D
Montage der Chart 1240/1204
Regalbretter / Trennwand
9
10

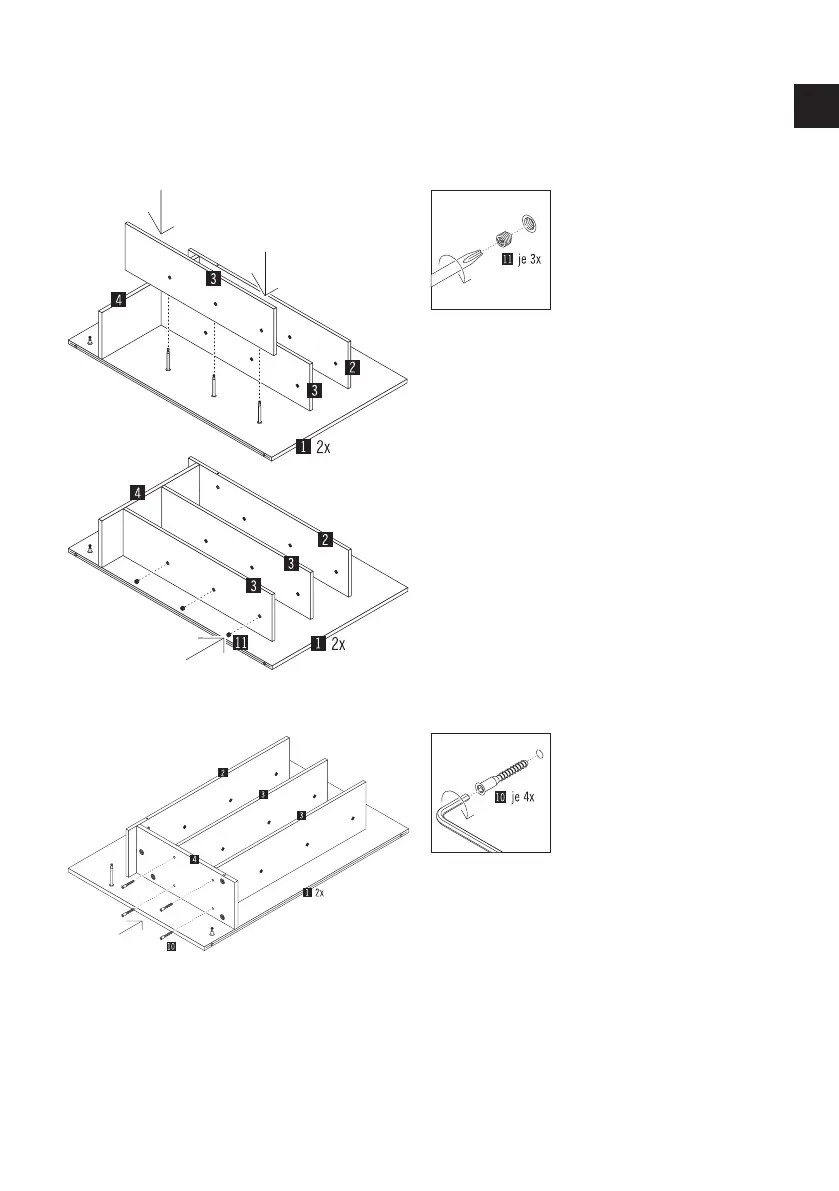

Stecken Sie jetzt das zweite Regalbrett (Teil 3)
auf die Bolzen der Trennwand (Teil 1) an die
vorgesehene Position.
Drücken Sie anschließend das Regalbrett
(Teil 3) fest auf die Trennwand und schrauben
Sie die 3 Verbinder-Gewindestifte (Teil 11) in
die Verbindergehäuse hinein und ziehen Sie die
Gewindestifte fest.
Fixieren Sie nun die beiden Regalbretter
(Teil 3) mit Hilfe der 4 Eckverbinder (Teil 10)
mit dem Regalbrett (Teil 4).
Schrauben Sie dafür die Eckverbinder mit Hilfe
eines Akkuschraubers mit einem Inbus-Einsatz
vorsichtig in die dafür vorgesehenen Löcher
und ziehen Sie die Schrauben fest.
ACHTUNG: Montieren Sie jetzt erst die 2.
Trennwand genauso wie die 1. Trennwand.
