Debajo de una encimera de trabajo
(cuando se instala debajo de una encimera de trabajo)
En las cocinas más modernas solo hay una sola
encimera de trabajo, debajo de la cual se
instalan armarios y electrodomésticos. En este
caso, quite encimera del lavavajillas
desenroscando los tornillos que hay debajo del
borde posterior de la misma (a).
Atención
Después de retirar la encimera de trabajo, los tornillos deben volver a atornillarse
debajo del borde posterior de la misma (b).
Paso 1. Seleccionar la mejor ubicación para el lavavajillas
La posición de instalación del lavavajillas debe estar cerca de las mangueras de
entrada y drenaje existentes y de la toma de alimentación.

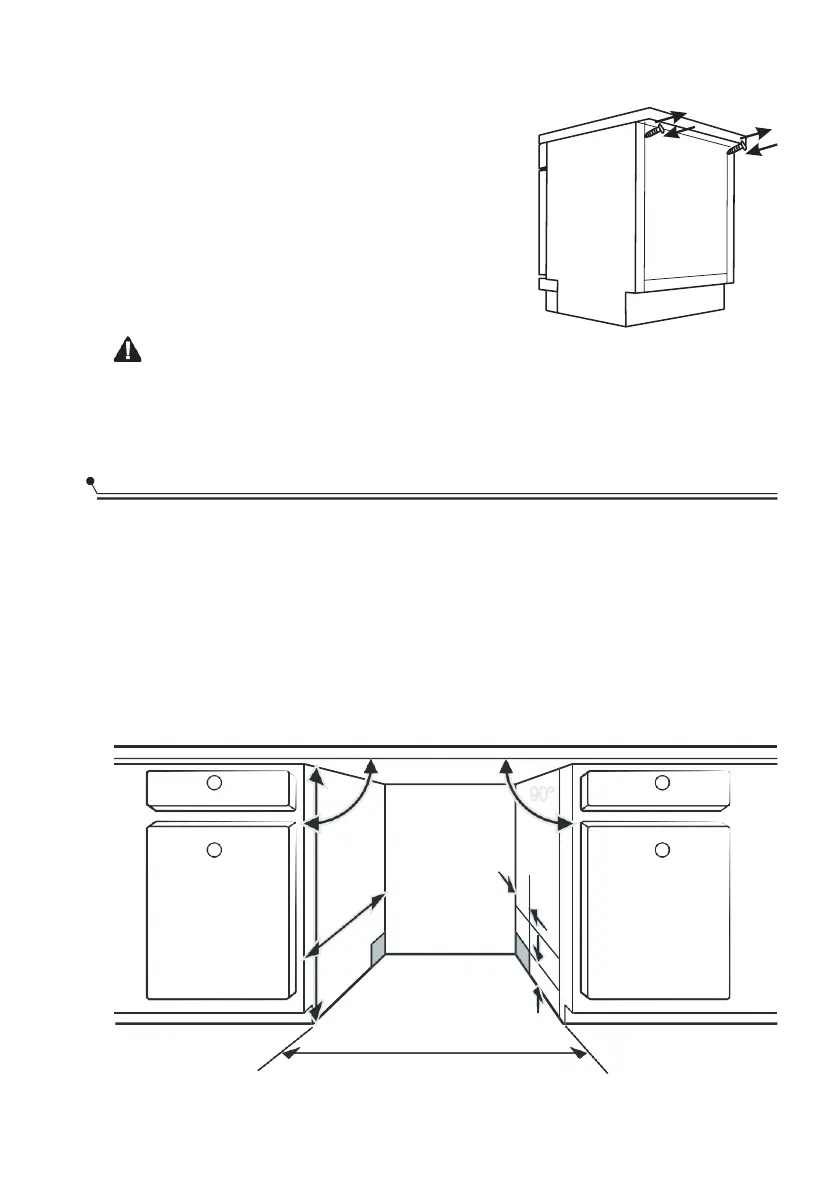

Ilustraciones de las dimensiones del mueble y la posición de instalación del lavavajillas.
1. Menos de 5 mm entre la parte superior del lavavajillas y el mueble y la
puerta exterior alineada al mueble.
a
a
b
b
Instalación empotrada (para el modelo integrado)
90 °
90 °
820
mm
Conexión de
las líneas
eléctrica
de drenaje y de
580 mm
80
100
Espacio entre el fondo del
armario y el suelo
600 mm (
modelo de 60cm
)
450 mm (modelo de 45cm)
