Déversez le sable.
Choisissez l'emplacement du filtreur vis-à-vis une section ronde (ja-
mais une section droite). Le point de départ se fera vis-à-vis cet
emplacement pour que les trous d'écumoire et de retour d'eau soient
les plus près possible du filtreur. Lors de l’installation du mur
d’acier, il est important de le faire à un endroit protégé du vent
ou lors d’une journée sans vent.
Avant de dérouler le mur d’acier, assurez-vous que les orifices
prévus pour l'écumoire et le retour d'eau se trouvent bien au haut
du mur et face à l'endroit où se trouvera le filtreur.

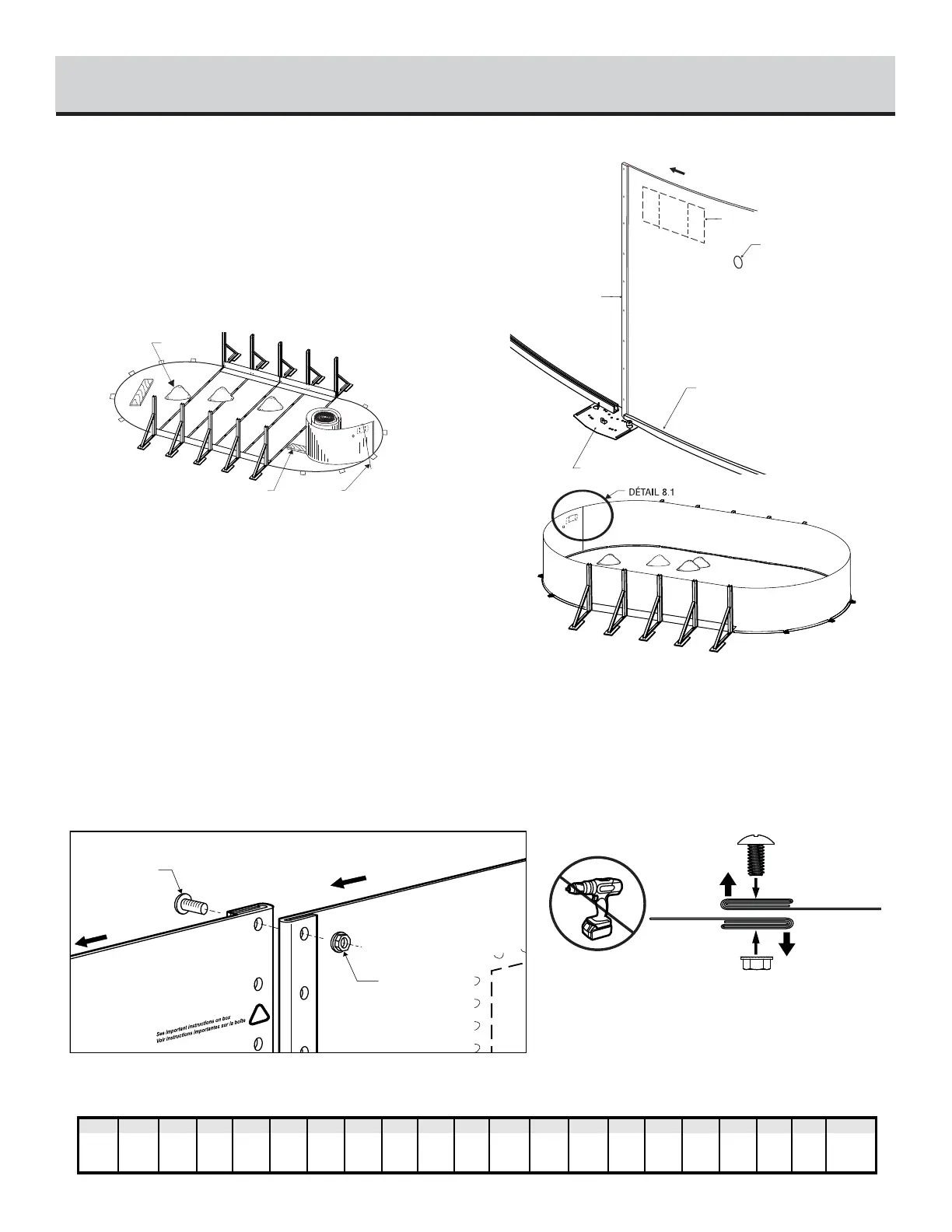

INSTALLATION DU MUR D’ACIER
8
MADRIER
SABLE
BARRE DE
SOUTIEN
PLAQUE DU BAS
RAINURE DU BAS
ORIFICE DU
RETOUR D'EAU
MUR D'ACIER
ORIFICE DE L'ÉCUMOIRE
Fin
Insérez le mur d’acier dans la rainure du bas en commençant au
centre d'une plaque du bas. Au départ, une ou deux barres de sou-
tien maintiennent le mur en place. Une personne déroule le mur
d’acier sur un madrier ou une planche, tandis qu'une autre personne
l'insère dans la rainure du bas. On ne doit pas dérouler plus de 3 m
(10') sans mettre en place une barre de soutien pour renforcer la
structure.
Une fois le déroulage terminé, il peut arriver que le mur d’acier soit
trop long ou que les deux extrémités ne se rejoignent pas de
quelques centimètres. Vous devez alors ajuster les rainures aux
plaques pour que les trous des boulons du mur d’acier soient
alignés. Si cela ne suffit pas, il vous faudra rouler le mur d'acier,
revérifier les mesures en vous référant au tableau 1.1, ajuster les
rainures et les plaques s'il y a lieu et recommencer le déroulage. Si
l'écart est trop grand, mesurez la longueur du mur d’acier et com-
parez-la au tableau ci-dessous.
Joindre les bouts du mur en orientant les plis vers l’extérieur
de façon à cacher l’icône d’exclamation. (voir l’illustration 8.1)
Note: Si le mur est joint correctement, vous ne devriez plus voir
l’icône d’exclamation. Si vous pouvez toujours voir l’icone, vous
devez inverser le chevauchement.
Sécurisez-le avec la boulonnerie dans chaque trou et bien sécuriser
avec une clé (la tête du boulon doit être à l’intérieur du mur d’acier).
Placer un ruban adhésif en toile sur les têtes de vis.
8x14
36' 4 3/4"
(11,09m)
8x16 8x19 10x16 10x18 10x21 12x18 12x24 12x27 13x17
TABLEAU DES LONGUEURS RÉELLES DU MUR D’ACIER SELON LE MODÈLE
41' 10 1/2"
(12,75m)
47' 4 3/4"
(14,42m)
42' 5"
(12,92m)
53' 5"
(16,25m)
47' 10"
(14,58m)
50' 7"
(15,42m)
61' 7"
(18,77m)
66' 12"
(22,00m)
48' 11"
(19,91m)
13x23 14x20 14x25 15x20 15x26 15x31 16x26 16x32 18x33 18x38 18x44
59' 10"
(18,24m)
55' 3"
(16,84m)
66' 3"
(20,19m)
56' 6" 67' 5" 78' 5"
(17,22m) (20,55m) (23,90m)
71' 2"
(20,69m)
82' 2 "
(25,06m)
86' 97'
53' 10-3/16" (x2)
(26,21m)
(29,56m) (16,45m x2)
Ne pas utiliser de pistolet à chocs
(impact gun) pour visser les vis à mur.
Serrage minimum de 60 livres pouce
et maximum de 85 livres pouce.
Côté extérieur
de la piscine
Côté intérieur
de la piscine
Plis
Plis
BOULON
Fin
Départ
ÉCROU
Côté intérieur de la piscine
Côté extérieur
de la piscine
!
IMPORTANT! L’installation du joint de mur de façon non-conforme aux spécifications dictées par le manufacturier annulera la garantie.
De
lus
une installation fautive causera la ru
ture du mur
oint ce
ui
ourrait entraîner des blessures
raves et
ou même la mort!
