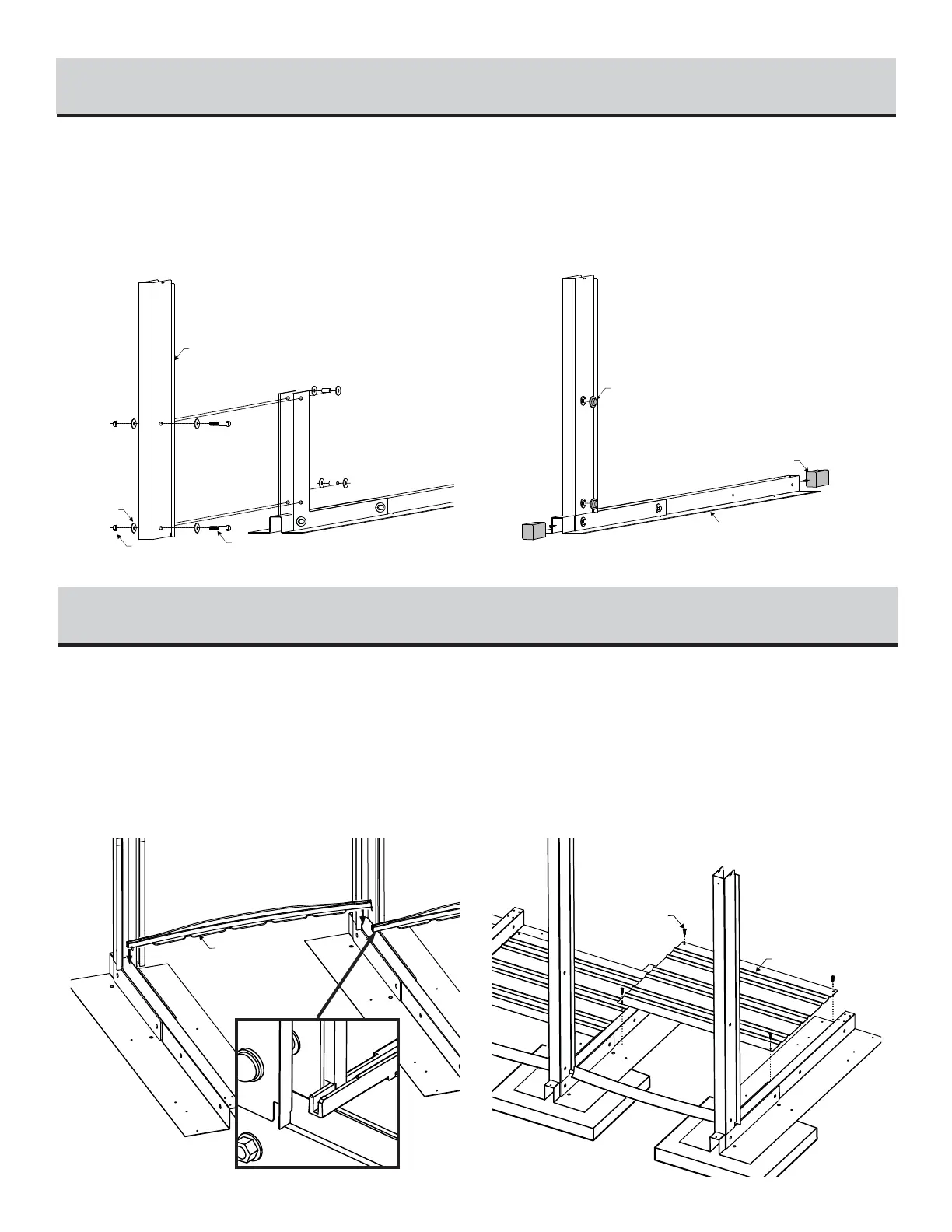

2) Se reférer à l’illustration 4.2. Fixez les poteaux de renfort à l'aide
du boulon 1/2" X 3" X #13 (12,7 mm X 76,2 mm) (U) des écrous
(UU) et des rondelles (V). N’oubliez pas d’insérer un tube d’espace-
ment (T) ainsi que deux rondelles (V) à l’intérieur des poteaux de
renfort vis-à-vis chaque boulon.
3) Se reférer à l’illustration 4.3. Recouvrir les têtes de boulon avec
les capuchons pour boulons (W) et insérer les embouts de mousse
(X) aux deux extrémités des omégas de base
(foot beam).
ASSEMBLAGE DES POTEAUX DE RENFORT (suite)
4
CAPUCHON POUR BOULON 1/2”
EMBOUT DE MOUSSE
OMÉGA DE BASE (foot beam)
POTEAU DE RENFORT
BOULON 1/2” X 3”
RONDELLE 1/2”
ÉCROU 1/2”
Illustration 4.3
Illustration 4.2
1) Positionnez les poteaux de renfort assemblés de l’étape 4 sur
les dalles dans les tranchées préalablement creusées.
2) Se reférer à l’illustration 5.1 : une fois les poteaux de renfort
disposés dans les tranchées, installer les rainures de la section
droite de façon à ce que la languette de l’entaille, au bas des poteaux
de renfort, soit à cheval à l’intérieur de la rainure.
3) Se reférer à l’illustration 5.2 : fixez les plaques de pression
entre les omégas de base (foot beam) à l’aide de quatre (4) vis
standards ‘’Z’’.
RAINURES SECTION DROITE ET PLAQUES DE PRESSION
5
RAINURE DU BAS
SECTION DROITE
VIS STANDARD #14
PLAQUE DE PRESION
Illustration 5.2
Illustration 5.1
