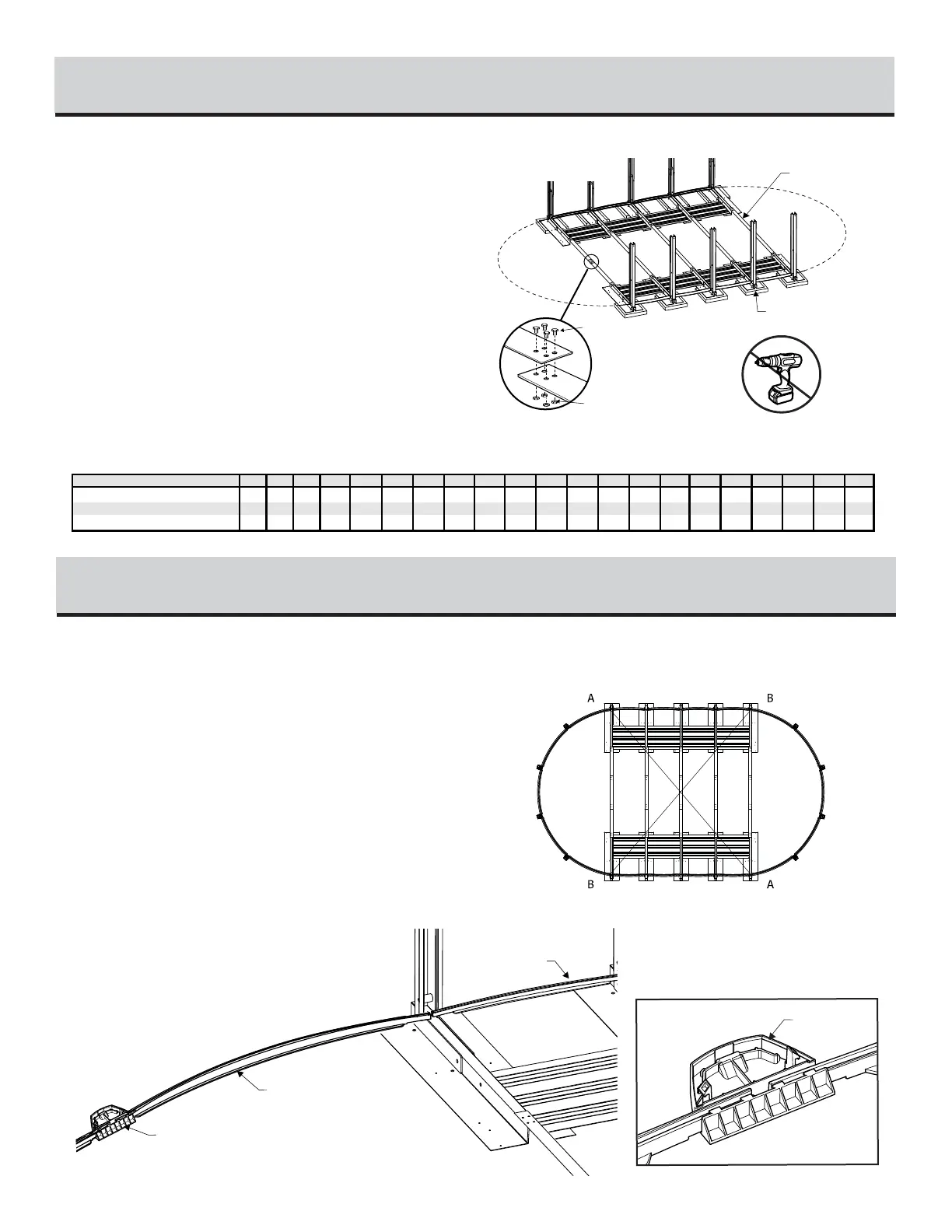

1) Consultez les illustrations et le tableau et étudiez-les attentive-
ment. Vous pouvez maintenant assembler les bandes de tension
métalliques. Référez-vous aux indications du tableau pour le nombre
de rangées de bandes métalliques à assembler et le nombre de ban-
des par rangée en fonction des dimensions de piscine.
2) Se reférer à l’illustration 6.1: S’il y a plusieurs bandes par
section, assemblez les bandes de tension ensemble avec 4 boulons
et écrous (BB) 1/4" #20 X 5/8" (6,35 mm X 15,88 mm), en prenant
soin de placer la tête du boulon sur le dessus.
3) Fixez les bandes de tension ainsi assemblées aux omégas de
base (foot beam) des deux côtés, à l'aide de quatre (4) vis stan-
dards ‘‘Z’’.
ASSEMBLAGE DES BANDES DE TENSION
6
Début de la section ronde, se reférer à l’illustration 7.1 :
Placez le bout de la premiere rainure du bas sur l’omega de base
(foot beam) du dernier poteau de renfort de la section droite. À
l’autre bout de la rainure, placez la première plaque du bas de la
section ronde.
Section ronde, se reférer à l’illustration 7.2 :
Prenez les rainures du bas et les plaques du bas et commencez par
la première plaque de la section ronde. Répétez jusqu'à ce que le
"demi-cercle" soit complété.
Se reférer à l’illustration 7.3. Avant de procéder à l’étape suivante,
assurez-vous que le centre de votre piscine soit au trait carré et que
les bandes de métal soient bien tendues.
ASSEMBLAGE DES RAINURES DES SECTIONS RONDES
7
8x14
3
3
1
8x16
4
3
1
8x19
5
5
1
10x16
3
3
1
10x18
4
3
1
10x21
5
5
1
12x18
6
3
2
12x24
10
5
2
12x29
12
7
2
13x17
6
3
2
13x23
10
5
2
14x20
6
3
2
14x25
10
5
2
15x20
6
2
2
15x26
15
5
2
15x31
21
7
2
16x26
15
5
3
16x32
21
7
3
18x33
21
7
3
18x38
27
9
3
18x44
33
11
3
NOMBRE DE BANDES TOTAL
MODÈLES
NOMBRE
DE RANGÉES À ASSEMBLER
NOMBRE DE BANDES PAR RANGÉE
Tableau
POTEAUX DE RENFORT
ASSEMBLÉS
BOULON 1/4” X 5/8
ÉCROU 1/4”x 5/8’’
BANDES DE TENSION
Illustration 6.1
1
ERE
RAINURE DU BAS
SECTION RONDE
1
ERE
PLAQUE DU BAS
SECTION RONDE
RAINURE DU BAS
SECTION DROITE
Illustration 7.3
Illustration 7.1
PLAQUE
DU BAS
Illustration 7.2
Ne pas utiliser de pistolet à chocs (impact gun)
pour visser les bandes de tension.
Serrage minimum de 60 livres pouce
et maximum de 85 livres pouce.
