Corsair AX860 User Manual

1312
AX SERIES
™
AX SERIES
™
BRUIT DU VENTILATEUR (dB)
CHARGE DU SYSTÈME (Watts)
CHARGE DU SYSTÈME
% EFFICACITÉ
20%10% 40% 60% 80% 100%
40
0
20
30
94
78
82
86
90
20% 100%50%
INPUT 230Vac
INPUT 115Vac
BRUIT DU VENTILATEUR (dB)
CHARGE DU SYSTÈME (Watts)
CHARGE DU SYSTÈME
% EFFICACITÉ
20%10% 40% 60% 80% 100%
40
0
20
30
94
78
82
86
90
20% 100%50%
INPUT 230Vac INPUT 115Vac
BRUIT DU VENTILATEUR (dB)
CHARGE DU SYSTÈME (Watts)
CHARGE DU SYSTÈME
% EFFICACITÉ
INPUT 230Vac
INPUT 115Vac
20%10% 40% 60% 80% 100%
40
0
20
30
94
78
82
86
90
20% 100%50%
BRUIT DU VENTILATEUR (dB)
CHARGE DU SYSTÈME (Watts)
CHARGE DU SYSTÈME
% EFFICACITÉ
INPUT 230Vac INPUT 115Vac
20%10% 40% 60% 80% 100%
40
0
20
30
94
78
82
86
90
20% 100%50%

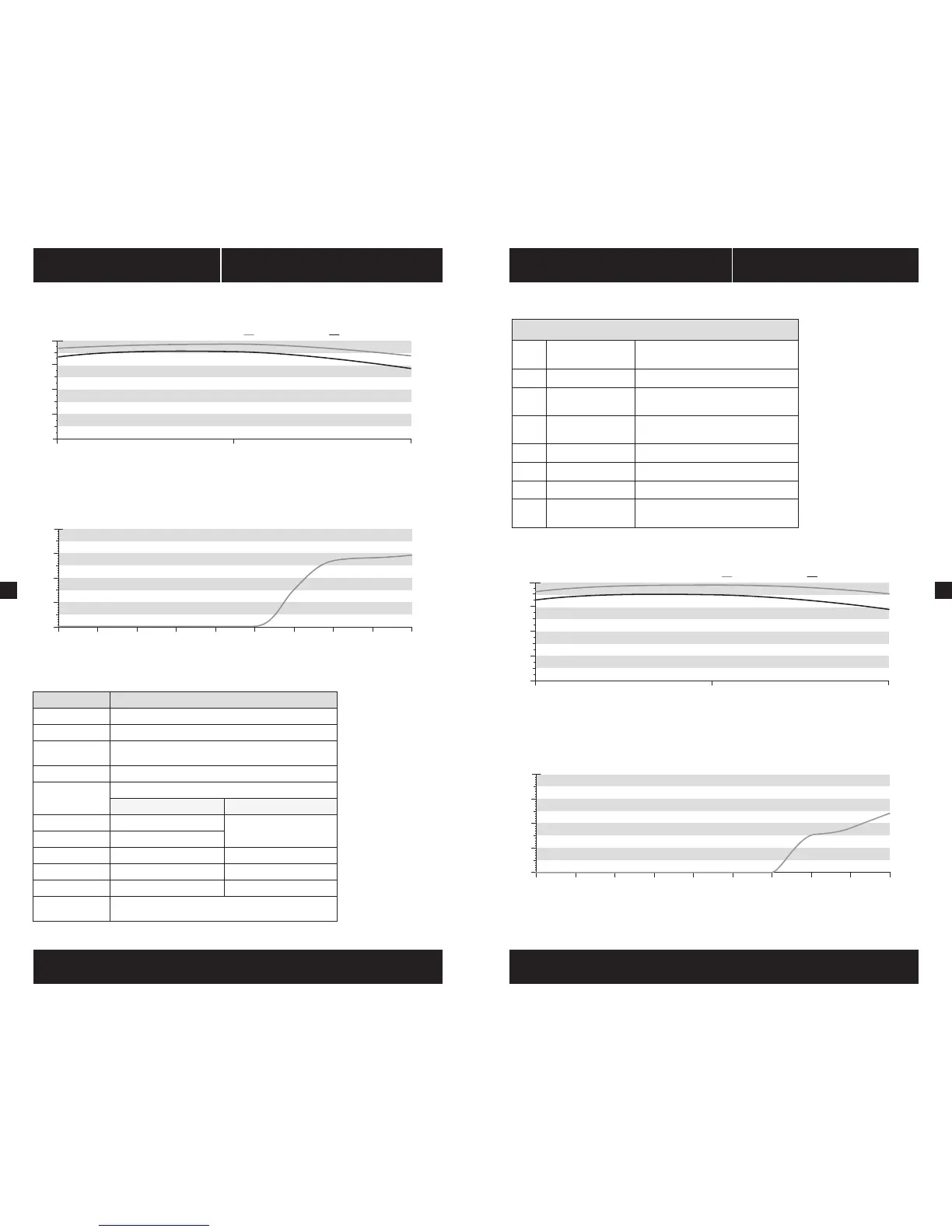

Corsair AX860 ecacité du bloc d'alimentation
Corsair AX860 courbe sonore du ventilateur du bloc d'alimentation
AX760
MODÉLE 75-001304
ENTRÉE CA NOMINALE
ENTRÉE CA 100-240V
COURANT
D’ENTRÉE
9.5-4.5A
FRÉQUENCE 50-60Hz
SORTIE CC NOMINALE
CHARGE MAXIMALE SORTIE MAXIMALE
+3.3V 25A
125W
+5V 25A
+12V 63A 756W
-12V 0.5A 6W
+5Vsb 3A 15W
PUISSANCE
TOTALE
760W
Configuration des câbles Corsair AX760
AX760
Qté Longueur
1 610mm ± 10mm Câble ATX 24 BROCHES (20+4)
2 650mm ± 10mm
Câble 12 V EPS/ATX 8 BROCHES
(4+4)
6
600mm ± 10mm;
750mm ± 10mm
Câble PCI-E 8 broches (6 + 2)
2 700mm ± 10mm CÂBLE SATA (4 SATA)
1 850mm ± 10mm CÂBLE SATA (4 SATA)
2 750mm ± 10mm Câble périphérique (4 BROCHES)
2 101mm ± 5mm
Câble pour lecteur de disquette
(4 BROCHES)
Corsair AX760 ecacité du bloc d'alimentation
Corsair AX760 courbe sonore du ventilateur du bloc d'alimentation

Corsair AX860 Specifications

General

Efficiency	92 %
Total power	860 W
Power factor	0.99
AC input voltage	90 - 264 V
AC input frequency	50 - 60 Hz
Power protection features	Over current, Over voltage, Short circuit, Under voltage
Maximum input current (@110V)	+12V, +3.3V, +5V, +5Vsb, -12V A
Power Factor Correction (PFC) type	Active
Fan diameter	120 mm
Fan location	Top
On/off switch	Yes
Product color	Black
LED indicators	No
Number of fans	1 fan(s)
Cabling type	Fully-Modular
Connector(s)	BS1363
Motherboard power connector	24-pin ATX
Number of SATA power connectors	12
PCI Express power connectors (6+2 pin)	6
Peripheral (Molex) power connectors (4-pin)	8
Safety	cTUVus, CE, CB, FCC Class B, TÜV, CCC, C-tick
Purpose	PC
ATX version	2.31
EPS version	2.92
Noise level	- dB
80 PLUS certification	80 PLUS Platinum
Mean time between failures (MTBF)	100000 h
Power supply unit (PSU) form factor	ATX
Power supply type	AC/DC
Dimensions (WxDxH)	150 x 160 x 86 mm

Weight and Dimensions

Depth	160 mm
Width	150 mm
Height	86 mm
