INDHOLDSFORTEGNELSE
SIKKERHED OG BESKYTTELSE
INDLEDNING
Tillykke med dit køb af den nye CORSAIR CX-M Series ATX-strømforsyning!
Den delvist modulopbyggede CORSAIR CX-M Series-strømforsyning leverer pålidelig og effektiv 80 PLUS
Bronze-strøm til dit system.
Brug kun de skruer, kabler og den øvrige hardware, der medfølger i kassen. Brug af tredjepartshardware kan
medføre skader på din strømforsyning eller dit system og dets komponenter.
> Beskyttelse mod overspænding (Over-Voltage Protection, OVP)
Beskyttelse mod overspænding for 12V-, 5V- og 3,3V DC-udgange er påkrævet for at leve op til
ATX-specifikationen. OVP afbryder strømforsyningen, hvis DC-udgangen overstiger et indstillet niveau
fastlagt af PSU-producenten.
> Beskyttelse mod overstrøm (Over-Current Protection, OCP)
Der er OCP på 3,3V-, 5V- og 12V-skinnerne. OCP sikrer, at outputtet for DC-spændingsskinnerne forbliver
inden for sikre driftsgrænser.
> Beskyttelse mod overophedning (Over-Temperature Protection, OTP)
OTP sikrer, at strømforsyningen frakobles, hvis den interne temperatur når et indstillet punkt. Dette skyldes
normalt en intern strømoverbelastning eller en blæserfejl.
> Beskyttelse mod kortslutning (Short-Circuit Protection, SCP)
En kortslutning defineres som en outputimpedans på mindre end 0,1 ohm. SCP sikrer blandt andet, at
strømforsyningen frakobles, hvis 3,3V-, 5V- og 12V-skinnerne kortsluttes til en anden skinne eller til stel. Den
sikrer også, at der ikke sker skade på enheden eller på din pc’s komponenter i tilfælde af en kortslutning.

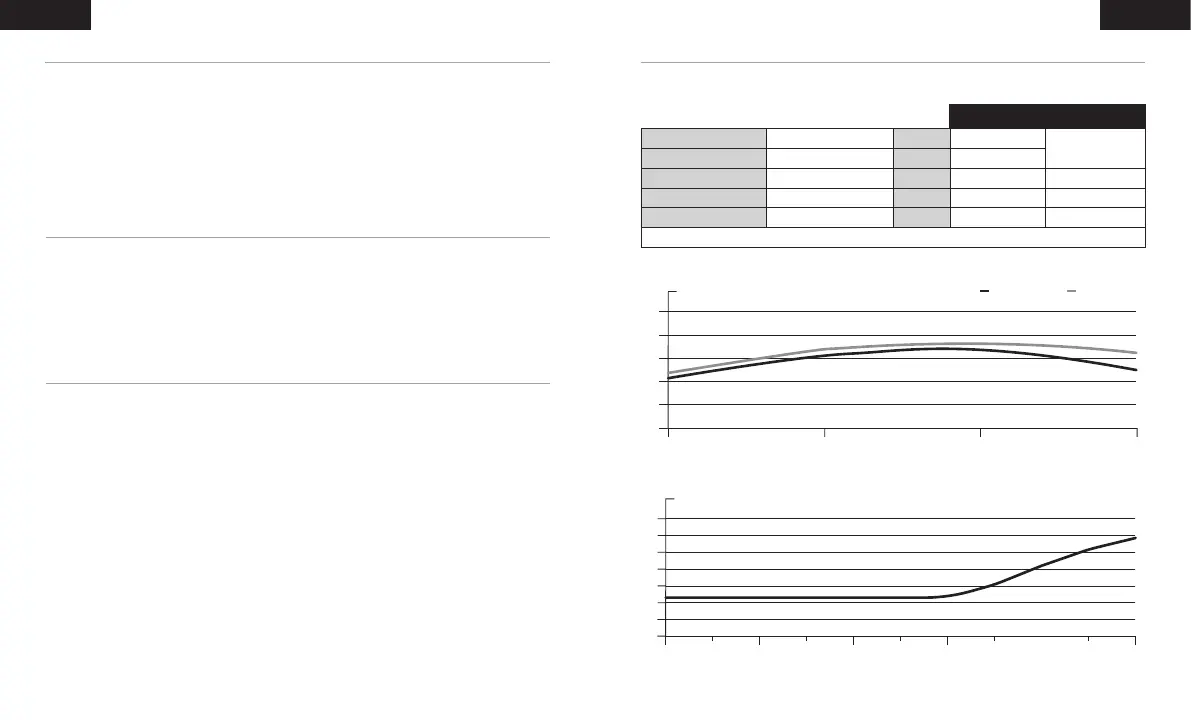

STØJKURVE FOR BLÆSER TIL CORSAIR CX450M-STRØMFORSYNING
BLÆSERSTØJ (dB)
EFFEKTOUTPUT (W)
INKLUDERET HARDWARE OG SPECIFIKATIONER FOR CX450M
Mål: 140mm(L) x 150mm(B) x 86mm (H)
Pakkens indhold: Strømforsyning, AC-kabel, DC-kabler, kabelbindere, monteringsskruer, sikkerhedsblad
CORSAIR CX450-EFFEKTTABEL
MAKS. BELASTNING MAKS. OUTPUT
MODEL RPS0136 +3.3V 20A
110W
DELNR. CP-9020219/75-004122 +5V 20A
NOMINEL AC-INPUT 100V a.c. – 240V a.c. +12V 37.4A 448.8W
INPUT-STRØM 10A – 5A -12V 0.3A 3.6W
FREKVENS 47Hz – 63Hz +5Vsb 3A 15W
SAMLET EFFEKT: 450W
EFFEKTIVITET AF CORSAIR CX450M-STRØMFORSYNING
input 115V a.c. input 230V a.c.
EFFEKTIVITET (%)
SYSTEMBELASTNING (%)
CX450M ...................................................................................................................................................................30
CX550M ...................................................................................................................................................................31
CX650M ...................................................................................................................................................................32
CX750M ...................................................................................................................................................................33
Installation ...............................................................................................................................................................35
DANSK DANSK

Corsair CX650M Specifications

General

Total power	650 W
Power factor	0.99
Input current	5 - 10 A
AC input voltage	100 - 240 V
AC input frequency	47 - 63 Hz
Combined power (+12V)	648 W
Combined power (-12V)	9.6 W
Combined power (+3.3V)	130 W
Combined power (+5Vsb)	15 W
Max output current (+12V)	54 A
Max output current (-12V)	0.8 A
Max output current (+3.3V)	25 A
Max output current (+5Vsb)	3 A
Housing color	Black
Frequency tolerance	85 %
Number of SATA connectors	6
PCI Express slots quantity	2
Fan diameter	120 mm
Cabling type	Semi-Modular
EPS power connector (8-pin)	Yes
Motherboard power connector	20+4 pin ATX
Peripheral (Molex) power connectors (4-pin)	4
Purpose	PC
ATX version	2.4
EPS version	2.92
Noise level	- dB
80 PLUS certification	80 PLUS Bronze
Mean time between failures (MTBF)	100000 h
Power supply unit (PSU) form factor	ATX
Sustainability certificates	RoHS

Weight and Dimensions

Depth	140 mm
Width	150 mm
Height	86 mm
Weight	3270 g
