Corsair CX650M User Manual

0 45
0
90 180 270360
35
30
25
20
15
10
5
0
95
90
85
80
75
70
10
0
20 50
10
85 86
OBSAH
BEZPEČNOST AOCHRANA
ÚVOD
Blahopřejeme vám kzakoupení vašeho nového napájecího zdroje řady CORSAIR CX-M
určeného pro počítačové skříně formátu ATX!
Napájecí zdroje řady CORSAIR CX-M jsou částečně modulární apropůjčí vašemu systému energetickou
účinnost třídy 80 PLUS Bronze.
Používejte pouze šrouby, kabely adalší příslušenství obsažené vbalení. Při použití příslušenství třetích stran
může dojít kpoškození vašeho napájecího zdroje nebo systému ajejich komponent.
> Přepěťová ochrana (Over-Voltage Protection, OVP)
Specifikace standardu ATX vyžadují přepěťovou ochranu pro výstupy 12V, 5V a3,3V DC. Pokud napětí na
stejnosměrných výstupech překročí hodnotu stanovenou výrobcem napájecího zdroje, OVP napájecí
zdroj vypne.
> Nadproudová ochrana (Over-Current Protection, OCP)
OCP je nainstalována na větvích pro napětí 3,3V, 5V a12V. Stará se oto, aby na výstupu stejnosměrných
napájecích větví byl proud vrozmezí bezpečných provozních limitů.
> Ochrana proti přehřátí (Over-Temperature Protection, OTP)
OTP zajistí, že se napájecí zdroj při dosažení stanovené interní teploty vypne. K této situaci dochází zejména
vdůsledku interního proudového přetížení nebo selhání ventilátoru.
> Ochrana proti zkratu (Short-Circuit Protection, SCP)
Zkrat je definován jako libovolná impedance na výstupu menší než 0,1ohmu. SCP plní několik funkcí.
Nejdůležitější znich spočívá vtom, že pokud dojde ke zkratu 3,3V, 5V nebo 12V větve na jinou větev nebo na
zem, napájecí zdroj se vypne. SCP se také stará oto, aby vpřípadě zkratu nedošlo kpoškození samotného
napájecího zdroje nebo ostatních komponent počítače.

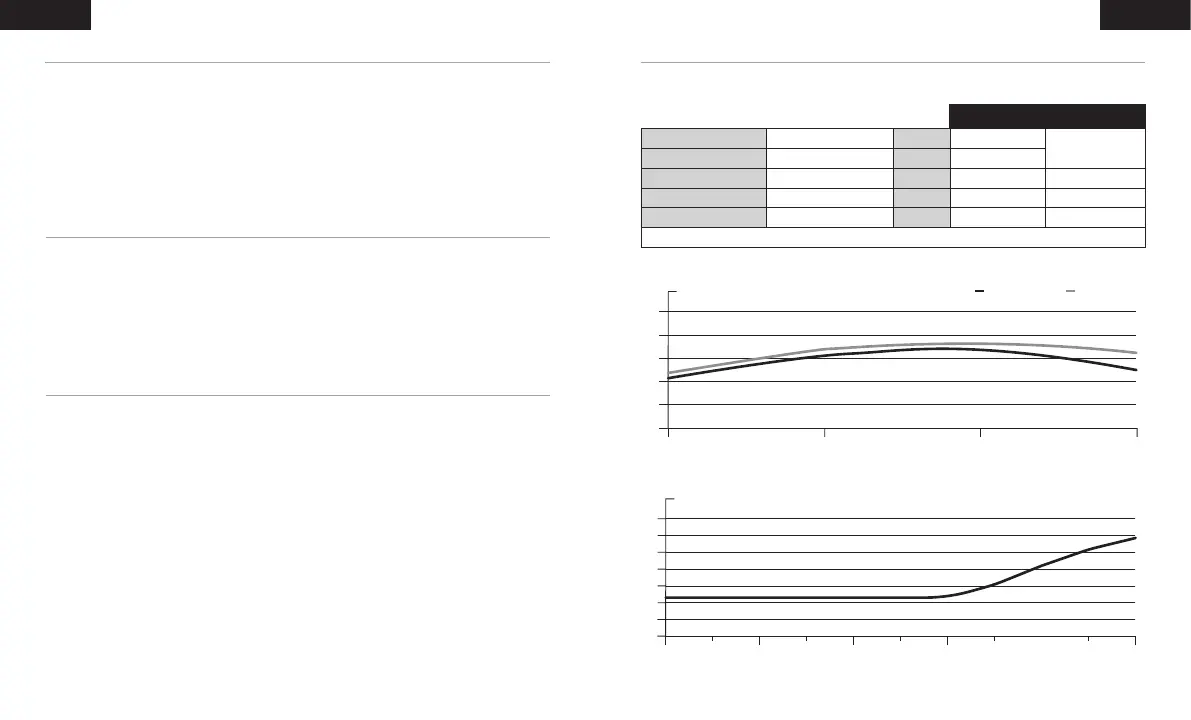

KŘIVKA HLUČNOSTI VENTILÁTORU NAPÁJECÍHO ZDROJE CORSAIR CX450M
HLUČNOST VENTILÁTORU (dB)
VÝSTUPNÍ VÝKON (W)
SPECIFIKACE CX450M AOBSAH BALENÍ
Rozměry: 140mm(D) x 150mm(Š) x 86mm (V)
Obsah balení: Napájecí zdroj, AC kabel, DC kabely, kabelové svorky, montážní šrouby, bezpečnostní list
TABULKA VÝKONU CORSAIR CX450M MAX. ZATÍŽENÍ MAX. VÝSTUP
MODEL RPS0136 +3.3V 20A
110W
VÝROBNÍ Č. CP-9020219/75-004122 +5V 20A
JMENOVITÝ VSTUP AC 100V a.c. – 240V a.c. +12V 37.4A 448.8W
VSTUPNÍ PROUD 10A – 5A -12V 0.3A 3.6W
FREKVENCE 47Hz – 63Hz +5Vsb 3A 15W
CELKOVÝ VÝKON: 450W
ENERGETICKÁ ÚČINNOST NAPÁJECÍHO ZDROJE CORSAIR CX450M
Vstup 115V a.c. Vstup 230V a.c.
ÚČINNOST (%)
ZATÍŽENÍ SYSTÉMU (%)
CX450M ...................................................................................................................................................................86
CX550M ...................................................................................................................................................................87
CX650M ...................................................................................................................................................................88
CX750M ...................................................................................................................................................................89
Instalace ..................................................................................................................................................................91
ČEŠTINA ČEŠTINA

Corsair CX650M Specifications

General

Total power	650 W
Power factor	0.99
Input current	5 - 10 A
AC input voltage	100 - 240 V
AC input frequency	47 - 63 Hz
Combined power (+12V)	648 W
Combined power (-12V)	9.6 W
Combined power (+3.3V)	130 W
Combined power (+5Vsb)	15 W
Max output current (+12V)	54 A
Max output current (-12V)	0.8 A
Max output current (+3.3V)	25 A
Max output current (+5Vsb)	3 A
Housing color	Black
Frequency tolerance	85 %
Number of SATA connectors	6
PCI Express slots quantity	2
Fan diameter	120 mm
Cabling type	Semi-Modular
EPS power connector (8-pin)	Yes
Motherboard power connector	20+4 pin ATX
Peripheral (Molex) power connectors (4-pin)	4
Purpose	PC
ATX version	2.4
EPS version	2.92
Noise level	- dB
80 PLUS certification	80 PLUS Bronze
Mean time between failures (MTBF)	100000 h
Power supply unit (PSU) form factor	ATX
Sustainability certificates	RoHS

Weight and Dimensions

Depth	140 mm
Width	150 mm
Height	86 mm
Weight	3270 g
