Corsair CX650M User Manual

610mm
650mm
650mm
600mm
150mm
485mm 115mm
550mm 100mm 100mm 100mm
455mm 115mm 115mm 115mm
550mm 100mm 100mm 100mm
355mm 115mm 115mm 115mm
450mm 100mm 100mm 100mm
41 42
SUOMI SUOMI
CORSAIR CX-M -SARJAN KAAPELITIEDOT UUDEN CX-M-SARJAN VIRTALÄHTEEN ASENNUS
Vaihe 1: Nykyisen virtalähteen irrotus
VAROITUS! Oikeaoppisen toiminnan takaamiseksi käytä vain uuden virtalähteesi mukana toimitettuja
tasavirtakaapeleita, elleivät vanhat kaapelisi ole aitoja ja saman tyyppisiä CORSAIR-kaapeleita. Tarkista
olemassa olevien johtojesi tyyppi ennen niiden käyttöä.
Jos olet kokoamassa uutta järjestelmää, siirry vaiheeseen 2:
1. Irrota verkkovirtajohto pistorasiasta tai UPS-laitteesta ja nykyisestä virtalähteestä.
2. Irrota kaikki virtajohdot näytönohjaimesta, emolevystä ja muista oheislaitteista.
3. Irrota nykyinen virtalähde kotelon ohjekirjassa olevien ohjeiden mukaisesti.
4. Siirry vaiheeseen 2.
Vaihe 2: Uuden virtalähteen asennus
1. Varmista, ettei virtalähteen verkkovirtajohto ole liitetty.
2. Asenna virtalähde mukana toimitetuilla ruuveilla kotelon ohjekirjassa olevien ohjeiden mukaisesti.
3. Liitä 24-napainen (ATX) kaapeli emolevyyn. Liitä 8-napainen +12V:n (EPS12V) kaapeli emolevyyn.
a. Jos emolevyssäsi on 8-napainen +12V:n liitäntä, liitä 8-napainen kaapeli suoraan emolevyysi.
b. Jos emolevyssäsi on 4-napainen liitäntä, irrota 4-napainen 8-napaisesta kaapelista ja liitä 4-napainen
kaapeli suoraan emolevyysi.
c. Jotkin emolevyt edellyttävät sekä 8- että 4-napaisia johtoja, joten käytä tarvittavaa määrää
EPS12V-kaapeleita ja huolehdi, ettet sekoita niitä PCIe-kaapeleihin.
4. Liitä oheislaitteiden kaapelit, PCIe-kaapelit ja SATA-kaapelit.
a. Liitä SATA-kaapelit SATA SSD:n tai kiintolevyn virtaliitäntöihin.
b. Liitä PCI-Express-kaapelit tarvittaessa PCI-Express-näytönohjaimen virtaliitäntöihin.
c. Liitä oheislaitteiden kaapelit oheislaitteisiin, joihin tarvitaan 4-napaista liitintä.
d. Varmista, että kaikki kaapelit on liitetty kunnolla. Talleta käyttämättömät modulaariset kaapelit tulevia
komponenttien lisäyksiä varten.
5. Liitä verkkovirtajohto virtalähteeseen ja kytke se päälle painamalla kytkin ON (PÄÄLLÄ) -asentoon (I-asento).

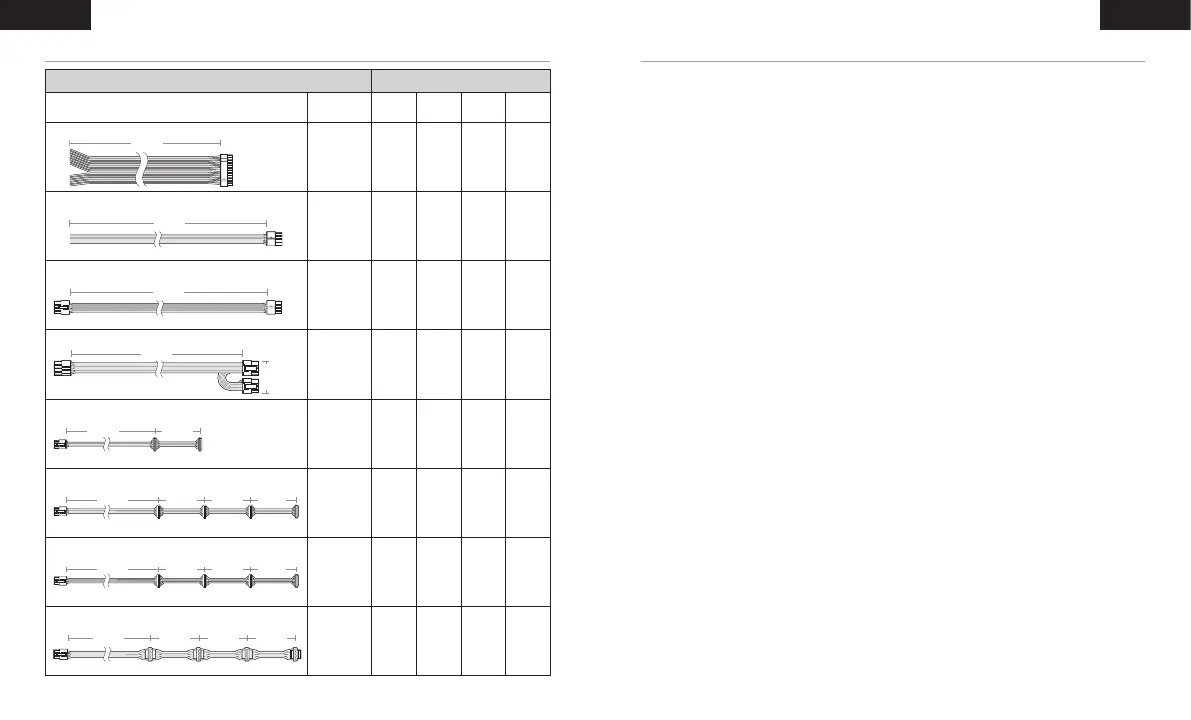

Kuvaus Liitinmäärä
Liittimiä Kokonaispituus 450W 550W 650W 750W
ATX-KAAPELI, 24-NAPAINEN
610mm
(± 10mm)
1 1 1 1
EPS/ATX12V-KAAPELI, 8-NAPAINEN (4+4)
650mm
(± 10mm)
1 1 1 1
EPS/ATX12V-KAAPELI, 8-NAPAINEN (4+4)
650mm
(± 10mm)
0 0 1 1
PCIe-KAAPELI, 8-NAPAINEN
750mm
(± 10mm)
2 2 2 2
SATA-KAAPELI (2SATA - SUORAKULMAINEN)
600mm
(± 10mm)
0 2 2 0
CÂBLE SATA (4SATA - SUORAKULMAINEN)
700mm
(± 10mm)
4 4 4 0
CÂBLE SATA (4SATA - SUORAKULMAINEN)
800mm
(± 10mm)
0 0 0 4
OHEISLAITEKAAPELI, 4-NAPAINEN
750mm
(± 10mm)
4 4 4 4

Corsair CX650M Specifications

General

Total power	650 W
Power factor	0.99
Input current	5 - 10 A
AC input voltage	100 - 240 V
AC input frequency	47 - 63 Hz
Combined power (+12V)	648 W
Combined power (-12V)	9.6 W
Combined power (+3.3V)	130 W
Combined power (+5Vsb)	15 W
Max output current (+12V)	54 A
Max output current (-12V)	0.8 A
Max output current (+3.3V)	25 A
Max output current (+5Vsb)	3 A
Housing color	Black
Frequency tolerance	85 %
Number of SATA connectors	6
PCI Express slots quantity	2
Fan diameter	120 mm
Cabling type	Semi-Modular
EPS power connector (8-pin)	Yes
Motherboard power connector	20+4 pin ATX
Peripheral (Molex) power connectors (4-pin)	4
Purpose	PC
ATX version	2.4
EPS version	2.92
Noise level	- dB
80 PLUS certification	80 PLUS Bronze
Mean time between failures (MTBF)	100000 h
Power supply unit (PSU) form factor	ATX
Sustainability certificates	RoHS

Weight and Dimensions

Depth	140 mm
Width	150 mm
Height	86 mm
Weight	3270 g
