Corsair CX650M User Manual

610mm
650mm
650mm
600mm
150mm
485mm 115mm
550mm 100mm 100mm 100mm
455mm 115mm 115mm 115mm
550mm 100mm 100mm 100mm
355mm 115mm 115mm 115mm
450mm 100mm 100mm 100mm
97 98
SLOVENČINA SLOVENČINA
INFORMÁCIE O KÁBLOCH ZDROJA NAPÁJANIA CORSAIR CX-M SERIES INŠTALÁCIA ZDROJA NAPÁJANIA CX-M SERIES
1. krok: Odstránenie existujúceho zdroja napájania
UPOZORNENIE! Pokiaľ staré káble nie sú originálne káble CORSAIR rovnakého typu, v záujme zaistenia
správneho fungovania použite iba jednosmerné káble priložené k novému zdroju napájania. Pred tým, ako
použijete existujúce káble, overte si ich typ!
Ak budujete nový systém, preskočte na 2. krok:
1. Odpojte sieťový napájací kábel od elektrickej zásuvky alebo zdroja napájania a existujúceho zdroja napájania.
2. Odpojte všetky napájacie káble od grafickej karty, základnej dosky a všetkých ostatných periférnych zariadení.
3. Postupujte podľa pokynov uvedených v príručke šasi a nainštalujte existujúci zdroj napájania.
4. Pokračujte 2. krokom.
2. krok: Inštalácia nového zdroja napájania
1. Skontrolujte, či nie je pripojený napájací kábel zdroja napájania.
2. Postupujte podľa pokynov uvedených v príručke šasi a pomocou dodaných skrutiek nainštalujte
zdroj napájania.
3. K základnej doske pripojte 24-pinový kábel (ATX). K základnej doske pripojte 8-pinový +12V kábel (EPS12V).
a. Ak má vaša základná doska 8-pinovú +12V zásuvku, 8-pinový kábel pripojte priamo k základnej doske.
b. Ak má vaša základná doska 4-pinovú zásuvku, odpojte 4 kolíky od 8-pinového kábla a potom pripojte
tento 4-pinový kábel priamo k základnej doske.
c. Niektoré základné dosky si vyžadujú kombináciu 8- + 4-pinových káblov, použite toľko káblov EPS12V,
koľko je potrebné, a nepomýľte si ich s káblami PCIe.
4. Pripojte periférne káble, káble PCI-Express a káble SATA.
a. Pripojte káble SATA k SATA SSD alebo zásuvkám pevného disku.
b. Podľa potreby pripojte k elektrickým zásuvkám grafických kariet PCI-Express káble PCI-Express.
c. Periférne káble pripojte ku všetkým periférnym zariadeniam, ktoré si vyžadujú 4-pinový konektor.
d. Všetky káble musia byť pevne pripojené. Nezabudnite si nepoužité modulárne káble odložiť pre prípadné
budúce doplnkové komponenty.
5. Pripojte sieťový napájací kábel k zdroju napájania a stlačením spínača do polohy ZAPNUTÉ (označená ako „I“)
zdroj napájania zapnite.

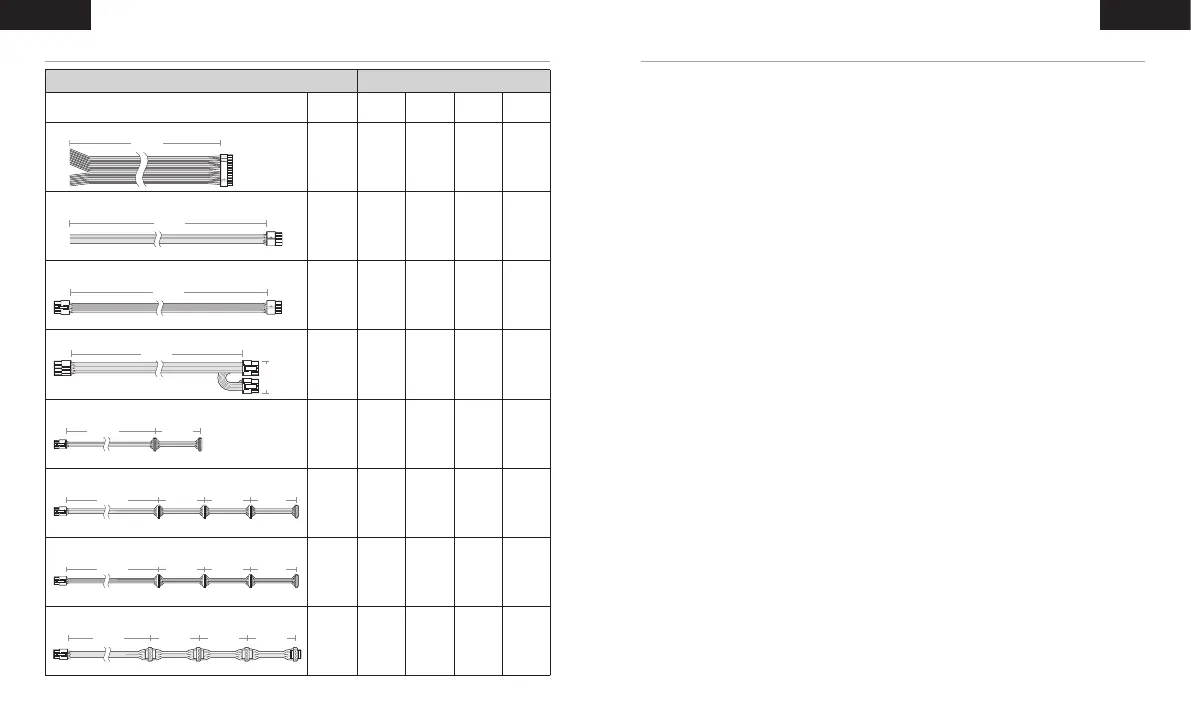

Popis Počet Konektorov
Konektory
Celková
dĺžka
450W 550W 650W 750W
24-PINOVÝ KÁBEL ATX
610mm
(± 10mm)
1 1 1 1
8-PINOVÝ KÁBEL EPS/ATX12V (4+4)
650mm
(± 10mm)
1 1 1 1
8-PINOVÝ KÁBEL EPS/ATX12V (4+4)
650mm
(± 10mm)
0 0 1 1
8-PINOVÝ KÁBEL PCIe (6+2)
750mm
(± 10mm)
2 2 2 2
KÁBEL SATA (2SATA - UHLOVÝ)
600mm
(± 10mm)
0 2 2 0
KÁBEL SATA (4SATA - UHLOVÝ)
700mm
(± 10mm)
4 4 4 0
KÁBEL SATA (4SATA - UHLOVÝ)
800mm
(± 10mm)
0 0 0 4
PERIFÉRNY KÁBEL 4-PINOVÝ
750mm
(± 10mm)
4 4 4 4

Corsair CX650M Specifications

General

Total power	650 W
Power factor	0.99
Input current	5 - 10 A
AC input voltage	100 - 240 V
AC input frequency	47 - 63 Hz
Combined power (+12V)	648 W
Combined power (-12V)	9.6 W
Combined power (+3.3V)	130 W
Combined power (+5Vsb)	15 W
Max output current (+12V)	54 A
Max output current (-12V)	0.8 A
Max output current (+3.3V)	25 A
Max output current (+5Vsb)	3 A
Housing color	Black
Frequency tolerance	85 %
Number of SATA connectors	6
PCI Express slots quantity	2
Fan diameter	120 mm
Cabling type	Semi-Modular
EPS power connector (8-pin)	Yes
Motherboard power connector	20+4 pin ATX
Peripheral (Molex) power connectors (4-pin)	4
Purpose	PC
ATX version	2.4
EPS version	2.92
Noise level	- dB
80 PLUS certification	80 PLUS Bronze
Mean time between failures (MTBF)	100000 h
Power supply unit (PSU) form factor	ATX
Sustainability certificates	RoHS

Weight and Dimensions

Depth	140 mm
Width	150 mm
Height	86 mm
Weight	3270 g
