Corsair CX650M User Manual

610mm
650mm
650mm
600mm
150mm
485mm 115mm
550mm 100mm 100mm 100mm
455mm 115mm 115mm 115mm
550mm 100mm 100mm 100mm
355mm 115mm 115mm 115mm
450mm 100mm 100mm 100mm
13 14
FRANÇAIS FRANÇAIS
INFORMATIONS SUR LES CÂBLES CORSAIR CX-M SERIES INSTALLATION DE VOTRE NOUVELLE ALIMENTATION CX-M SERIES
Étape 1: Retrait du bloc d’alimentation existant
AVERTISSEMENT! Pour garantir un fonctionnement adéquat, utilisez uniquement les câbles CC inclus avec
votre nouvelle alimentation, à moins que vos anciens câbles soient des câbles CORSAIR d’origine du même
type. Veuillez vérifier le type de vos câbles existants avant de les utiliser!
Si vous assemblez un nouveau système, passez directement à l’étape 2:
1. Déconnectez le cordon d’alimentation CA de la prise murale ou de votre onduleur, puis de toute unité
d’alimentation présente.
2. Déconnectez tous les câbles d’alimentation de vos périphériques (carte vidéo, carte mère, etc.).
3. Suivez les instructions du manuel de votre châssis et désinstallez votre bloc d’alimentation existant.
4. Passez à l’étape 2.
Étape 2: Installation du nouveau bloc d’alimentation
1. Assurez-vous que le câble d’alimentation CA de l’unité est déconnecté.
2. Suivez les instructions du manuel de votre châssis et installez l’alimentation au moyen des vis fournies.
3. Raccordez le câble 24broches (ATX) à la carte mère. Raccordez le câble +12V (EPS12V) à 8broches à la
carte mère.
a. Si votre carte mère dispose d’un connecteur +12V à 8broches, raccordez le câble à 8broches
directement à celle-ci.
b. Si votre carte mère dispose d’un connecteur à 4broches, détachez le module à 4broches du câble à
8broches, puis raccordez directement le câble à 4broches ainsi obtenu à la carte mère.
c. Certaines cartes mères nécessiteront un mélange de 8+4broches, utilisez autant de câbles EPS12V que
nécessaire et ne les confondez pas avec les câbles PCIe.
4. Raccordez les câbles des périphériques, les câbles PCI-Express et les câbles SATA.
a. Raccordez les câbles SATA aux prises d’alimentation de votre disque dur ou SSD SATA.
b. Raccordez les câbles PCI-Express aux prises d’alimentation de vos cartes vidéo PCI-Express
(le cas échéant).
c. Raccordez les câbles des périphériques aux éventuels périphériques requérant un connecteur à
4broches.
d. Assurez-vous que tous les câbles sont fermement raccordés. Veillez à conserver tout câble modulaire
inutilisé pour un éventuel ajout de composants ultérieur.
5. Raccordez le cordon d’alimentation CA à l’unité d’alimentation et mettez celle-ci sous tension en poussant le
commutateur en position MARCHE (marqué d’un «I»).

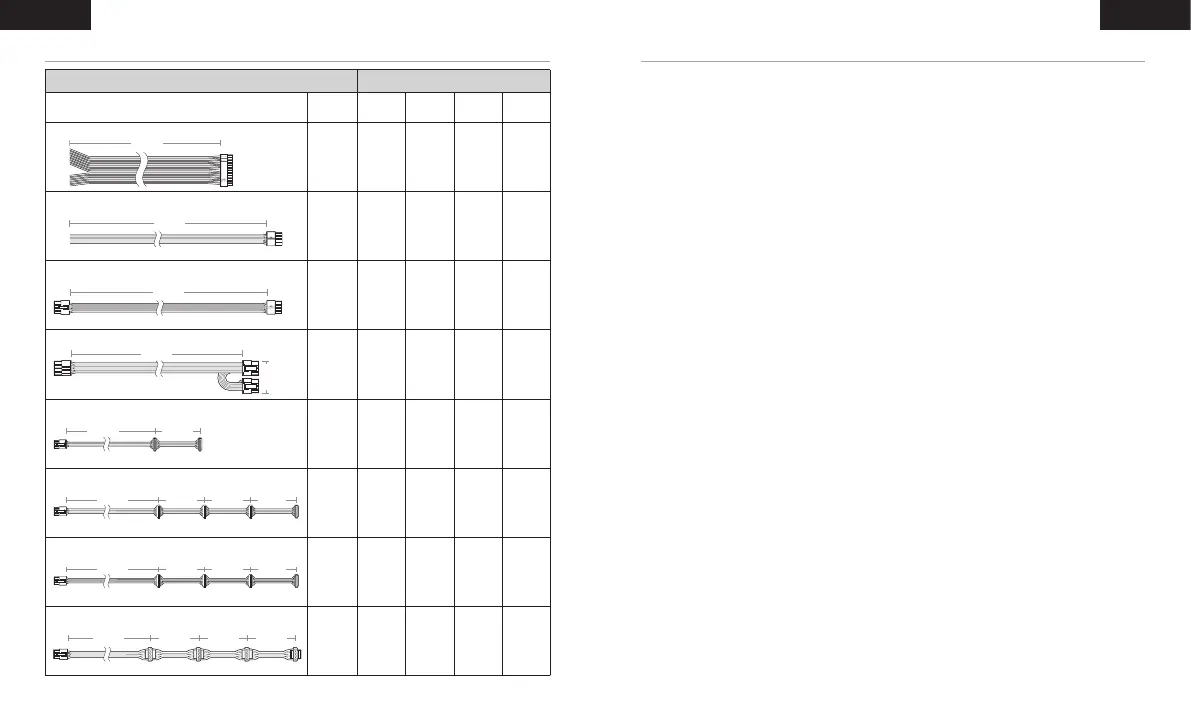

Description Nombre de Connecteurs
Connecteurs
Longueur
totale
450W 550W 650W 750W
CÂBLE ATX 24BROCHES
610mm
(± 10mm)
1 1 1 1
CÂBLE EPS/ATX12V 8BROCHES (4+4)
650mm
(± 10mm)
1 1 1 1
CÂBLE EPS/ATX12V 8BROCHES (4+4)
650mm
(± 10mm)
0 0 1 1
CÂBLE PCIe 8BROCHES (6+2)
750mm
(± 10mm)
2 2 2 2
CÂBLE SATA (2SATA - ANGLE DROIT)
600mm
(± 10mm)
0 2 2 0
CÂBLE SATA (4SATA - ANGLE DROIT)
700mm
(± 10mm)
4 4 4 0
CÂBLE SATA (4SATA - ANGLE DROIT)
800mm
(± 10mm)
0 0 0 4
CÂBLE PÉRIPHÉRIQUE 4BROCHES
750mm
(± 10mm)
4 4 4 4

Corsair CX650M Specifications

General

Total power	650 W
Power factor	0.99
Input current	5 - 10 A
AC input voltage	100 - 240 V
AC input frequency	47 - 63 Hz
Combined power (+12V)	648 W
Combined power (-12V)	9.6 W
Combined power (+3.3V)	130 W
Combined power (+5Vsb)	15 W
Max output current (+12V)	54 A
Max output current (-12V)	0.8 A
Max output current (+3.3V)	25 A
Max output current (+5Vsb)	3 A
Housing color	Black
Frequency tolerance	85 %
Number of SATA connectors	6
PCI Express slots quantity	2
Fan diameter	120 mm
Cabling type	Semi-Modular
EPS power connector (8-pin)	Yes
Motherboard power connector	20+4 pin ATX
Peripheral (Molex) power connectors (4-pin)	4
Purpose	PC
ATX version	2.4
EPS version	2.92
Noise level	- dB
80 PLUS certification	80 PLUS Bronze
Mean time between failures (MTBF)	100000 h
Power supply unit (PSU) form factor	ATX
Sustainability certificates	RoHS

Weight and Dimensions

Depth	140 mm
Width	150 mm
Height	86 mm
Weight	3270 g
