4 5

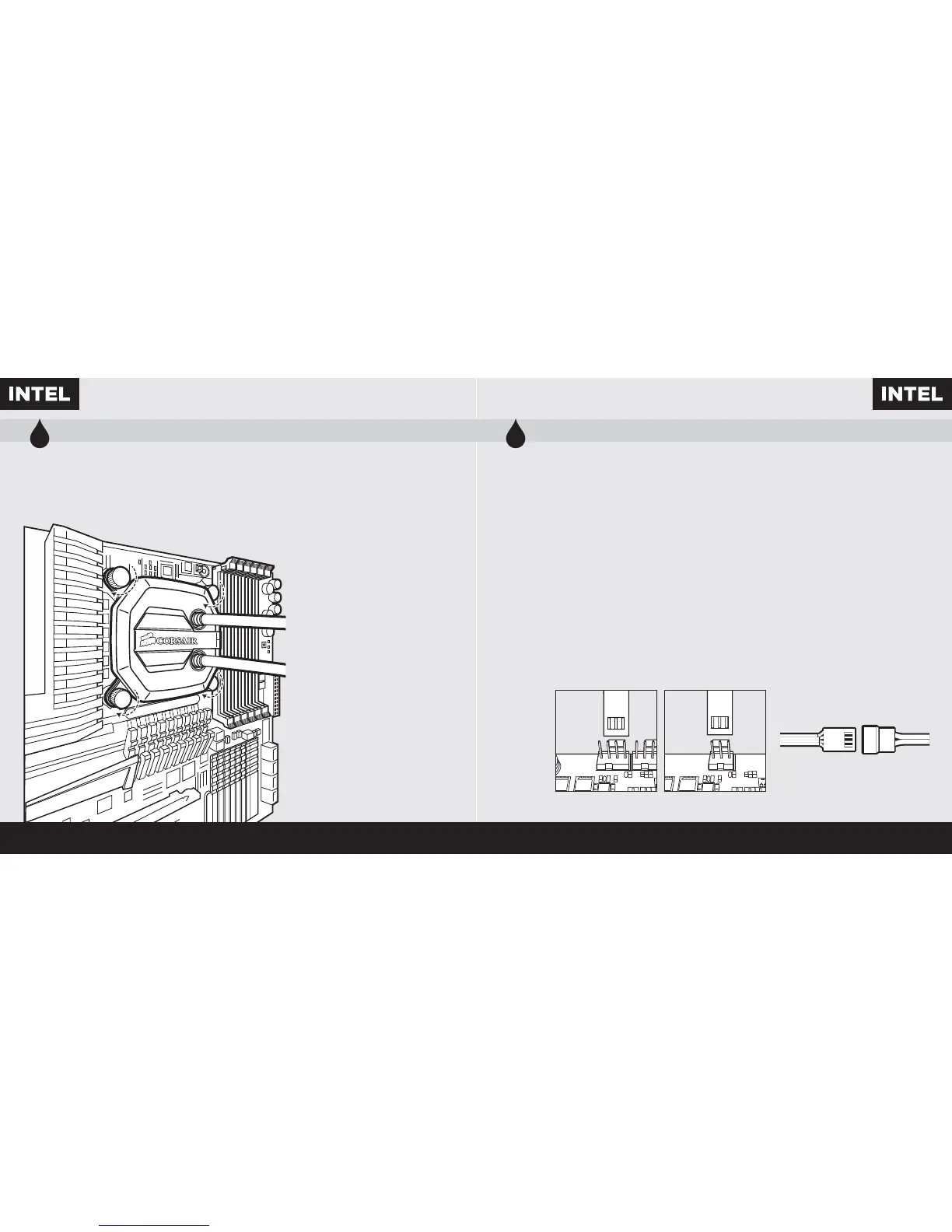

Installing the Pump Unit
Installation de la pompe • Montage der Pumpe • Installazione dell'unità pompa
Instalación de la unidad de bomba • Установка насоса
• Align the bracket and pump over the
stando screws as shown.
• Tighten the thumbs screws until all
four corners are firmly secured.
• Alignez le support et la pompe sur
les vis d'entretoises comme indiqué.
• Serrez les vis moletées jusqu'à ce que
les quatre coins soient bien fixés.
• Richten Sie die Halterung und Pumpe
über den Abstandhaltern aus, wie in der
Abbildung zu sehen.
• Ziehen Sie die Flügelschrauben an, bis alle
vier Ecken gesichert sind.
• Allineare la staa e la pompa con le viti
del supporto come illustrato.
• Stringere le viti a galletto finché tutti e
quattro gli angoli non sono fissati saldamente.
• Alinee el soporte y la bomba sobre los
tornillos del separador como se muestra.
• Apriete los tornillos de apriete manual hasta
que las cuatro esquinas estén bien fijadas.
• Поместите кронштейн и насос над опорными
винтами, как показано на рисунке.
• Затяните винты до полной фиксации всех
четырех углов.
Connect Power to the Fans and Pump
Branchement des ventilateurs et de la pompe à l'alimentation • Lüfter und Pumpe anschließen
Collegamento delle ventole e della pompa all'alimentazione • Conexión de la alimentación
a los ventiladores y la bomba • Подключение питания вентиляторов и насоса
figure 1 figure 2
• Connect the pump power cable to the
CPU_FAN header on your motherboard.
• Connect the fans to the two connectors
coming o the pump.
• Connectez le câble d'alimentation de la pompe
au cavalier CPU_FAN de la carte mère.
• Connectez les ventilateurs aux deux connecteurs
sortant de la pompe.
• Verbinden Sie das Stromkabel der Pumpe mit
dem CPU-Lüfterheader auf dem Mainboard.
• Schließen Sie die Lüfter an die beiden Anschlüsse
an der Pumpe an.
• Collegare il cavo di alimentazione della pompa al
connettore VENTOLA_CPU sulla scheda madre.
• Collegare le ventole ai due connettori che fuoriescono
dalla pompa.
• Conecte el cable de alimentación de la bomba al
cabezal CPU_FAN de la placa base.
• Conecte los ventiladores a los dos conectores que salen
de la bomba.
• Подключите кабель питания насоса к разъему
CPU_FAN на материнской плате.
• Подключите вентиляторы к двум разъемам на насосе.
4-PIN 3-PIN
