INSTALLATION DE VOTRE NOUVELLE ALIMENTATION RMx SERIES
Étape 1 : Retrait du bloc d’alimentation existant
AVERTISSEMENT! Pour garantir un fonctionnement adéquat, utilisez uniquement les câbles CC inclus
avec votre nouvelle alimentation, à moins que vos anciens câbles soient des câbles CORSAIR d’origine du
même type. Veuillez vérifier le type de vos câbles existants avant de les utiliser.
Si vous assemblez un nouveau système, passez directement à l’étape 2.
1. Déconnectez le cordon d’alimentation CA de la prise murale ou de votre onduleur,
puis de tout bloc d’alimentation présent.
2. Déconnectez tous les câbles d’alimentation de vos périphériques (carte vidéo, carte mère, etc).
3. Suivez les instructions du manuel de votre châssis et désinstallez votre bloc d’alimentation existant.
4. Passez à l’étape 2.
Étape 2 : Installation du nouveau bloc d’alimentation
1. Assurez-vous que le câble d’alimentation CA du bloc d’alimentation est déconnecté.
2. Suivez les instructions du manuel de votre châssis et installez le bloc d’alimentation au moyen
des vis fournies.
3. Raccordez le câble 24 broches (ATX) à la carte mère. Raccordez le câble +12 V (EPS 12 V)
à huit broches à la carte mère.
a. Si votre carte mère dispose d’un connecteur +12 V à huit broches, raccordez le câble à huit broches
directement à celle-ci.
b. Si votre carte mère dispose d’un connecteur à quatre broches, détachez le module à quatre broches du
câble à huit broches, puis raccordez directement ce câble à quatre broches à la carte mère.
c. Certaines cartes mères nécessiteront un mélange de 8+4 broches, utilisez autant de câbles EPS 12 V que
possible et ne les confondez pas avec les câbles PCIe.
4. Raccordez les câbles des périphériques, les câbles PCI-Express et les câbles SATA.
a. Raccordez les câbles SATA aux prises d’alimentation de votre disque dur ou SSD SATA.
b. Branchez les câbles PCI-Express sur les fiches d’alimentation de votre carte vidéo PCI-Express,
le cas échéant.
c. Raccordez les câbles des périphériques aux éventuels périphériques requérant
un connecteur à 4 broches.
d. Assurez-vous que tous les câbles sont fermement raccordés. Veillez à conserver tout câble modulaire
inutilisé pour un éventuel ajout de composants ultérieur.
5. Raccordez le cordon d’alimentation CA au bloc d’alimentation et mettez celui-ci sous tension en poussant le
switch en position MARCHE (marquée d’un I).component additions.
5. Connect the AC power cord to the power supply and turn it on by pushing the switch to the ON position
(marked with “I”).
16
Description Quantité
Connecteurs
Longueur
totale
550W 650W 750W 850W 1000W
Câble ATX 24 broches (20+4)
610mm
(± 10mm)
1 1 1 1 1
EPS/ATX12V à 8 broches (4+4)
650mm
(± 10mm)
1 2 2 3 3
Câble PCIe 8 Broches (6+2)
750mm
(± 10mm)
1 2 2 2 3
Câble Sata (3Sata- angle droit)
750mm
(± 10mm)
1 1 2 2 2
Câble Sata (4Sata- angle droit)
850mm
(± 10mm)
1 1 1 2 2
Câble périphérique (4 broches)
750mm
(± 10mm)
1 1 1 1 2
520mm 115mm 115mm
505mm 115mm 115mm 115mm
650mm
610mm
600mm
150mm
450mm 100mm 100mm 100mm

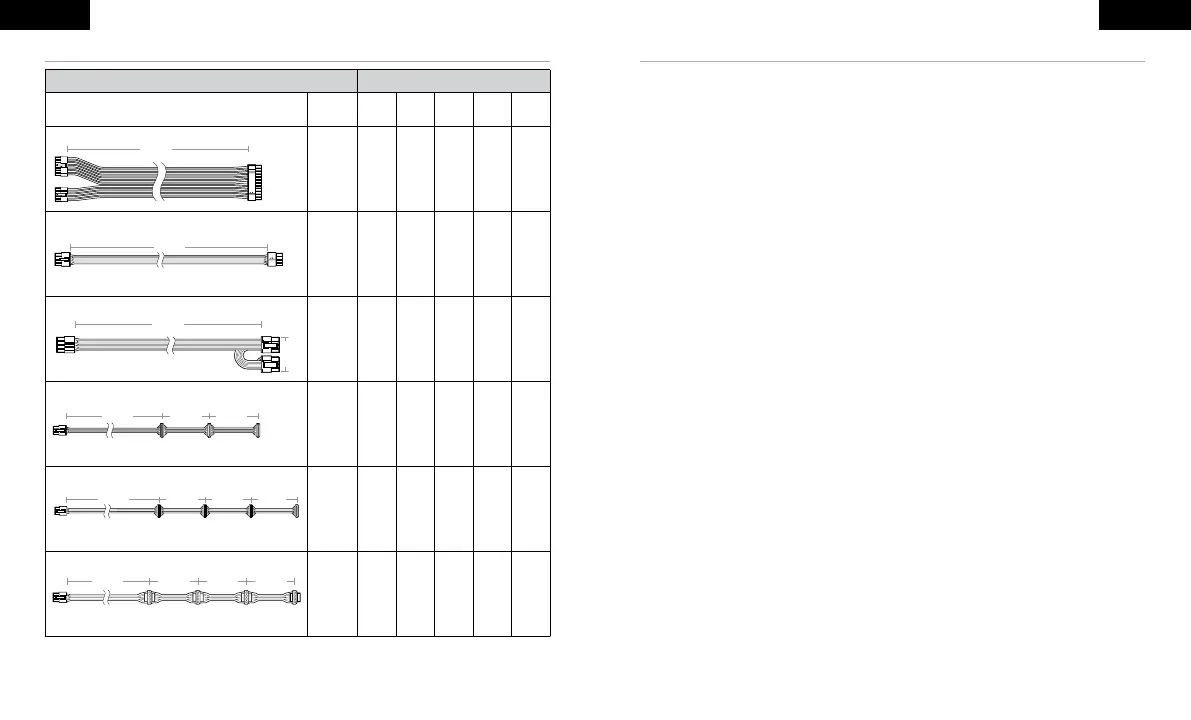

INFORMATIONS SUR LES CÂBLES CORSAIR RMx SERIES
