Corsair RM750 Series User Manual

26
NEDERLANDS
0 55
0
110 220 330440
30
25
20
15
10
5
0

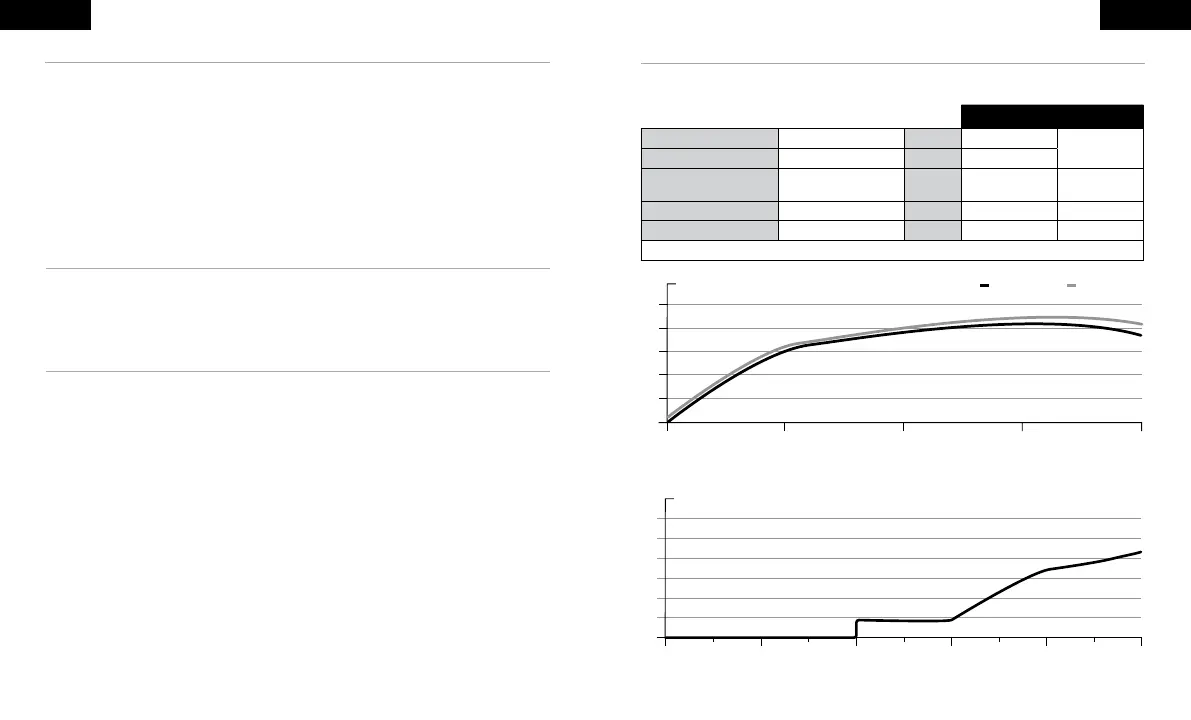

RUISCURVE VAN DE CORSAIR RM550x-VOEDINGSFAN
GELUIDSPROFIEL FAN (dB)
VERMOGENSOUTPUT (WATT)
BIJ DE RM550x GELEVERDE HARDWARE EN SPECIFICATIES
Afmetingen: 160mm(L) x 150mm(B) x 86mm (H)
Inhoud van de verpakking: Voedingseenheid, AC-kabel, AC-kabels, Kabelbinders , montageschroeven, veiligheidsinformatieblad
CORSAIR RM550x STROOMTAFEL MAX BELASTING MAX UITGANG
MODEL RPS0121 +3.3V 20A
130W
DEEL NR. CP-9020197/75-003895 +5V 20A
AC
INGANGSBEOORDELING
100–240V +12V 45.8A 549.6W
INVOERSTROOM 10A–5A -12V 0.3A 3.6W
FREQUENTIE 47–63Hz +5Vsb 3A 15W
TOTALE KRACHT: 550W
95
90
85
80
75
70
10
0
2
2010 50
EFFICIËNTIE VAN DE CORSAIR RM550x-VOEDINGSEENHEID
input 115V a.c. input 230V a.c.
EFFICIËNTIE (%)
SYSTEEMBELASTING (%)
25
NEDERLANDS
INHOUDSOPGAVE
VEILIGHEID EN BESCHERMING
INVOERING
Gefeliciteerd met de aankoop van je nieuwe CORSAIR RMx Series ATX-voeding!
De volledig modulaire voedingseenheden van de CORSAIR RMx Series bieden een betrouwbare en
energiezuinige 80 PLUS Gold-gecertificeerde voeding voor je systeem, inclusief een hoogwaardige fan van
140mm op basis van magnetische levitatie (ML).
> Overspanningsbeveiliging (OVP)
Een overspanningsbeveiliging voor de 12V-, 5V- en 3,3 VDC-output is vereist voor conformiteit met de
ATX-specificatie. De OVP schakelt de voedingseenheid uit wanneer de DC-outputs een ingesteld niveau
bereiken dat is vastgelegd door de fabrikant van de voedingseenheid.
> Overstroombeveiliging (OCP)
De HX-serie is voorzien van een OCP op de 3,3V-, 5V- en 12V-rails. De OCP zorgt ervoor dat de output op de
gelijkspanningsrails binnen veilige bedrijfsgrenswaarden blijft.
> Overtemperatuurbeveiliging (OTP)
De OTP zorgt ervoor dat de voedingseenheid wordt uitgeschakeld wanneer de interne temperatuur een
ingesteld niveau bereikt. Dit zal meestal het gevolg zijn van interne overbelasting of een defecte fan.
> Kortsluitbeveiliging (SCP)
Er is sprake van kortsluiting wanneer een uitgangsimpedantie minder dan 0,1 ohm bedraagt. De SCP zorgt
er onder andere voor dat de voedingseenheid wordt uitgeschakeld wanneer de 3,3V-, 5V- en 12V-rails
kortsluiting maken met een andere rail of met de aarding. Bovendien zorgt de SCP ervoor dat in geval van
kortsluiting geen schade ontstaat aan de voedingseenheid of aan de componenten van je pc.
RM550x ...................................................................................................................................................................26
RM650x ...................................................................................................................................................................27
RM750x ...................................................................................................................................................................28
RM850x ...................................................................................................................................................................29
RM1000x .................................................................................................................................................................30
Installatie .................................................................................................................................................................32

Corsair RM750 Series Specifications

General

Model	RM750
Form Factor	ATX
Wattage	750W
Efficiency Rating	80 PLUS Gold
Modular	Fully Modular
Fan Size	135mm
Zero RPM Mode	Yes
Dimensions	150mm x 86mm x 160mm
Input Voltage	100-240V
Input Frequency	47-63Hz
Operating Temperature	0°C to 50°C
MTBF	100, 000 hours
Connectors	4 x PCIe, 4 x Peripheral, 1 x ATX, 2 x EPS
