DE NIEUWE VOEDINGSEENHEID VAN DE RMx SERIES INSTALLEREN
Stap 1: De huidige voedingseenheid verwijderen
WAARSCHUWING! Gebruik voor een goede werking alleen de DC-kabels die bij uw nieuwe
voedingseenheid zijn geleverd, tenzij je oude kabels originele CORSAIR-kabels van hetzelfde type zijn.
Controleer het type van je bestaande kabels voordat je ze gebruikt.
Als je een nieuw systeem bouwt, kun je verdergaan naar stap 2:
1. Koppel de AC-voedingskabel los van de wandcontactdoos of onderbrekingsvrije voeding en van
de huidige voedingseenheid.
2. Koppel alle voedingskabels los van de videokaart, het moederbord en alle overige randapparatuur.
3. Volg de instructies in de handleiding van je behuizing en verwijder de huidige voedingseenheid.
4. Ga verder naar stap 2.
Stap 2: De nieuwe voedingseenheid installeren
1. Controleer of de AC-voedingskabel is losgekoppeld van de voeding.
2. Volg de instructies in de handleiding van je behuizing en installeer de voedingseenheid met behulp
van de bijgeleverde schroeven.
3. Sluit de 24-pins (ATX) kabel aan op het moederbord. Sluit de 8-pins +12V-kabel (EPS12V)
aan op het moederbord.
a. Als je moederbord is voorzien van een 8-pins +12V-bus, sluit je de 8-pins kabel rechtstreeks
op het moederbord aan.
b. Als je moederbord is uitgerust met een 4-pins bus, koppel je 4-pins los van de 8-pins kabel en sluit je
deze 4-pins kabel rechtstreeks op het moederbord aan.
c. Sommige moederborden vereisen een combinatie van 8- en 4-pins. Gebruik in dat geval zoveel
EPS12V-kabels als nodig is, maar verwissel deze niet met de PCIe-kabels.
4. Sluit de kabels van de randapparatuur, de PCI-Express-kabels en de SATA-kabels aan.
a. Sluit de SATA-kabels aan op de voedingsbussen van je SATA-SSD of harde schijf.
b. Sluit de PCI-Express-kabels zo nodig aan op de voedingsbussen van je PCI-Express-videokaarten.
c. Sluit de kabels van de randapparatuur aan op alle randapparaten die een 4-pins connector vereisen.
d. Controleer of alle kabels stevig zijn aangesloten. Bewaar alle niet-gebruikte modulaire kabels voor het
geval je in de toekomst nog componenten wilt toevoegen.
5. Sluit de AC-voedingskabel aan op de voedingseenheid en schakel de voeding in door de schakelaar
in de AAN-stand te zetten (gemarkeerd met ‘I’).
Omschrijving Aantal
Connectoren
Totale
lengte
550W 650W 750W 850W 1000W
ATX-kabel 24-pins
610mm
(± 10mm)
1 1 1 1 1
EPS/ATX12V 8-pins (4+4)
650mm
(± 10mm)
1 2 2 3 3
PCIe-kabel 8-pins (6+2)
750mm
(± 10mm)
1 2 2 2 3
SATA-kabel (3SATA – rechte hoek)
750mm
(± 10mm)
1 1 2 2 2
SATA-kabel (4SATA – rechte hoek)
850mm
(± 10mm)
1 1 1 2 2
Randapparatuurkabel (4-pins)
750mm
(± 10mm)
1 1 1 1 2
520mm 115mm 115mm
505mm 115mm 115mm 115mm
650mm
610mm
600mm
150mm
450mm 100mm 100mm 100mm

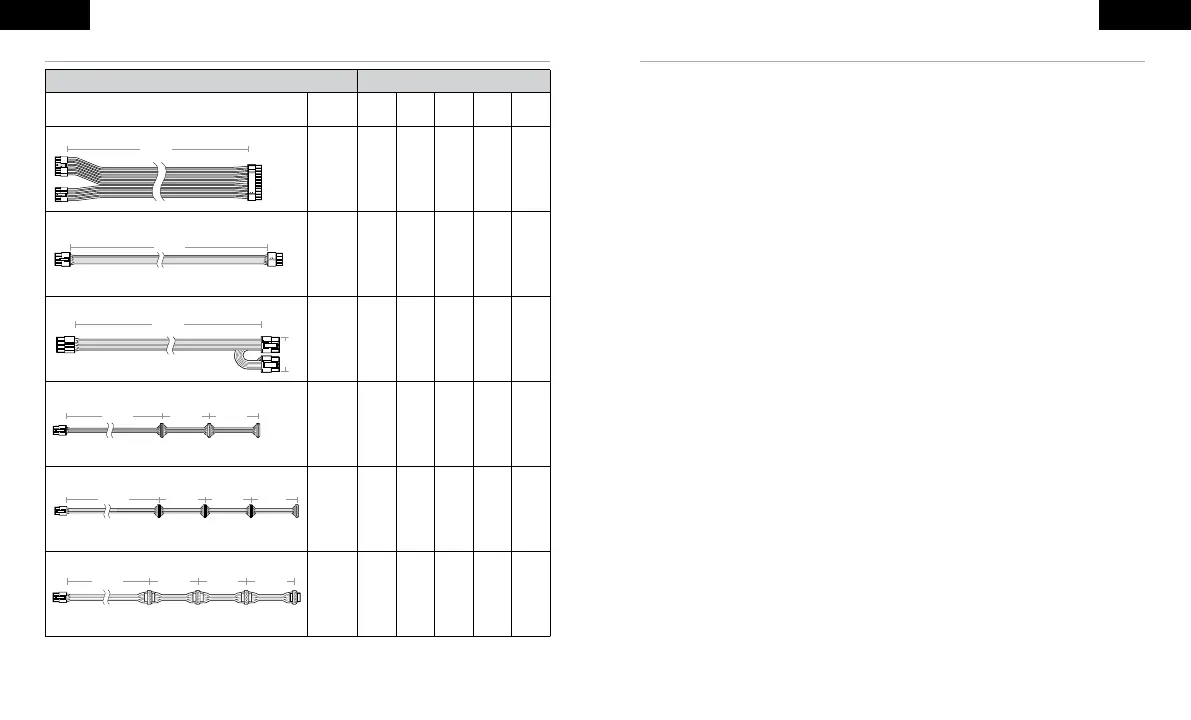

CORSAIR RMx SERIES-KABELGEGEVENS
