ESPAÑOLESPAÑOL
INSTALACIÓN DE SU NUEVA FUENTE DE ALIMENTACIÓN RMx SERIES
Paso 1: Cómo extraer su fuente de alimentación existente
¡ADVERTENCIA! Para garantizar un funcionamiento adecuado, utilice únicamente los cables de corriente
directa que vienen incluidos con su nueva fuente de alimentación, a menos que ya tenga cables CORSAIR
genuinos del mismo tipo. Antes de usarlos, compruebe que los cables que tenga sean del tipo adecuado.
Si está armando un nuevo sistema, diríjase directamente al paso 2:
1. Desconecte el cable de corriente alterna de la toma de la pared o de la fuente de alimentación y de la fuente
de alimentación existente.
2. Desconecte todos los cables de energía de la tarjeta de video, de la placa base y de todos
los demás periféricos.
3. Siga las instrucciones del manual del chasis y desinstale la fuente de alimentación existente.
4. Continúe con el paso 2.
Paso 2: Cómo instalar la nueva fuente de alimentación
1. Asegúrese de que el cable de corriente alterna de la fuente de alimentación no esté conectado.
2. Siga las indicaciones del manual del chasis e instale la fuente de alimentación con
los tornillos proporcionados.
3. Conecte el cable de 24 pines (ATX) a la placa base. Conecte el cable de ocho pines +12V (EPS12V)
a la placa base.
a. Si la placa base tiene una clavija de ocho pines de +12 V, conecte el cable de ocho pines directamente
a la placa base.
b. Si la placa base tiene una toma de cuatro pines, extraiga los cuatro pines del cable de ocho pines
y conecte este cable de cuatro pines directamente a la placa base.
c. Algunas placas base pueden requerir una combinación de 8 y 4 pines. Utilice todos los cables
EPS12V que sean necesarios y no los confunda con los cables PCIe.
4. Conecte los cables de los periféricos, PCI-Express y SATA.
a. Conecte los cables SATA al SSD SATA o a las tomas de energía del disco duro.
b. Conecte los cables PCI-Express a las tomas de energía de las tarjetas de video PCI-Express
si es necesario.
c. Conecte los cables de los periféricos a los periféricos que requieran un conector pequeño de 4 pines.
d. Asegúrese de que todos los cables estén bien ajustados en su conexión. Guarde cualquier cable modular
sin utilizar para agregar componentes en el futuro.
5. Conecte el cable de corriente alterna en la fuente de alimentación y enciéndala al colocar el interruptor
en la posición de encendido (marcada con “I”).

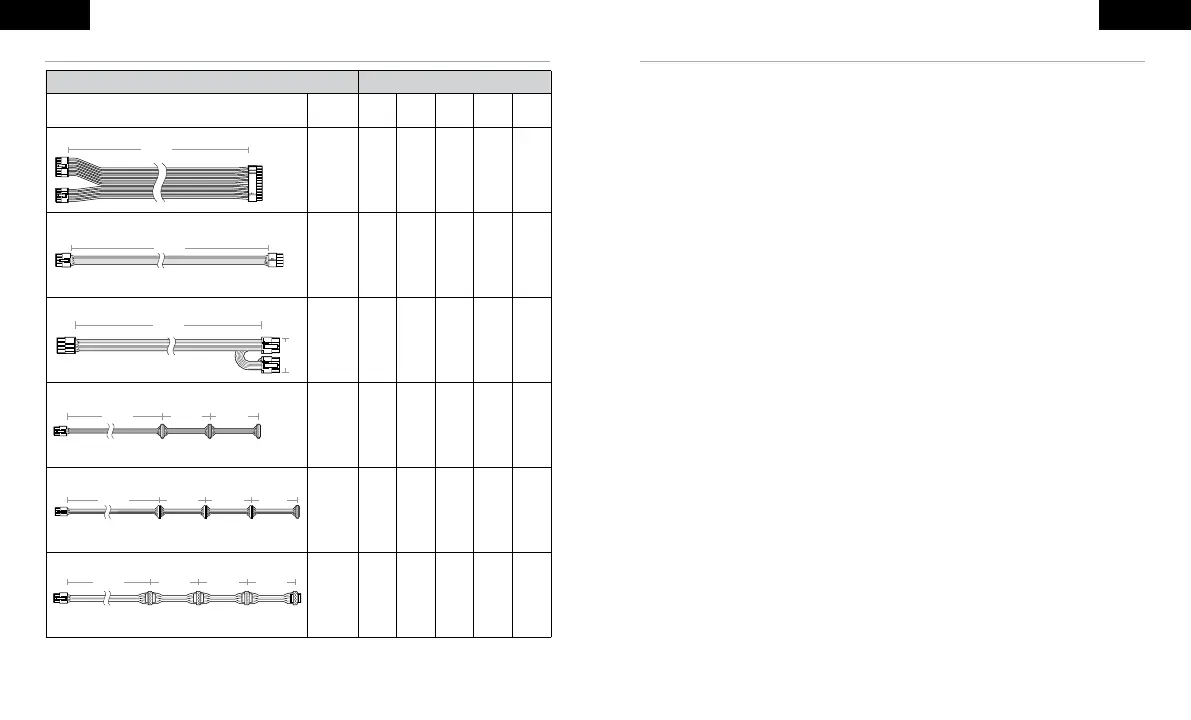

INFORMACIÓN DEL CABLE DE CORSAIR RMx SERIES
Descripción Cantidad
Conectores
Longitud
total
550W 650W 750W 850W 1000W
Cable ATX de 24 pines
610mm
(± 10mm)
1 1 1 1 1
Cable EPS/ATX12V de 8 pines (4+4)
650mm
(± 10mm)
1 2 2 3 3
Cable PCIe de 8 pines (6+2)
750mm
(± 10mm)
1 2 2 2 3
Cable SATA (SATA 3 - ángulo recto)
750mm
(± 10mm)
1 1 2 2 2
Cable SATA (SATA 4 - ángulo recto)
850mm
(± 10mm)
1 1 1 2 2
Cable de los periféricos (de 4 pines)
750mm
(± 10mm)
1 1 1 1 2
520mm 115mm 115mm
550mm 100mm 100mm 100mm
505mm 115mm 115mm 115mm
650mm
610mm
600mm
150mm
450mm 100mm 100mm 100mm
