87 88
PORTUGUÊSPORTUGUÊS
INSTALAR A NOVA FONTE DE ALIMENTAÇÃO DA SÉRIE RMx
Passo 1: Remover a unidade de alimentação existente
AVISO! Para garantir o funcionamento correto, utilize apenas os cabos CC fornecidos com a nova unidade
de alimentação, salvo se os cabos antigos forem cabos CORSAIR genuínos do mesmo tipo. Confirme o tipo
de cabos existentes antes de os utilizar.
Se você estiver montando um novo sistema, prossiga para a Etapa 2:
1. Desconecte o cabo de alimentação CA da tomada da parede ou da UPS e da fonte e alimentação existente.
2. Desconecte todos os cabos de alimentação da placa de vídeo, placa mãe e todos os outros periféricos.
3. Siga as instruções no manual do gabinete e desinstale sua PSU existente.
4. Prossiga para a etapa 2.
Etapa 2: Instalar a nova fonte de alimentação
1. Certifique-se de que o cabo de alimentação CA da fonte de alimentação não esteja conectado.
2. Siga as instruções no manual do gabinete e instale a fonte de alimentação com os parafusos fornecidos
com o produto.
3. Conecte o cabo de 24 pinos (ATX) à placa-mãe. Conecte o cabo de 8 pinos de +12V (EPS12V) à placa-mãe.
a. Se a sua placa mãe tiver um soquete de +12V de 8 pinos, conecte o cabo de 8 pinos diretamente
à sua placa-mãe.
b. Se a sua placa mãe tiver um soquete de 4 pinos, remova os 4 pinos do cabo de 8 pinos e depois conecte
esse cabo de 4 pinos diretamente à sua placa-mãe.
c. Algumas placas-mãe requerem 8+4 pinos. Use quantos cabos EPS12V for necessário e não os confunda
com cabos PCIe.
4. Conecte os cabos periféricos, os cabos PCI-Express e os cabos SATA.
a. Conecte os cabos SATA aos soquetes de alimentação da unidade SSD SATA ou da unidade
de disco rígido.
b. Conecte os cabos PCI-Express aos soquetes de alimentação de suas placas de vídeo PCI-Express,
se necessário.
c. Conecte os cabos periféricos a quaisquer periféricos que precisem de um conector de 4 pinos.
d. Certifique-se de que todos os cabos estejam conectados firmemente. Certifique-se de guardar quaisquer
cabos modulares não usados para adições futuras de componentes.
5. Conecte o cabo de alimentação CA à fonte de alimentação e ligue-a mudando o interruptor para a posição
de ligado (marcado com “I”).

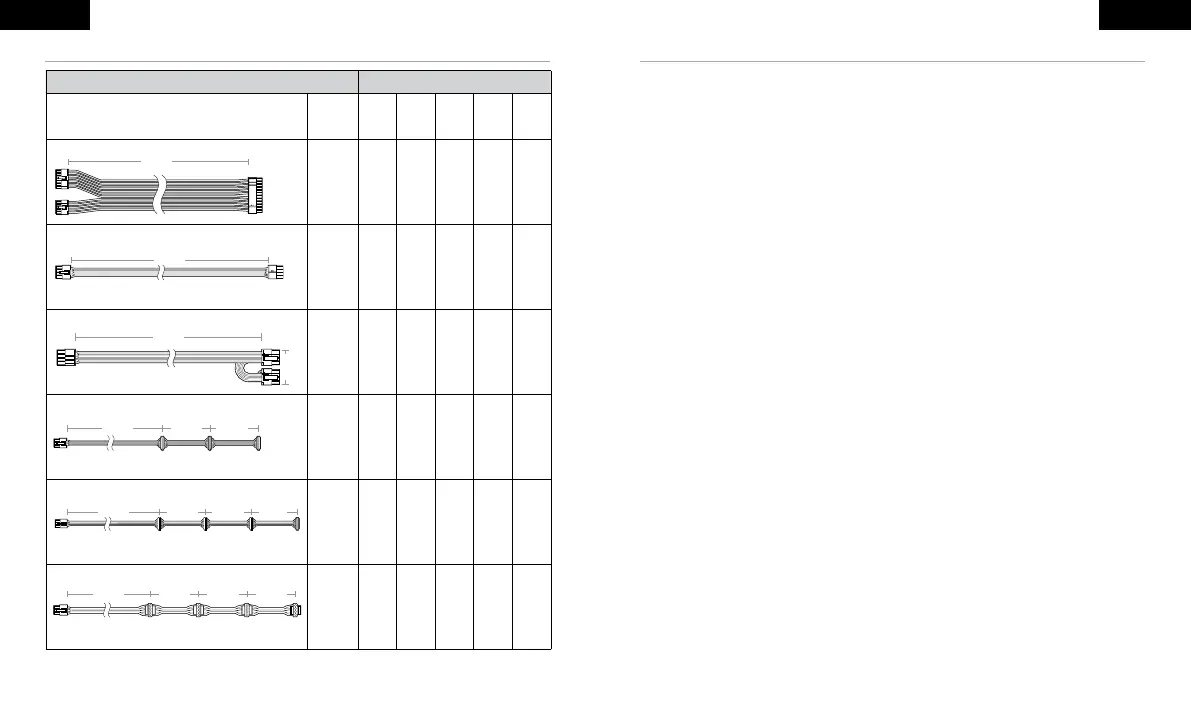

INFORMAÇÃO SOBRE CABOS DA SÉRIE RMx CORSAIR
Descrição Quantidade
Conectores
Compri-
mento
total
550W 650W 750W 850W 1000W
Cabo ATX de 24 pinos
610mm
(± 10mm)
1 1 1 1 1
Cabo EPS/ATX12V de 8 pinos (4+4)
650mm
(± 10mm)
1 2 2 3 3
Cabo PCIe de 8 pinos (6+2)
750mm
(± 10mm)
1 2 2 2 3
Cabo SATA (3 SATA - ângulo reto)
750mm
(± 10mm)
1 1 2 2 2
Cabo SATA (4 SATA - ângulo reto)
850mm
(± 10mm)
1 1 1 2 2
Cabo periférico (4 pinos)
750mm
(± 10mm)
1 1 1 1 2
520mm 115mm 115mm
550mm 100mm 100mm 100mm
505mm 115mm 115mm 115mm
650mm
610mm
600mm
150mm
450mm 100mm 100mm 100mm
