Corsair RM750 Series User Manual

98
PУССКИЙ
97
PУССКИЙ
СОДЕРЖАНИЕ
БЕЗОПАСНОСТЬ И ЗАЩИТА
ВСТУПЛЕНИЕ
RM550x ...................................................................................................................................................................98
RM650x ...................................................................................................................................................................99
RM750x .................................................................................................................................................................100
RM850x .................................................................................................................................................................101
RM1000x ...............................................................................................................................................................102
Установка ............................................................................................................................................................... 104
Поздравляем с приобретением нового блока питания CORSAIR RMx Series ATX!
Полностью модульные блоки питания CORSAIR RMx Series, сертифицированные по стандарту 80 PLUS Gold,
обеспечивают эффективное питание системы и сочетаются с высокоэффективными 140-миллиметровыми
вентиляторами с технологией магнитной левитации (ML).
> Защита От Превышения Напряжения (OVP)
Защита от превышения напряжения для выходов постоянного тока 12В, 5В и 3,3В необходима для
соответствия спецификации ATX. Защита от превышения напряжения выключает блок питания, если
постоянный ток на выходах превышает установленный уровень, определенный изготовителем блока питания.
> Защита От Превышения Силы Тока (OCP)
Блок питания HX Series оснащен защитой от превышения силы тока для шин 3,3В, 5В и 12В. Защита
от превышения силы тока гарантирует, что выходные шины напряжения постоянного тока находятся в
безопасном рабочем диапазоне.
> Защита От Превышения Температуры (OTP)
Защита от превышения температуры обеспечивает отключение блока питания, когда внутренняя температура
достигает установленного значения. Обычно это происходит в результате внутренней перегрузки по току или
сбоя вентилятора.
> Защита От Короткого Замыкания (SCP)
Короткое замыкание определяется как любое выходное полное сопротивление меньше 0,1Ом. Помимо
прочего, защита от короткого замыкания обеспечивает отключение блока питания, если шины 3,3В, 5В
и 12В замыкаются на любую другую шину или на землю. Она также предохраняет от повреждений блока или
компонентов ПК в случае короткого замыкания.
0 55
0
110 220 330440
30
25
20
15
10
5
0
95
90
85
80
75
70
100
2
2010 50

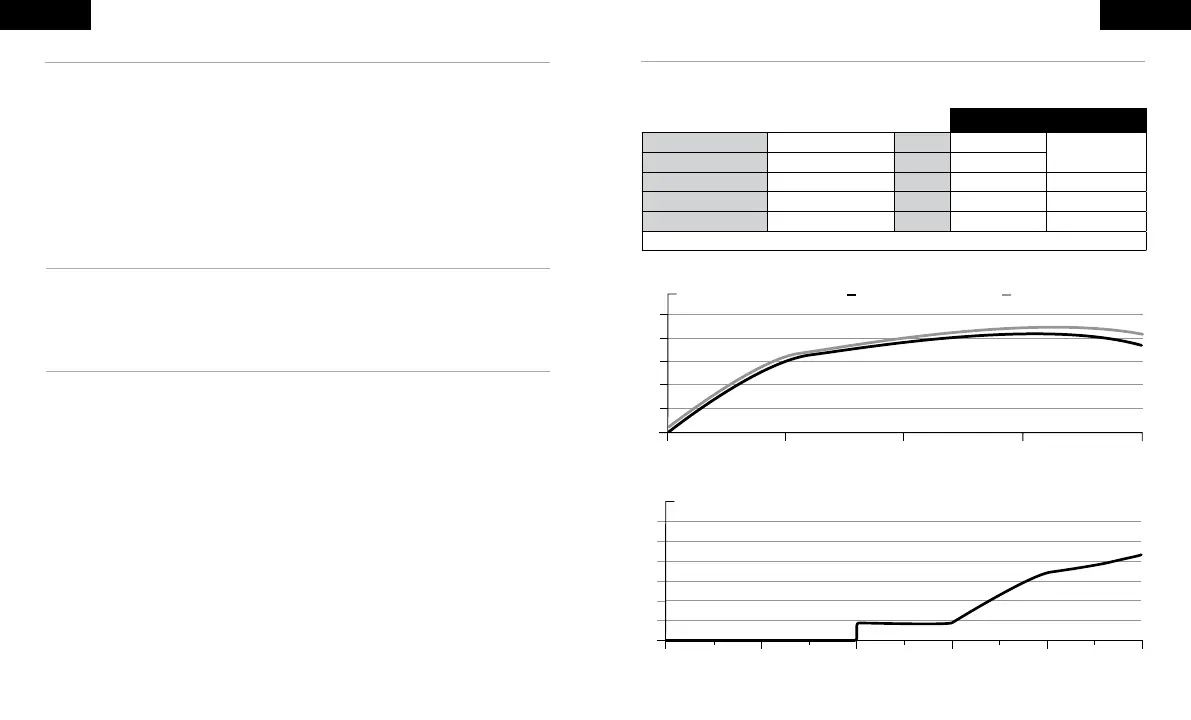

КРИВАЯ УРОВНЯ ШУМА ВЕНТИЛЯТОРА БП CORSAIR RM550x
ШУМ ВЕНТИЛЯТОРА (ДБ)
ВЫХОДНАЯ МОЩНОСТЬ (ВАТТЫ)
НАГРУЗКА СИСТЕМЫ (%)
ЭФФЕКТИВНОСТЬ (%)
ЭФФЕКТИВНОСТЬ БЛОКА ПИТАНИЯ CORSAIR RM550x
ТАБЛИЦА ПИТАНИЯ CORSAIR RM550x МАКС. НАГРУЗКА МАКС. ВЫХОД
МОДЕЛЬ
RPS0121 +3.3V 20A
130W
№ ДЕТАЛИ
CP-9020197/75-003895 +5V 20A
РЕЙТИНГ ВХОДА AC
100–240V +12V 45.8A 549.6W
ВХОДНОЙ ТОК
10A–5A -12V 0.3A 3.6W
ЧАСТОТА
47–63Hz +5Vsb 3A 15W
ОБЩАЯ МОЩНОСТЬ: 550W
Размеры: 160mm(Д) x 150mm(Ш) x 86mm (В)
Комплект поставки: блок питания, кабель переменного тока, кабели постоянного тока, кабельные стяжки , крепежные винты,
листок безопасности
ВХОДЯЩЕЕ В КОМПЛЕКТ ОБОРУДОВАНИЕ И ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ RM550x
Входное напряжение 115V a.c. Входное напряжение 230V a.c.

Corsair RM750 Series Specifications

General

Model	RM750
Form Factor	ATX
Wattage	750W
Efficiency Rating	80 PLUS Gold
Modular	Fully Modular
Fan Size	135mm
Zero RPM Mode	Yes
Dimensions	150mm x 86mm x 160mm
Input Voltage	100-240V
Input Frequency	47-63Hz
Operating Temperature	0°C to 50°C
MTBF	100, 000 hours
Connectors	4 x PCIe, 4 x Peripheral, 1 x ATX, 2 x EPS
