УСТАНОВКА НОВОГО БЛОКА ПИТАНИЯ RMx SERIES
Действие 1. Извлечение установленного блока питания
ПРЕДУПРЕЖДЕНИЕ! Для нормальной работы необходимо использовать только кабели постоянного тока,
прилагаемые к блоку питания. Можно использовать старые кабели, если они являются оригинальными
кабелями CORSAIR того же типа. Проверьте тип имеющихся кабелей, прежде чем использовать их.
Выполняя сборку новой системы, сразу перейдите к действию2:
1. Отсоедините шнур питания переменного тока от розетки или ИБП, а также от имеющегося блока питания.
2. Отсоедините все кабели питания от видеокарты, материнской платы и всех остальных
периферийных устройств.
3. Следуйте инструкциям в руководстве для корпуса и извлеките имеющийся блок питания.
4. Перейдите к действию2.
Действие2. Установка нового блока питания
1. Убедитесь в том, что кабель питания переменного тока не подключен к блоку питания.
2. Следуйте инструкциям в руководстве для корпуса и установите блок питания с помощью поставляемых
в комплекте винтов.
3. Подсоедините 24-контактный кабель (ATX) к материнской плате. Подсоедините 8-контактный кабель +12В
(EPS12V) к материнской плате.
a. Если материнская плата оснащена 8-контактным гнездом +12В, подключите 8-контактный кабель
напрямую к материнской плате.
b. Если материнская плата оснащена 4-контактным гнездом, необходимо отсоединить 4-контактный кабель
от 8-контактного кабеля, а затем подсоединить этот 4-контактный кабель напрямую к материнской плате.
c. Для некоторых материнских плат потребуется комбинация из кабелей на 8+4контакта. Используйте
необходимое количество кабелей EPS12V; не путайте их с кабелями PCIe.
4. Подсоедините кабели периферийных устройств, кабели PCI-Express и кабели SATA.
a. Подсоедините кабели SATA к гнездам питания твердотельного накопителя или жесткого диска SATA.
b. При необходимости подключите соответствующие кабели PCI-Express к разъему питания на видеокарте
PCI-Express.
c. Подсоедините кабели
периферийных устройств к любым периферийным устройствам, для которых
требуется 4-контактный разъем.
d. Убедитесь в том, что все кабели надежно подсоединены. Сохраните все неиспользованные модульные
кабели для добавления компонентов в будущем.
5. Подсоедините кабель питания переменного тока к блоку питания и включите его, переведя переключатель
в положение включения (отмечено значком I).

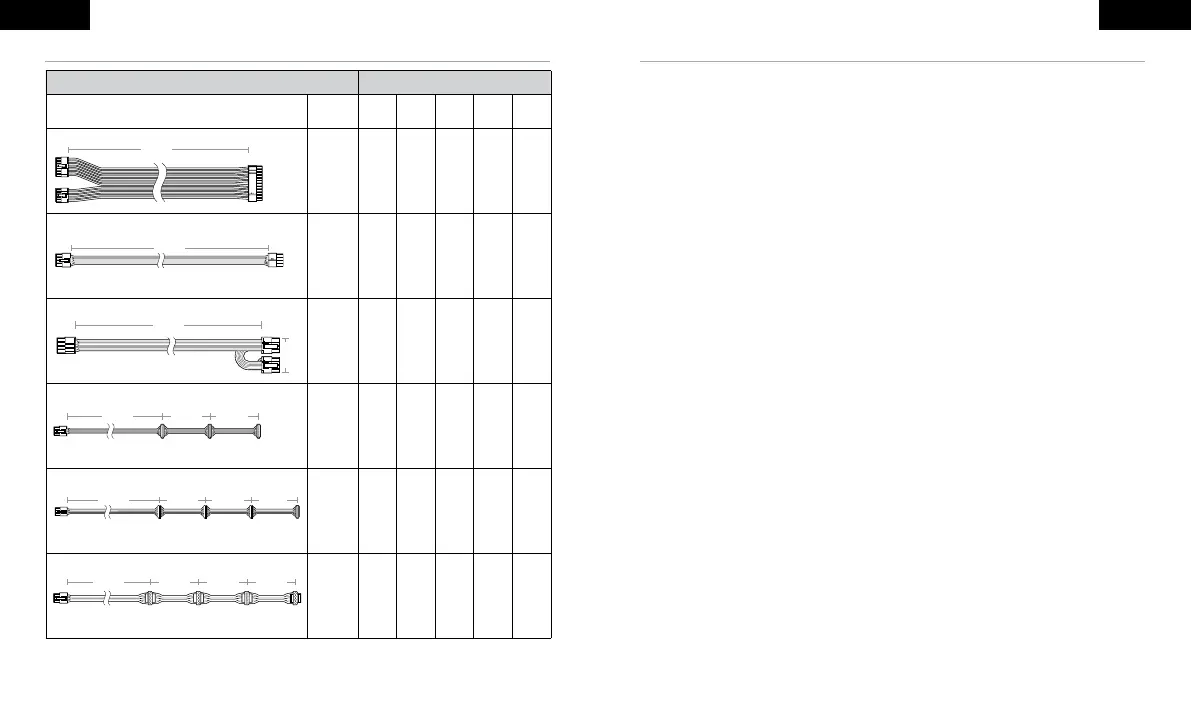

ИНФОРМАЦИЯ О КАБЕЛЕ ДЛЯ CORSAIR RMx SERIES
Описание Количество
Разъем
Общая
длина
550W 650W 750W 850W 1000W
ATX с 24контактами
610mm
(± 10mm)
1 1 1 1 1
EPS/ATX12V с 8контактами (4+4)
650mm
(± 10mm)
1 2 2 3 3
PCIe с 8контактами (6+2)
750mm
(± 10mm)
1 2 2 2 3
Кабель SATA (3SATA – прямой угол)
750mm
(± 10mm)
1 1 2 2 2
Кабель SATA (4SATA – прямой угол)
850mm
(± 10mm)
1 1 1 2 2
Кабель периферийных устройств (4-контактный)
750mm
(± 10mm)
1 1 1 1 2
520mm 115mm 115mm
550mm 100mm 100mm 100mm
505mm 115mm 115mm 115mm
650mm
610mm
600mm
150mm
450mm 100mm 100mm 100mm
