UUDEN RMx-SARJAN VIRTALÄHTEEN ASENNUS
Vaihe 1: Nykyisen virtalähteen irrotus
VAROITUS! Oikeaoppisen toiminnan takaamiseksi käytä vain uuden virtalähteesi mukana toimitettuja
tasavirtakaapeleita, elleivät vanhat kaapelisi ole aitoja ja saman tyyppisiä CORSAIR-kaapeleita. Tarkista
olemassa olevien johtojesi tyyppi ennen niiden käyttöä.
Jos olet kokoamassa uutta järjestelmää, siirry vaiheeseen 2:
1. Irrota AC-virtajohto seinärasiasta tai UPS:stä ja olemassa olevasta virtalähteestä.
2. Irrota kaikki virtajohdot näytönohjaimesta, emolevystä ja muista oheislaitteista.
3. Irrota nykyinen virtalähde kotelon ohjekirjassa olevien ohjeiden mukaisesti.
4. Siirry vaiheeseen 2.
Vaihe 2: Uuden virtalähteen asennus
1. Varmista, ettei virtalähteen AC-virtajohto ole liitetty.
2. Noudata rungon ohjekirjan ohjeita ja asenna virtalähde mukana toimitetuilla ruuveilla.
3. Liitä 24-napainen (ATX) kaapeli emolevyyn. Liitä 8-napainen +12 V:n (EPS12V) kaapeli emolevyyn.
a. A. Jos emolevyssäsi on 8-napainen +12 V:n liitäntä, liitä 8-napainen kaapeli suoraan emolevyysi.
b. Jos emolevyssäsi on 4-napainen liitäntä, irrota 4-napainen 8-napaisesta kaapelista ja liitä 4-napainen
kaapeli suoraan emolevyysi.
c. Jotkut emolevyt edellyttävät sekä 8- että 4-napaisia johtoja, joten käytä tarvittavaa määrää
EPS12V-kaapeleita ja huolehdi, ettet sekoita niitä PCIe-kaapeleihin.
4. Liitä oheislaitteiden kaapelit, PCIe-kaapelit ja SATA-kaapelit.
a. Liitä SATA-kaapelit SATA SSD:n tai kiintolevyn virtaliitäntöihin.
b. Liitä PCI-Express-kaapelit tarvittaessa PCI-Express-näytönohjaimen virtaliitäntöihin.
c. Liitä oheislaitteiden kaapelit oheislaitteisiin, joihin tarvitaan 4-napaista liitintä.
d. Varmista, että kaikki kaapelit on liitetty kunnolla. Talleta käyttämättömät modulaariset kaapelit tulevia
komponenttien lisäyksiä varten.
5. Liitä verkkovirtajohto virtalähteeseen ja kytke se päälle painamalla kytkin ON (PÄÄLLÄ) -asentoon (I-asento).

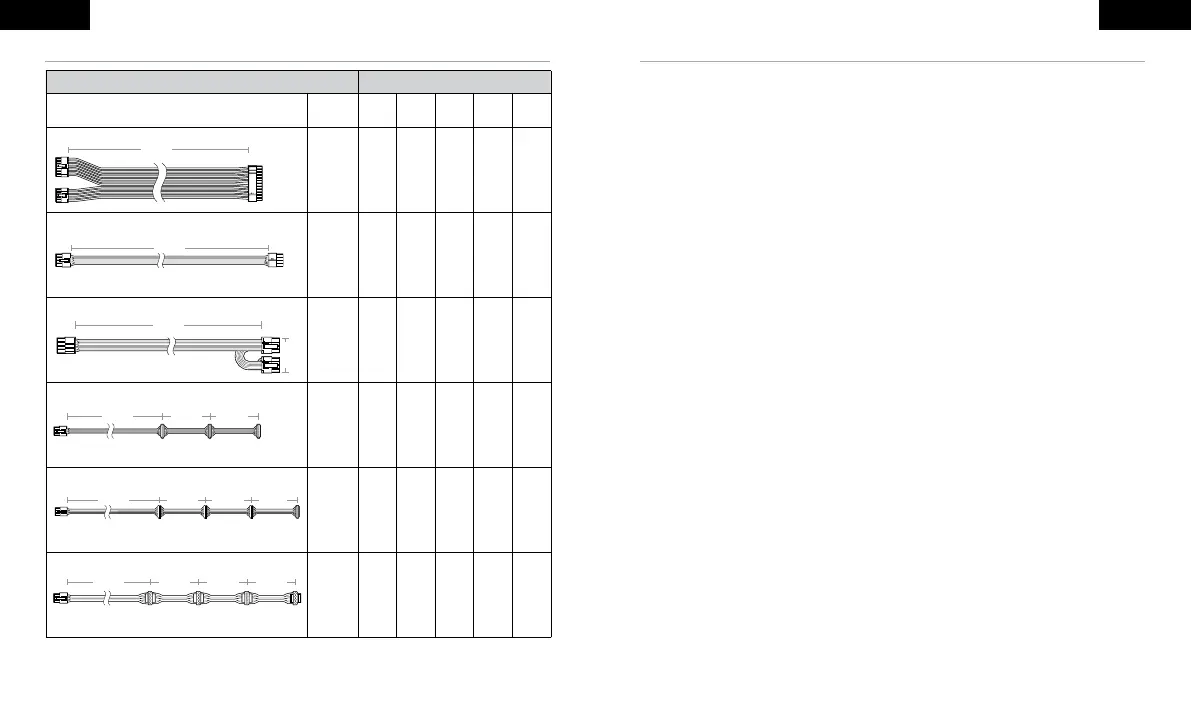

CORSAIR RMx -SARJAN KAAPELITIEDOT
Kuvaus Määrä
Liittimiä
Kokonais
-pituus
550W 650W 750W 850W 1000W
ATX-kaapeli, 24-napainen (24)
610mm
(± 10mm)
1 1 1 1 1
EPS/ATX12V-kaapeli, 8-napainen (4+4)
650mm
(± 10mm)
1 2 2 3 3
PCIe-kaapeli, 8-napainen (6+2)
750mm
(± 10mm)
1 2 2 2 3
SATA-kaapeli (3 SATA - suorakulmainen)
750mm
(± 10mm)
1 1 2 2 2
SATA-kaapeli (4 SATA - suorakulmainen)
850mm
(± 10mm)
1 1 1 2 2
Oheislaitekaapeli (4-napainen)
750mm
(± 10mm)
1 1 1 1 2
520mm 115mm 115mm
550mm 100mm 100mm 100mm
505mm 115mm 115mm 115mm
650mm
610mm
600mm
150mm
450mm 100mm 100mm 100mm
