INSTALLAZIONE DEL NUOVO ALIMENTATORE RMx SERIES
Passaggio 1: Rimozione dell’alimentatore esistente
AVVERTENZA! Per garantire un funzionamento corretto, utilizzare esclusivamente i dati DC inclusi nella
dotazione dell’alimentatore, a meno che non si disponga di cavi CORSAIR originali dello stesso tipo.
Confermare la tipologia dei cavi esistenti prima di utilizzarli.
Se si sta assemblando un nuovo sistema, andare direttamente al passaggio 2:
1. Scollegare il cavo di alimentazione CA dalla presa a muro o l’UPS e dall’alimentatore esistente.
2. Scollegare tutti i cavi di alimentazione dalla scheda video, dalla scheda madre e da tutte le periferiche.
3. Seguire le istruzioni riportate nel manuale del telaio per disinstallare l’alimentatore già in uso.
4. Andare al passaggio 2.
Passaggio 2: Installazione del nuovo alimentatore
1. Assicurarsi che il cavo di alimentazione CA dell’alimentatore non sia collegato.
2. Seguire le istruzioni riportate nel manuale del telaio e installare l’alimentatore utilizzando le viti fornite.
3. Collega il cavo da 24 pin (ATX) alla scheda madre. Connettere il cavo a otto pin +12V (EPS12V)
alla scheda madre.
a. Se la scheda madre è dotata di una presa a otto pin +12 V, collegare il cavo a otto pin direttamente alla
scheda madre.
b. Se la scheda madre è dotata di una presa a quattro pin, scollegare i quattro pin dal cavo a otto pin e
collegare il cavo a quattro pin direttamente alla scheda madre.
c. Alcune schede madri richiedono l’utilizzo di prese miste a 8+4 pin; utilizzare il numero di cavi EPS12V
necessario e non utilizzare cavi PCIe.
4. Collegare i cavi per periferiche, i cavi PCI-Express e i cavi SATA.
a. Collegare i cavi SATA alle prese di alimentazione SATA del disco rigido o dell’unità SSD.
b. Se necessario, collegare i cavi PCI-Express alle prese di alimentazione delle schede video PCI-Express.
c. Collegare i cavi per periferiche alle relative periferiche che richiedono un connettore a 4 pin.
d. Verificare che tutti i cavi siano collegati saldamente. Conservare i cavi modulari non utilizzati per eventuali
installazioni future.
5. Collegare il cavo di alimentazione CA all’alimentatore e accenderlo portando l’interruttore sulla posizione ON
(marcata con “I”).

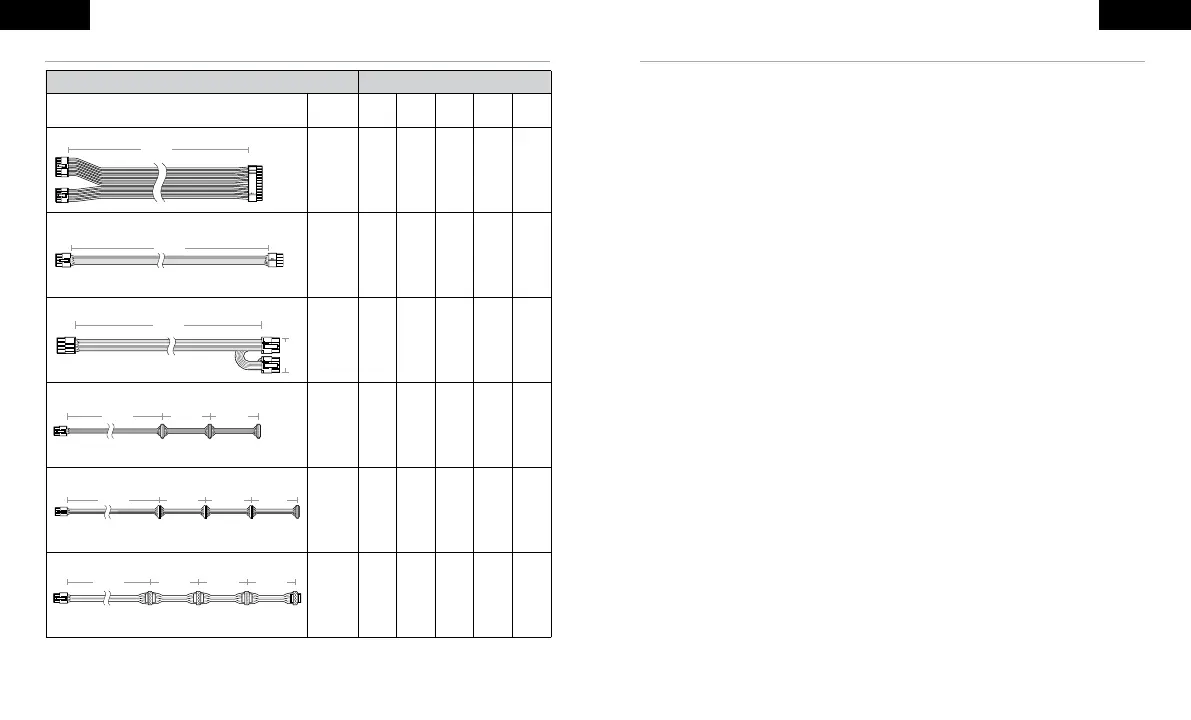

INFORMAZIONI CAVI CORSAIR RMx SERIES
Descrizione Quantità
Connettori
Lunghez-
za totale
550W 650W 750W 850W 1000W
Cavo ATX a 24 pin
610mm
(± 10mm)
1 1 1 1 1
EPS/ATX12V a 8 pin (4+4)
650mm
(± 10mm)
1 2 2 3 3
Cavo PCIe a 8 pin (6+2)
750mm
(± 10mm)
1 2 2 2 3
Cavo SATA (SATA 3 - angolo destro)
750mm
(± 10mm)
1 1 2 2 2
Cavo SATA (SATA 4 - angolo destro)
850mm
(± 10mm)
1 1 1 2 2
Cavo per periferiche (4 pin)
750mm
(± 10mm)
1 1 1 1 2
520mm 115mm 115mm
550mm 100mm 100mm 100mm
505mm 115mm 115mm 115mm
650mm
610mm
600mm
150mm
450mm 100mm 100mm 100mm
