Corsair RMx Series User Manual

90
POLSKI
89
POLSKI
SPIS TREŚCI
BEZPIECZEŃSTWO
WPROWADZENIE
RM550x ...................................................................................................................................................................90
RM650x ...................................................................................................................................................................91
RM750x ...................................................................................................................................................................92
RM850x ...................................................................................................................................................................93
RM1000x .................................................................................................................................................................94
Montaż .....................................................................................................................................................................96
Gratulujemy zakupu nowego zasilacza ATX z serii CORSAIR RMx!
W pełni modułowe zasilacze z serii CORSAIR RMx dostarczają komputerowi niezawodną moc klasy 80 PLUS
Gold oraz mają 140-milimetrowy wentylator o dużej wydajności z technologią lewitacji magnetycznej (ML).
> Zabezpieczenie Nadnapięciowe
Zgodność ze specyfikacją ATX wymaga zabezpieczenia nadnapięciowego wyjść prądu stałego o napięciu 12V,
5V i 3,3V. Funkcja zabezpieczenia nadnapięciowego wyłącza zasilacz, jeżeli napięcie prądu stałego przekroczy
próg określony przez producenta zasilacza.
> Zabezpieczenie Nadprądowe
Zasilacze z serii HX mają zabezpieczenie nadprądowe na szynach 3,3V, 5V i 12V. Zabezpieczenie nadprądowe
utrzymuje poziom wyjściowy szyn zasilania prądem stałym w bezpiecznym zakresie.
> Zabezpieczenie Przed Przekroczeniem Temperatury
Zabezpieczenie przed przekroczeniem temperatury powoduje wyłączenie zasilacza, kiedy temperatura w jego
wnętrzu przekroczy określony poziom. Wynika to zazwyczaj z wewnętrznego przeciążenia prądowego lub
awarii wentylatora.
> Ochrona Przed Zwarciami
Zwarcie definiuje się jako rezystancję wyjściową na poziomie mniejszym niż 0,1 oma. Ochrona przed
zwarciami powoduje między innymi wyłączenie zasilacza w przypadku zwarcia szyny 3,3V, 5V lub 12V
z jakąkolwiek inną szyną lub z masą. Chroni także przed uszkodzeniem urządzenia lub elementów komputera
w razie wystąpienia zwarcia.
0 55
0
110 220 330440
30
25
20
15
10
5
0
95
90
85
80
75
70
100
2
2010 50

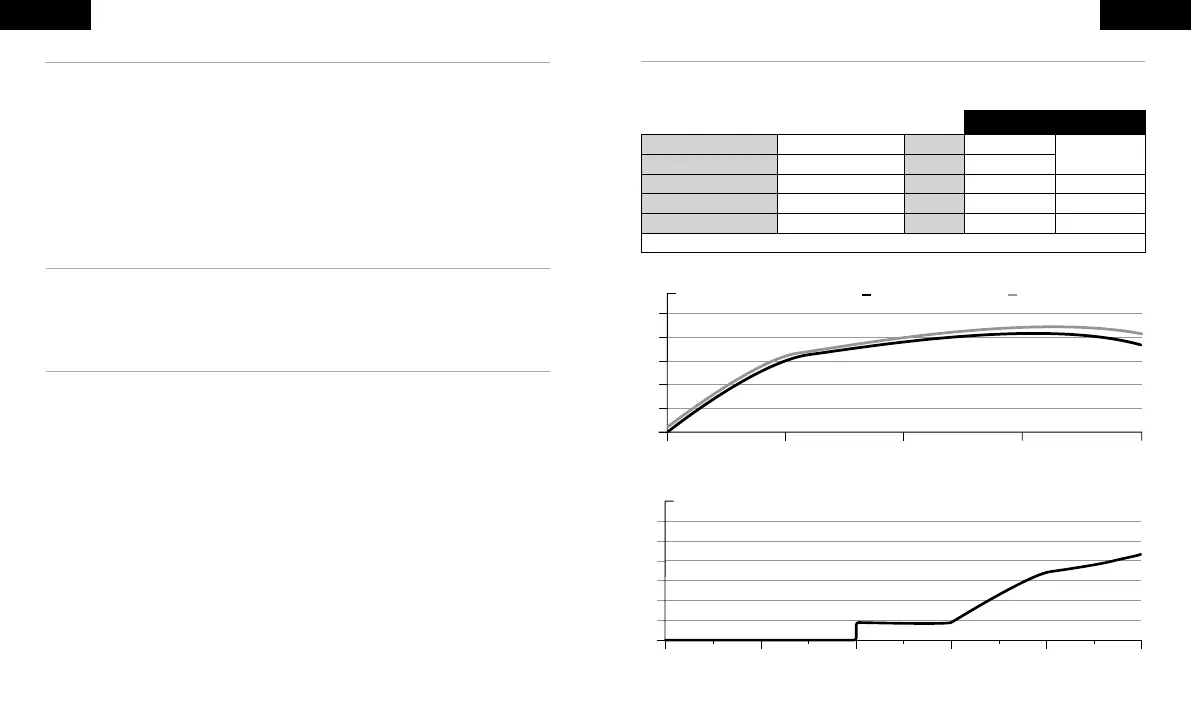

KRZYWA HAŁASU WENTYLATORA ZASILACZA CORSAIR RM550x
POZIOM HAŁASU WENTYLATORA (dB)
MOC WYJŚCIOWA (W)
OBCIĄŻENIE SYSTEMU (%)
EFEKTYWNOŚĆ (%)
TABELA MOCY CORSAIR RM550x MAX. ZAŁADUJ MAX. WYNIK
MODEL RPS0121 +3.3V 20A
130W
CZĘŚĆ NR CP-9020197/75-003895 +5V 20A
AC OCENA WEJŚCIOWA. 100–240V +12V 45.8A 549.6W
PRĄD WEJŚCIOWY 10A–5A -12V 0.3A 3.6W
CZĘSTOTLIWOŚĆ 47–63Hz +5Vsb 3A 15W
CAŁKOWITA MOC: 550W
EFEKTYWNOŚĆ ZASILACZA CORSAIR RM550x
Wymiary: 160mm(dł.) x 150mm(szer.) x 86mm (wys.)
Zawartość opakowania: Zasilacz, przewód zasilania prądem przemiennym, przewody zasilania prądem stałym, opaski
zaciskowe do przewodów, śruby montażowe, ulotka z informacjami o bezpieczeństwie
ZAWARTOŚĆ ZESTAWU I DANE TECHNICZNE RM550x
napięcie wejściowe 115V a.c. napięcie wejściowe 230V a.c.

Corsair RMx Series Specifications

General

Form Factor	ATX
Efficiency Rating	80 Plus Gold
MTBF	100, 000 hours
Warranty	10 years
Zero RPM Fan Mode	Yes
ATX Connector	1
Wattage	550W, 650W, 750W, 850W, 1000W
Molex Connectors	4
Dimensions	150mm (W) x 86mm (H) x 160mm (D)
Modular	Fully Modular
EPS Connector	1/2 (depending on wattage)
