19ASSEMBLY INSTRUCTIONS |

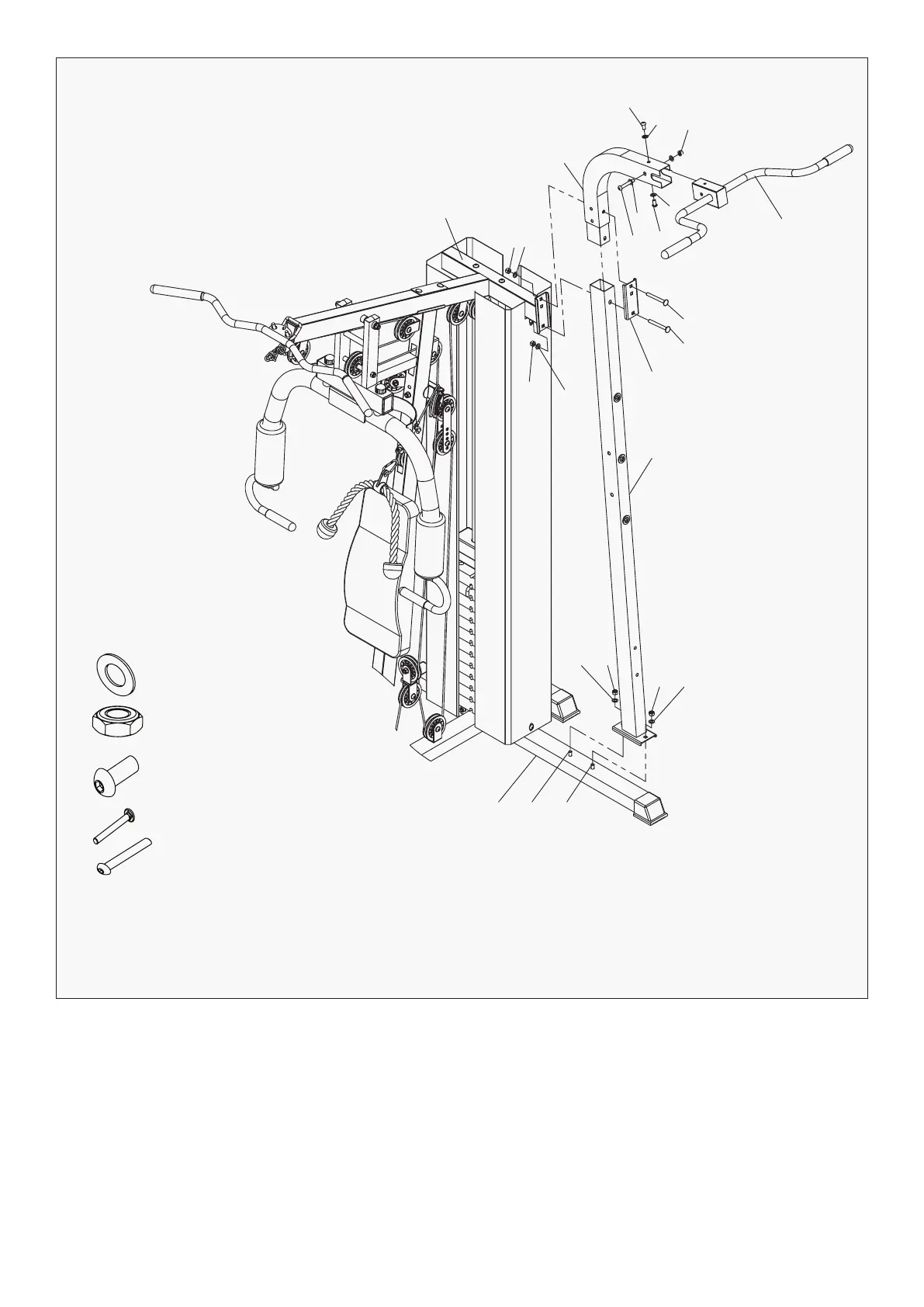

STEP 10
1. Connect the parallel bar diagonal support pipe (91 #) with 2 flat gaskets 10(14 #) and 2 locknut
M10(20 #) to the pre-installed carriage bolt M10x70(32 #) on the rear floor frame (extension)(88 #).
2. Two carriage bolts M10x90(31 #) , two flat gaskets 10(14 #) , two locknut M10(20 #) , and one side
splint b (92 #) are used to connect the parallel bar support-high tension bend (99 #) , the
parallel bar bracing pipe (91 #) and the upper beam frame parallel bar sandbag (90 #).
3. Insert Keola handle (100 #) into parallel Bar support-high stretch bend (99 #) and lock with 4
flat gaskets 10(14 # ), 2 pan heads inner hexagon bolt M10x20(49 #) , 1 pan heads inner hexagon
bolt M10x65(67 #) , 1 locknut M10(20 #).
90
20
14
99
49
14
20
100
14
14
67
49
31
31
92
91
14
14
20
20
14
32
32
88
20
#14 Φ10 - 8pcs
#20 M10 - 5pcs
#49 M10X20 - 2pcs
#31 M10x90 - 2pcs
#67 M10x65 - 1pc
