17
SVENSKA

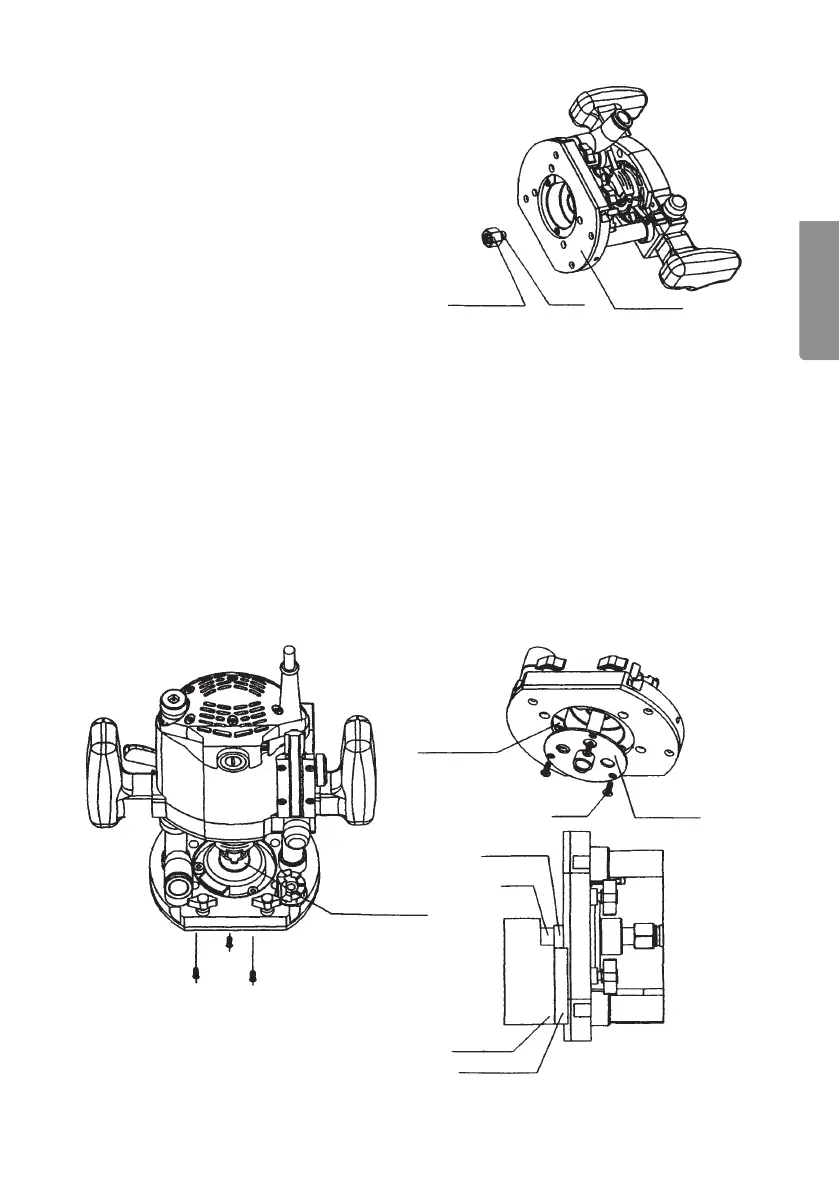

Spännhylsemutter
Spänn-
hylsa
Bottenplatta
Utsugskåpa
Utsugskåpa
Skruv Kopierhylsa
Fräs
Kopierhylsa
Arbetsstycke
Mall
5.3 Ta bort fräs (verktyg)
1. Håll maskinen med bottenplattan uppåt.
2. Tryck in spindellåset.
3. Lossa spännhylsemuttern med nyckeln.
4. Dra ur fräsen ur spännhylsan.
5. Gör ren spännhylsa, spännhylsemutter och
gängorna på spindeln.
6. Dra åt spännhylsemuttern för hand.
5.4 Montera kopierhylsa och utsugskåpa
Ett mycket användbart tillbehör är kopierhylsan som fästs på undersidan och styr
fräsen efter en mall. Börja med att göra en mall, men tänk efter innan du gör den:
Vilken typ av mall: inner? eller ytter?
Innermallens hålkontur ska vara mindre (fräsens radie) än den färdiga hålkonturen
och yttermallens hålkontur ska vara större (fräsens radie) än den färdiga hålkontu-
ren. Prova först på en spillbit!
1. Vänd på maskinen och skruva loss de tre skruvarna som håller fast utsugskåpan.
2. Skruva fast kopierhylsan med de tre bifogade skruvarna.
3. Montera en fräs och ställ in djupanslaget.
4. Obs! Tänk på att fräsdiametern begränsas vid användning av kopierhylsa.
Använd maskeringstejp etc. på anslag eller ämne för att skydda känsliga ytor
vid fräsning.
