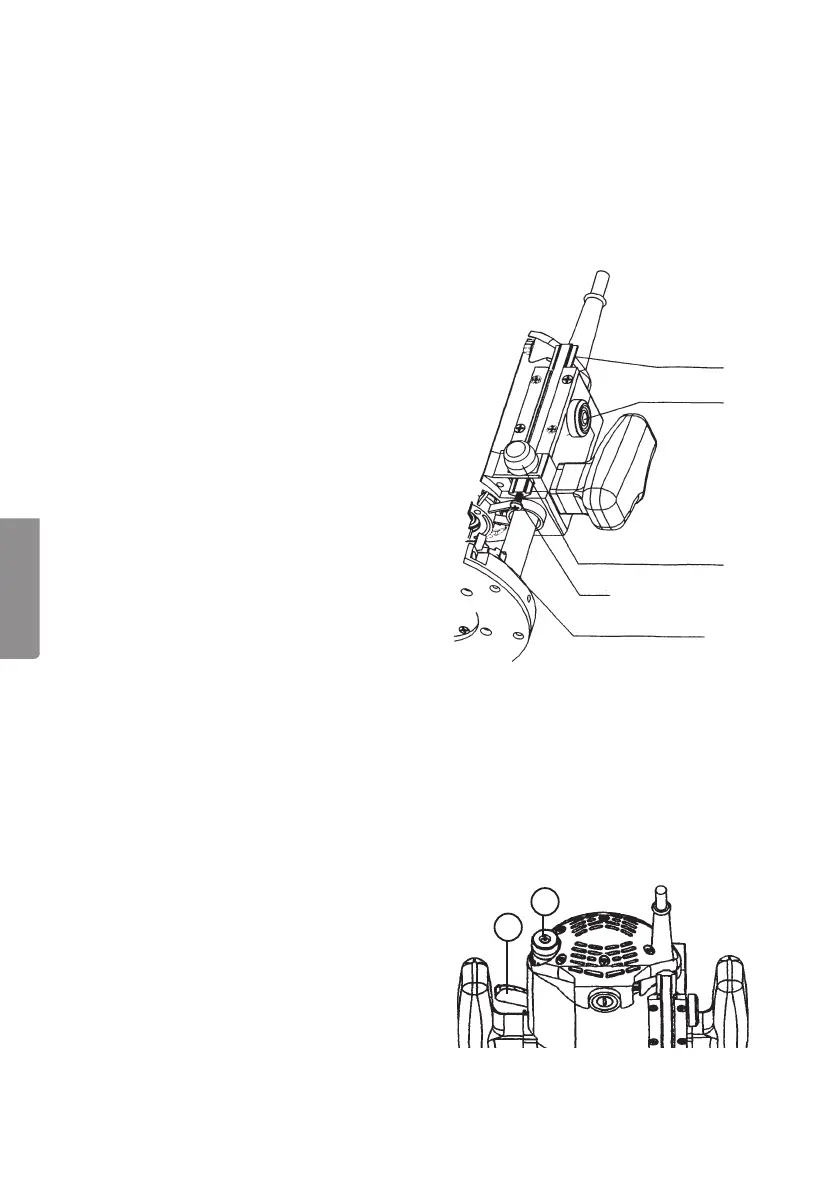

Syvyyden-
rajoitin
Syvyydenrajoitti-
men säätönuppi
Syvyydenrajoitti-
men lukitusnuppi
Ruuvi
Kierrettävä
syvyysvaste
14
13
5.5 Käynnistys ja pysäytys
Pidä käsiyläjyrsimen kahvasta molemmin käsin, paina turvalukko (2) ja sitten virta-
kytkin pohjaan (1). Pysäytä moottori päästämällä virtakytkin.
5.6 Säädettävä kierrosluku
Laitteen yläosassa on kierrosluvun säätönuppi (12). Pieni jyrsinhalkaisija vaatii
suuret kierrosluvut ja päinvastoin. Liian suuri kierrosnopeus saattaa aiheuttaa
palojälkiä.
5.7 Syvyydenrajoittimen säätö
Käsiyläjyrsimessä on asteikollinen syvyy-
denrajoitin, jota säädetään säätöruuvilla (10)
niin, että se sopii materiaalille ja työkalulle.
Säädä syvyydenrajoitin ja lukitse se lukitus-
ruuvilla (9).
5.8 Jyrsimissyvyyden säätö
1. Pidä jyrsinjohteen lukitsinta (13) alas
painettuna koko säädön ajan ja siirrä
käsiyläjyrsintä johteita pitkin oikeaan
kohtaan, päästä lukitsin (13).
2. Hienosäädä jyrsinsyvyys (tarvittaessa).
Hienosäätö tapahtuu pitkällä
kierretangolla, jota säädetään
hienosäätönupilla (14). Hienosäätö:
A. Kierrä hienosäätönuppia (14), kunnes se pysähtyy (myötäpäivään =
alaspäin) maks. 35 kierrosta (kun hienosäädetään koko tangon pituus).
B. Pidä jyrsinjohteen lukitsinta (13) alas painettuna ja suorita hienosäätö
hienosäätönupilla (14), ja päästä lukitsin (13). Hienosäätönupin (14) yksi
kierros vastaa 1,5 mm:ä.
C. Avaa hienosäätönuppia (14) vastapäivään, kunnes se pysähtyy ja palaa
ylimpään työtasoon työn lopettamisen jälkeen (mikäli käytät kierrettävää
syvyysvastetta tai työskentelet jyrsimellä ylimmässä asennossa
seuraavassa työvaiheessa).
Huom! Mikäli hienosäätönuppi (14) on
kierretty alas asti, jyrsintä ei voi nostaa
jyrsinjohteissa ilman hienosäätönupin
avaamista.
