35
SUOMI

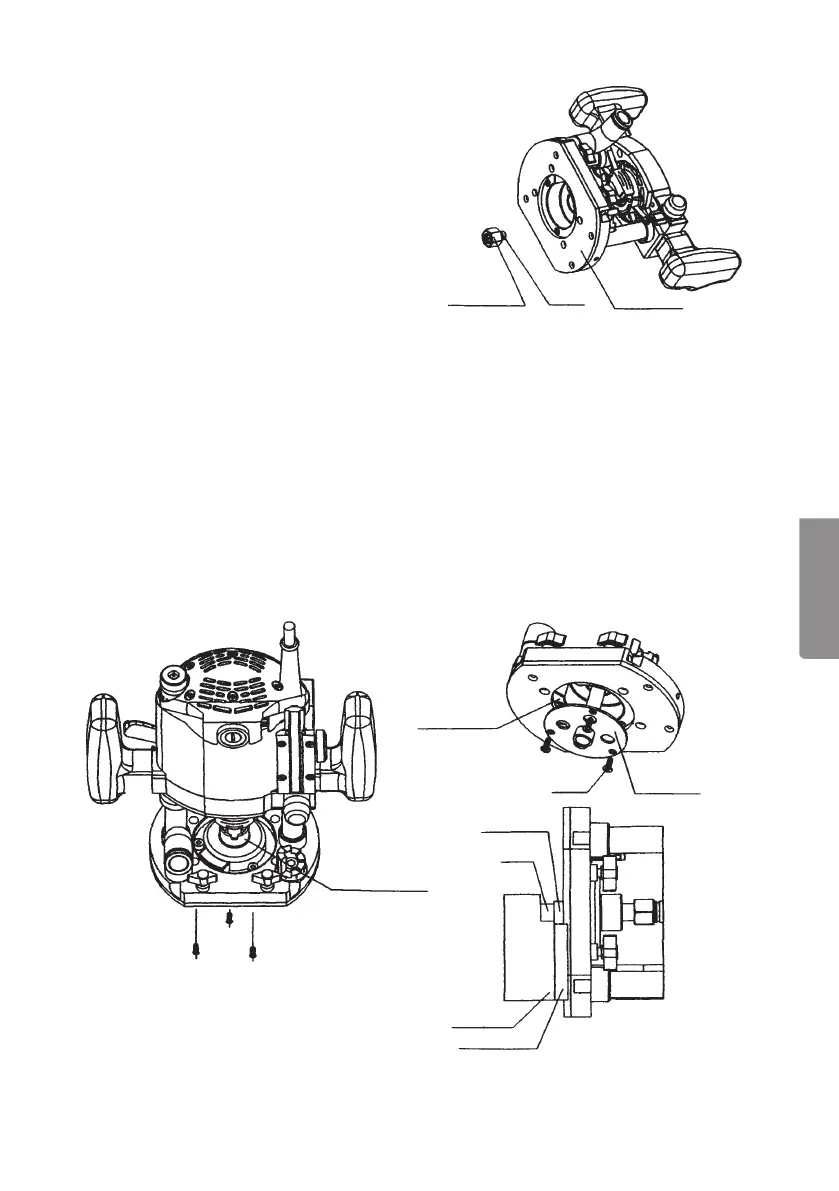

Kiristys-
holkinmutteri
Kiristys-
holkki
Pohjalevy
Imukupu
Imukupu
Ruuvi Jäljennyshylsy
Jyrsin
Jäljennyshylsy
Työkappale
Malli
5.3 Jyrsinterän irrottaminen (työkalu)
1. Käännä kone niin, että pohjalevy on ylöspäin.
2. Paina karalukkoa.
3. Irrota kiristysholkkimutteri avaimella.
4. Irrota jyrsinterä kiristysholkista.
5. Puhdista kiristyshylsy, kiristysholkinmutteri
ja karan kierteet.
6. Kiristä kiristysholkinmutteri käsin.
5.4 Jäljennyshylsyn ja imukuvun asentaminen
Jäljennyshylsy on käytännöllinen työkalu, joka kiinnitetään laitteen alapuolelle ja
ohjaa jyrsintä mallin mukaan. Tee ensin malli. Huomio kuitenkin minkälaisen mal-
lin haluat: sisä- vai ulkomallin?
Sisämallin ääriviivan tulee olla valmiin mallin ääriviivaa pienempi ja ulkomallin
ääriviivan tulee olla valmiin mallin ääriviivaa suurempi. Kokeile ensin koepalaan!
1. Käännä kone ja irrota imukupua paikallaan pitävät kolme ruuvia.
2. Kiinnitä jäljennyshylsy kolmella mukana tulevalla ruuvilla.
3. Asenna jyrsinterä ja säädä syvyydenrajoitin.
4. Huom! Ota huomioon, että jäljennyshylsyn käyttö asettaa rajoituksia jyrsinterän hal
-
kaisijalle. Käytä maalarinteippiä tms. suojaamaan herkkiä pintoja jyrsinnän ajaksi.
