COUGAR MX600 MINI - Page 11

CONTROLLING LIGHTING MODES
RGB灯效操作说明 , RGB燈效操作說明
20 21
若您想使用PWM功能调整风扇转速，请一定要将4 pin PWM 风扇接口接在主板上。
若您想使用PWM功能調整風扇轉速，請一定要將4 pin PWM 風扇接口接在主板上。
If you want to use the PWM function
then the 4 Pin connector must be connected to a 4 Pin header on the motherboard.

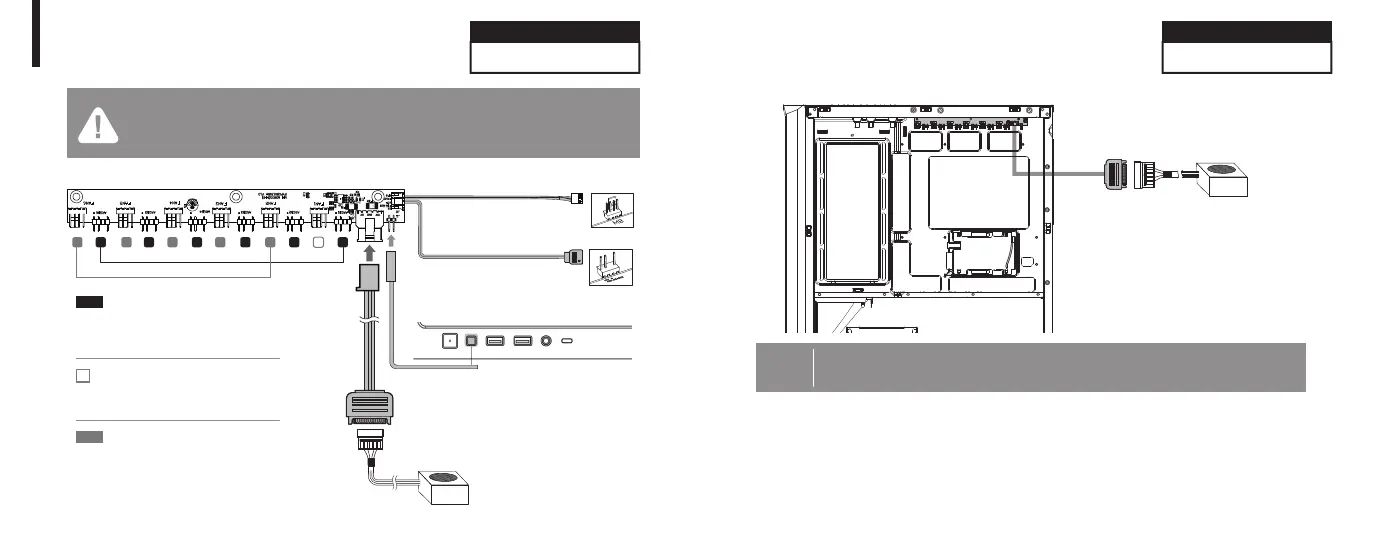

Please connect the power connector to the PSU and you can short press the
RGB SW button to switch the 18 beautiful lighting effects we have preset for you.
模式一：18种预设灯效 , 模式一：18種預設燈效
请先将灯控板电源线接上电源供应器，然后就可以透过短按RGB灯效控制键的方式，切换18种预设灯效。
請先將燈控板電源線接上電源供應器，然後就可以透過短按RGB燈效控制鍵的方式，切換18種預設燈效。
First Mode : 18 Default Lighting Effects
1
5V / 3 Pin
Addressable RGB adapter
5V / 3 Pin可编程主板接头
5V / 3 Pin可編程主板接頭
LED SW
RGB SW button
RGB灯效控制切换线
RGB燈效控制切換線
4 Pin PWM fan connector
4 Pin PWM 风扇接头
4 Pin PWM 風扇接頭
89
10
11
12
1
2
3
4
5
6
7
The sub connector of fan speeds
风扇转速副控接口 , 風扇轉速副控接口
8~12
5V / 3 Pin Addressable RGB connectors
5V / 3 Pin可编程ARGB接口
5V / 3 Pin可編程ARGB接口
1~6
电源 , 電源
Power suppy
电源 , 電源
Power suppy
灯控板电源线 , 燈控板電源線
Power cable
灯控板电源线
燈控板電源線
Power cable
The main connector of fan speeds
风扇转速主控接口 , 風扇轉速主控接口
7
MX600 MINI RGB ONLY
风扇控制板仅限MX600 MINI RGB
風扇控制板僅限MX600 MINI RGB
MX600 MINI RGB ONLY
风扇控制板仅限MX600 MINI RGB
風扇控制板僅限MX600 MINI RGB
