COUGAR MX600 MINI - Assembly Drawing

7

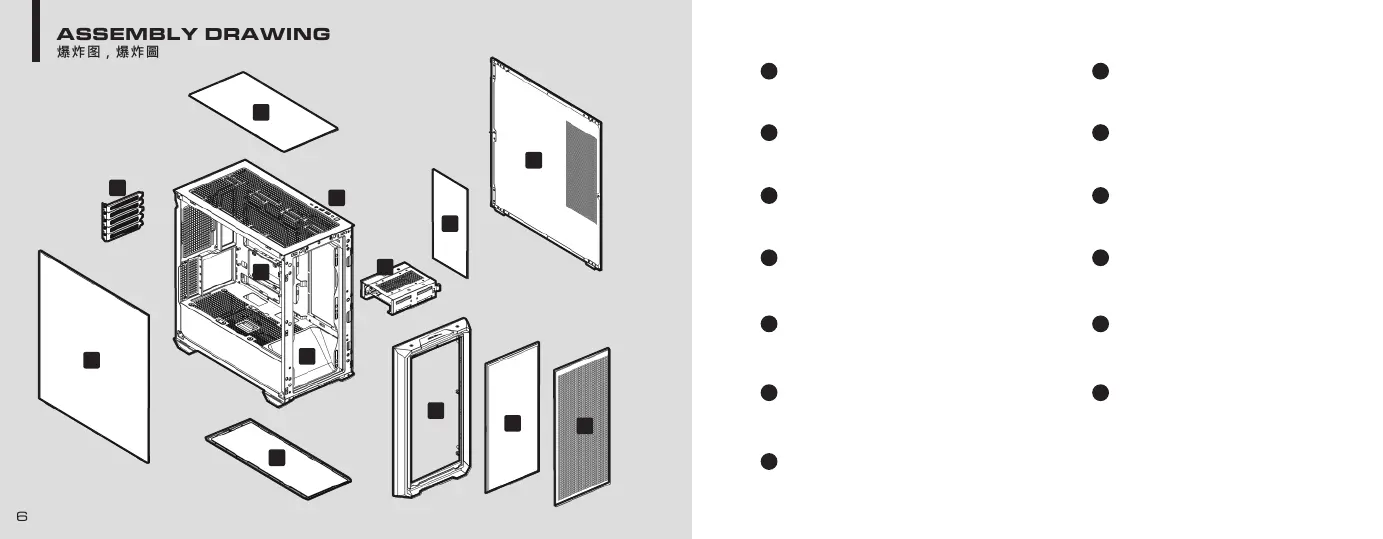

ASSEMBLY DRAWING
爆炸图 , 爆炸圖
6
A
J
K
L
M
B
C
D
F
G
H
I
E
Type C Gen 2 / USB 3.0 / 4 Pole Headset Audio Jack
A
Type C Gen 2 / USB 3.0 / 四极音效孔
Type C Gen 2 / USB 3.0 / 四極音效孔
B
Airflow front panel
金属网孔前饰板
金屬網孔前飾板
C
Front panel
前面板
前面板
D
Air guide shroud
气流导风罩
氣流導風罩
E
Front dust filter
前板防尘滤网
前板防塵濾網
F
Top dust filter
上盖防尘滤网
上蓋防塵濾網
G
Right dust filter
右侧板防尘滤网
右側板防塵濾網
H
Bottom dust filter
底板防尘滤网
底板防塵濾網
I
Tempered glass side panel
玻璃左侧板
玻璃左側板
K
3.5” HDD cage and HDD tray
3.5”HDD硬盘架与硬盘托盘
3.5”HDD硬碟架與硬碟托盤
M
Expansion slots
扩充槽档板
擴充槽檔板
J
Airflow right side panel
金属网孔右侧板
金屬網孔右側板
L
2.5” SSD tray
2.5”SSD托盘
2.5”SSD托盤
