Craftmade Laval 52 - Assemblage du Ventilateur

page 4

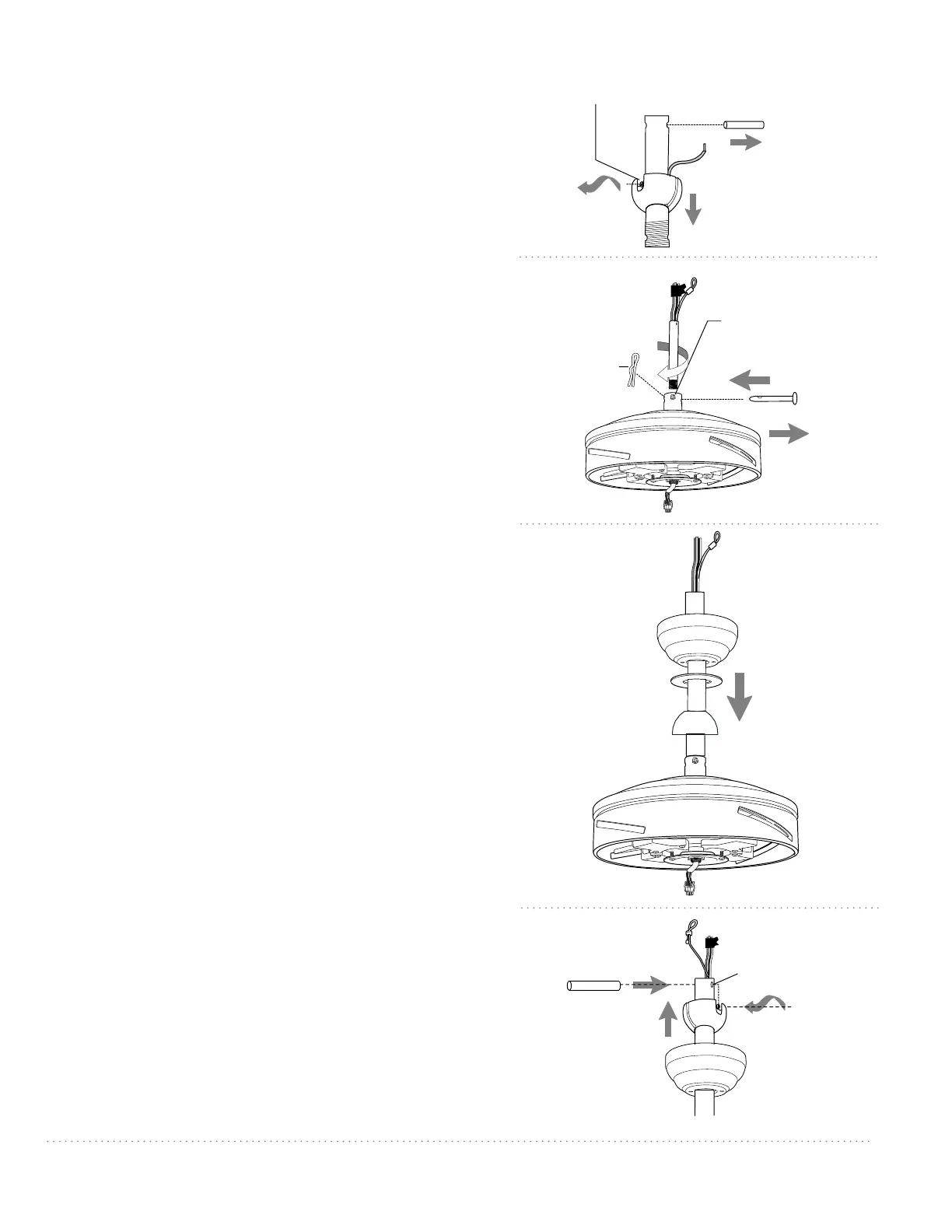

5. Assemblage du ventilateur.
Retirez la boule de suspension de la tige de suspension
fournie en desserrant la vis de pression de la boule de
suspension. Abaissez la boule de suspension et retirez la
goupille de blocage, puis faites glisser la boule de
suspension pour la retirer de la tige de suspension.
[Reportez-vous au schéma 1.]
Desserrez les vis de pression et écrous de la chape en haut
du boîtier du moteur. Retirez la goupille et l’attache de la
chape du boîtier du moteur. [Reportez-vous au schéma 2.]
Conseil : Pour vous préparer à enler les ls électriques
dans la tige de suspension, posez un petit morceau de
ruban isolant aux extrémités des ls électriques--ceci
gardera les ls ensemble, puis enlez-les dans la tige de
suspension. [Reportez-vous au schéma 2.]
Déterminez la longueur de la tige de suspension que vous
souhaitez utiliser. Enlez le câble de sécurité et les ls
électriques par l’extrémité letée de la tige de suspension
et tirez l’excès de mou de l à partir de l’extrémité
supérieure de la tige de suspension. [Reportez-vous au
schéma 2.]
Vissez la tige de suspension sur la chape du boîtier du
moteur, jusqu’à ce que les trous de goupille et d’attache de
la tige de suspension soient alignés sur les trous de la
chape-assurez-vous que les ls ne sont pas tordus. Replacez la
goupille et l’attache retirées auparavant. Serrez bien les vis
de pression et les écrous de la chape. [Reportez-vous au
schéma 2.]
Repérez le couvercle de monture dans le sac de quincaillerie.
Faites glisser le couvercle de la chape, le couvercle de
monture et la monture par-dessus la tige de suspension.
[Reportez-vous au schéma 3.] (Remarque : Le couvercle de
monture doit être tourné avec le côté brillant vers le boîtier
du moteur. )
Enlez le câble de sécurité et les ls dans la boule de
suspension, puis faites glisser la boule de suspension
par-dessus la tige de suspension--vous devez vous assurer
que le haut de la tige de suspension est dotée d’un trou de
vis de pression; servez-vous de ce trou pour installer la vis
de pression. Insérez la goupille de blocage dans le haut de
la tige de suspension et élevez la boule de suspension.
Assurez-vous que la goupille de blocage est alignée sur les
fentes à l’intérieur de la boule de suspension. Serrez bien la
vis de pression. [Reportez-vous au schéma 4.] Abaissez le
couvercle de la chape jusqu’au boîtier du moteur.
AVERTISSEMENT : Ne pas serrer complètement la vis
de pression sur la boule de suspension pourrait entraîner
le desserrage du ventilateur et éventuellement sa chute.
[« Assemblage du ventilateur » suite à la page suivante.]
vis de pression
boule de suspension
goupille de blocage
schéma 1
schéma 3
schéma 2
vis de pression
et écrou
de la chape
goupille
attache
tige de suspension
câblage électrique
câble de sécurité
monture
boîtier
du moteur
tige de suspension
couvercle
de chape
couvercle
de monture
REMARQUE : Les mesures et consignes de sécurité importantes
de ce manuel ne sont pas destinées à couvrir toutes les conditions
et situations possibles. L’utilisateur doit comprendre qu’il est
essentiel de faire preuve de bon sens et de prudence pendant
l’installation et l’utilisation de ce ventilateur.
schéma 4
trou pour vis de pression
vis de pression
boule de suspension
monture
goupille
de blocage
