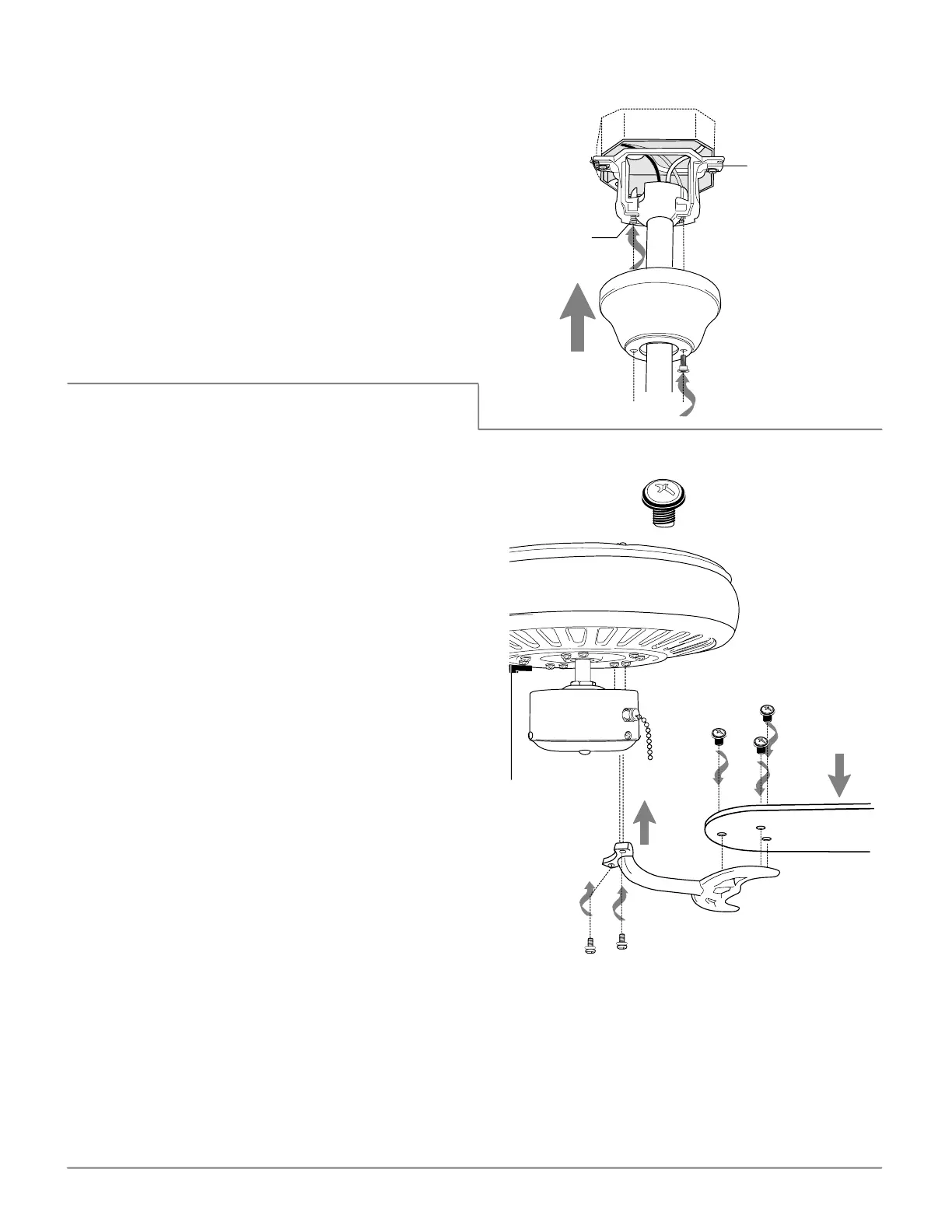

7. Colocación de la cubierta decorativa.
cubierta
decorativa
soporte de
montaje
tornillo
Localizar los 2 tornillos en la parte inferior del
soporte de montaje y quitar el tornillo que está
localizado más cerca del extremo abierto del
soporte de montaje. Aflojar parcialmente el otro
tornillo. Elevar la cubierta decorativa hasta el
soporte de montaje. Poner la parte redondeada
del agujero con ranura en la cubierta decorativa
encima del tornillo aflojado en el soporte de
montaje y empujar hacia arriba. Girar la cubierta
decorativa para cerrarla. Volver a introducir el
tornillo que se quitó anteriormente y luego
apretar bien ambos tornillos.
8. Colocación de las aspas.
ADVERTENCIA: Para reducir el riesgo de
lesiones corporales graves, NO utilizar
herramientas eléctricas para ensamblar las
aspas. Si aprieta demasiado los tornillos, las
aspas podrían agrietarse y quebrarse.
Para ahorrar tiempo: Se pueden poner las
arandelas en los tornillos que son para las aspas
antes de colocar las aspas.
Localizar los 15 tornillos/arandelas para fijar las
aspas en uno de los paquetes de artículos de
ferretería. Agarrar uno de los brazos para las
aspas y juntarlo con una de las aspas (a la venta
por separado) para alinear los agujeros.
Introducir 3 tornillos/arandelas para fijar las
aspas con los dedos primero y luego apretar
los tornillos bien con un destornillador de
estrella Phillips. Repetir el procedimiento con
las demás aspas.
Sacar los tornillos para los brazos para el aspa/
arandelas de seguridad del lado inferior del
motor. Si se han instalado soportes de plástico
con los tornillos para los brazos para el
aspa/arandelas de seguridad, desechar los
soportes de plástico (guardar los tornillos para
el brazo para el aspa/arandelas de seguridad
para asegurar los brazos para el aspa). Alinear los
agujeros de uno de los brazos para las aspas con
los agujeros para los tornillos en el motor y fijar
el brazo para el aspa con los tornillos para los
brazos para el aspa/arandelas de seguridad.
Antes de apretar los tornillos bien, repetir el
mismo procedimiento con los demás brazos
para las aspas. Apretar bien todos los tornillos.
NOTA: Apretar los tornillos para los brazos para
el aspa dos veces al año.
bastidor
del motor
tornillo/arandela
para fijar el aspa
soporte
de plástico
del motor
brazo para
el aspa
aspa
tornillos/arandelas
para fijar el aspa
tornillos para el
brazo para el aspa/
arandelas de
seguridad
página 7
