página 8
bastidor del motor
conectador para el
juego de luz

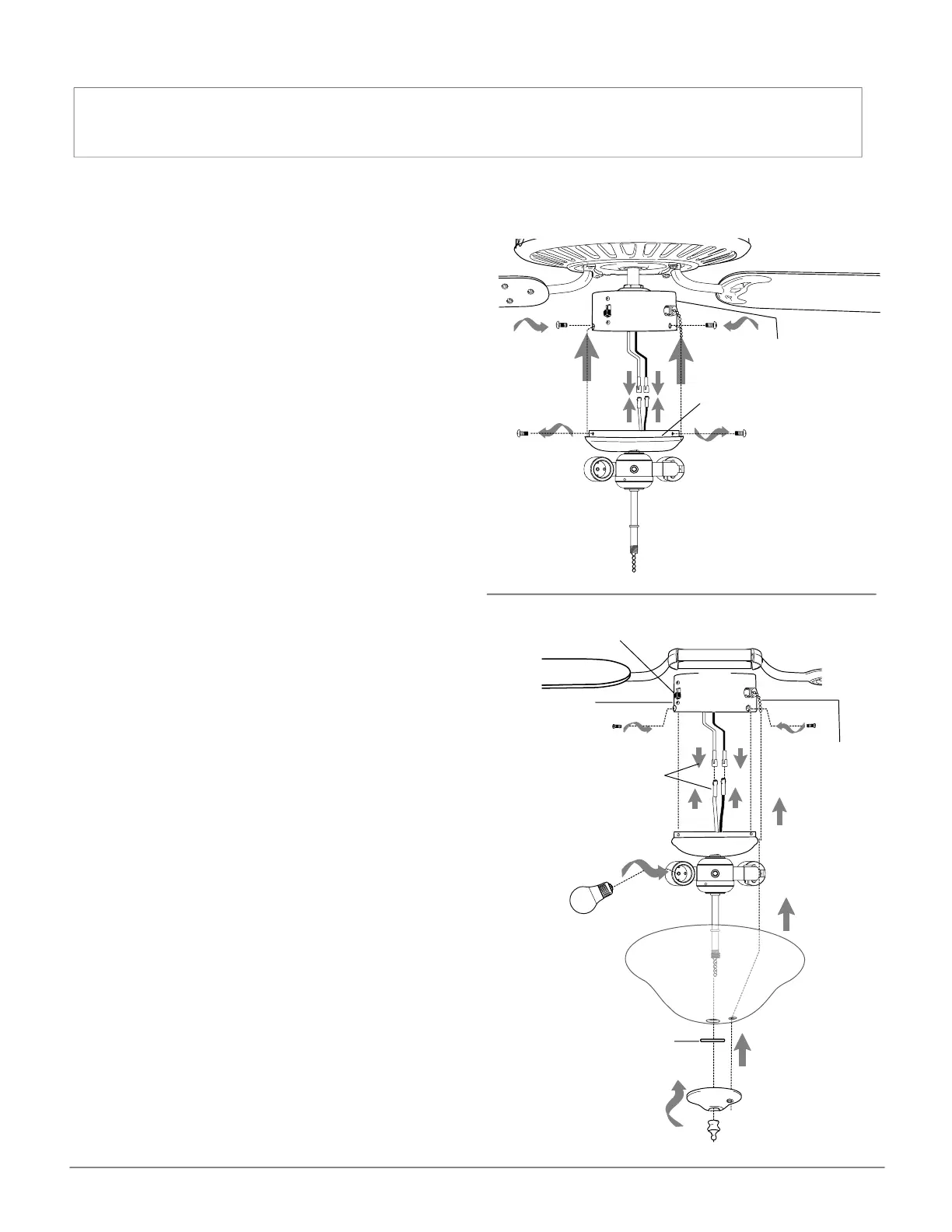

9. Instalación del juego de luz, opciones de 1 sola luz.
Quitar los 3 tornillos de la cubierta de la caja de
encendido (en la parte superior del conectador para
el juego de luz).
Localizar los cables AZUL (o NEGRO) y BLANCO en la
caja de encendido etiquetados "FOR LIGHT KIT
CONNECTION" (PARA ENCHUFE DEL JUEGO DE LUZ).
Quitarles y tirar el plástico que liga los 2 cables.
Conectar el cable BLANCO de la caja de encendido
al cable BLANCO del conectador para el juego de luz.
Conectar el cable AZUL (o NEGRO) de la caja de
encendido al cable NEGRO del conectador para el
juego de luz. Asegurarse de que las conexiones tipo
"molex" se cierren bien con un clic.
Alinear los agujeros en la cubierta de la caja de
encendido con los agujeros en la caja de encendido.
(NOTA: La abertura en el borde de la cubierta de la
caja de encendido debe alinearse con el interruptor
de reversa en la caja de encendido para que se ajuste
bien.) Sujetar el conectador para el juego de luz a la
caja de encendido con los 3 tornillos que se quitaron
anteriormente. Apretar bien los 3 tornillos con un
destornillador de estrella Phillips.
Instalar las bombillas que se incluyeron con el juego
de luz.
IMPORTANTE: Cuando necesite reemplazar las
bombillas, favor de dejar que se enfríen las bombillas
y la pantalla antes de tocarlas.
Quitar el adorno con rosca, la placa del adorno con rosca
y la arandela con rosca del conectador para el juego de
luz. Subir la pantalla para pasar las cadenas de encendido
por los agujeros correspondientes en la pantalla. Alinear
la varilla roscada en el conectador para el juego de luz
con el agujero de en medio de la pantalla y empujar
desde abajo cuidadosamente dejando que la varilla
roscada pase por el agujero. (Asegurarse de que la cadena
de encendido de la caja de encendido no roce contra la
bombilla mientras esté prendido el ventilador.) Asegurar
la pantalla con la arandela con rosca. NO apretarla
demasiado ya que la pantalla se puede rajar o romper.
Alinear el agujero de en medio de la placa del adorno
con rosca con la varilla roscada, dejando que las cadenas
de encendido pasen por los agujeros correspondientes
en la placa del adorno con rosca y empujar hacia arriba.
Pasar la cadena de encendido de en medio por el
agujero en el adorno con rosca y asegurar la pantalla
al conectador para el juego de luz apretando el adorno
con rosca. NO apretar el adorno con rosca demasiado ya
que la pantalla se puede rajar o romper.
Favor de pasar a la Sección 11 en la página 10 para
terminar la instalación.
pantalla
bombilla
conectador para
el juego de luz
caja de
encendido
cadena de
encendido
del ventilador
interruptor
de reversa
negro
azul (o
negro)
blanco
conexiones tipo
"molex"
blanco
adorno con rosca
placa del adorno
con rosca
arandela con rosca
caja de encendido
cubierta de la
caja de encendido
conexiones
tipo "molex"
*Para los Modelo P101 y P211, seguir las instrucciones de esta página.
*Para los Modelos P104 y P114, favor de pasar a las instrucciones de la página 10.
