Préparation
1
Étape 1
Désactivez les disjoncteurs et l'interrupteur mural
régissant les conducteurs d'alimentation du ventilateur.
Avertissement: le non débranchement de l'alimentation
électrique avant l'installation du ventilateur peut entraîner
de graves blessures, voire la mort. Pour éviter les décharges
électriques, ce ventilateur doit être installé avec un
interrupteur mural isolant.

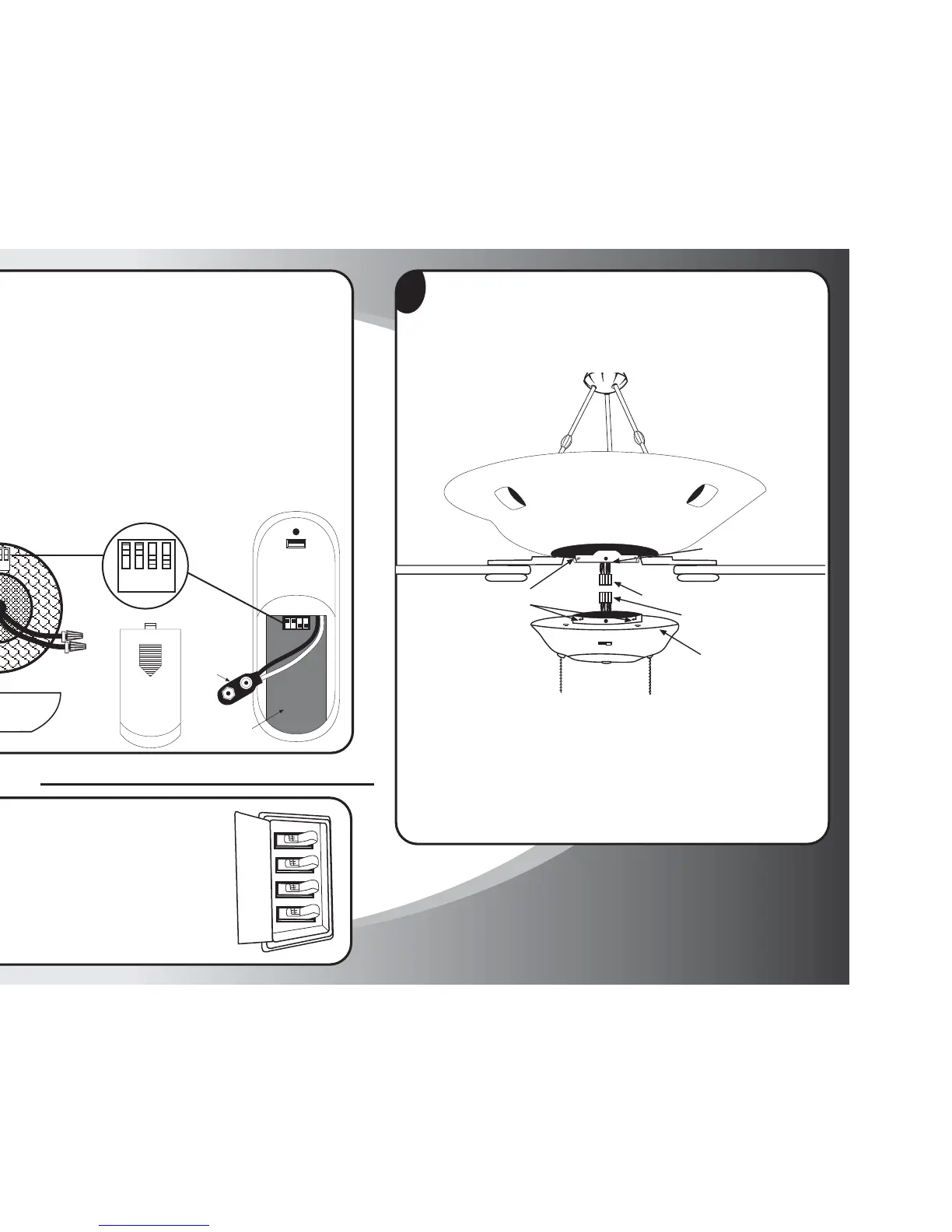

Réglage des interrupteurs à fréquence
L'unité de commande murale fonctionne grâce à un ensemble d'interrupteurs
à fréquence qui sont préréglés en usine. Il existe deux ensembles d'interrupteurs
à fréquence. Les interrupteurs sur la commande murale se situent sur le
panneau frontal, sous la plaque. Les interrupteurs sur le ventilateur se situent
sur le module de réception placé sur le haut du ventilateur (voir schéma).
Les interrupteurs peuvent être réglés sur n'importe quelle position, à condition
toutefois que les interrupteurs de l'unité murale et du module de réception
soient positionnés sur les mêmes réglages. Tous les modules (RF) et émetteurs
sont livrés de l'usine avec les commutateurs DIP réglés en position ON
(Marche).
Pour remplacer les piles, appuyez simplement sur la languette et faites glisser
le couvercle du compartiment à piles. Enfoncez une pile de 9 volts sur la
borne et replacez le tout à l'intérieur du compartiment. Remettez le couvercle
en place en le faisant glisser sur la télécommande.
1234
ON
Télécommande
Borne de
la pile
PUSH
Boîtier de la
télécommande
1234
ON
Couvercle
du boîtier
Étape 2
Retirez le boîtier d'interrupteur existant en dévissant les vis latérales (F)
sur l'unité. Cela permettra d'abaisser le boîtier. Débranchez le câblage
modulaire (A) et (B) et retirez le boîtier d'interrupteur existant.
2
Avec le module TCS-PLUS®, repérez les deux prises de câblage modulaire
(A) et (B), l'une sortant de la plaque de montage en bas du boîtier du
moteur et l'autre sur le boîtier d'interrupteur. Alignez les deux prises de
façon à ce que les verrous latéraux sur les prises s'enclenchent lorsque vous
les poussez l'une dans l'autre. Poussez fermement les deux prises l'une dans
l'autre jusqu'à ce qu'elles soient verrouillées (assurez-vous que tous les fils
sont bien encastrés dans les connecteurs en plastique).
Prises de câblage modulaire (A)
Prises de câblage
modulaire (B)
Assemblage du boîtier
de l'interrupteur
(9)
Plaque de montage (E)
Vis (F)
Fentes de montage (D)
