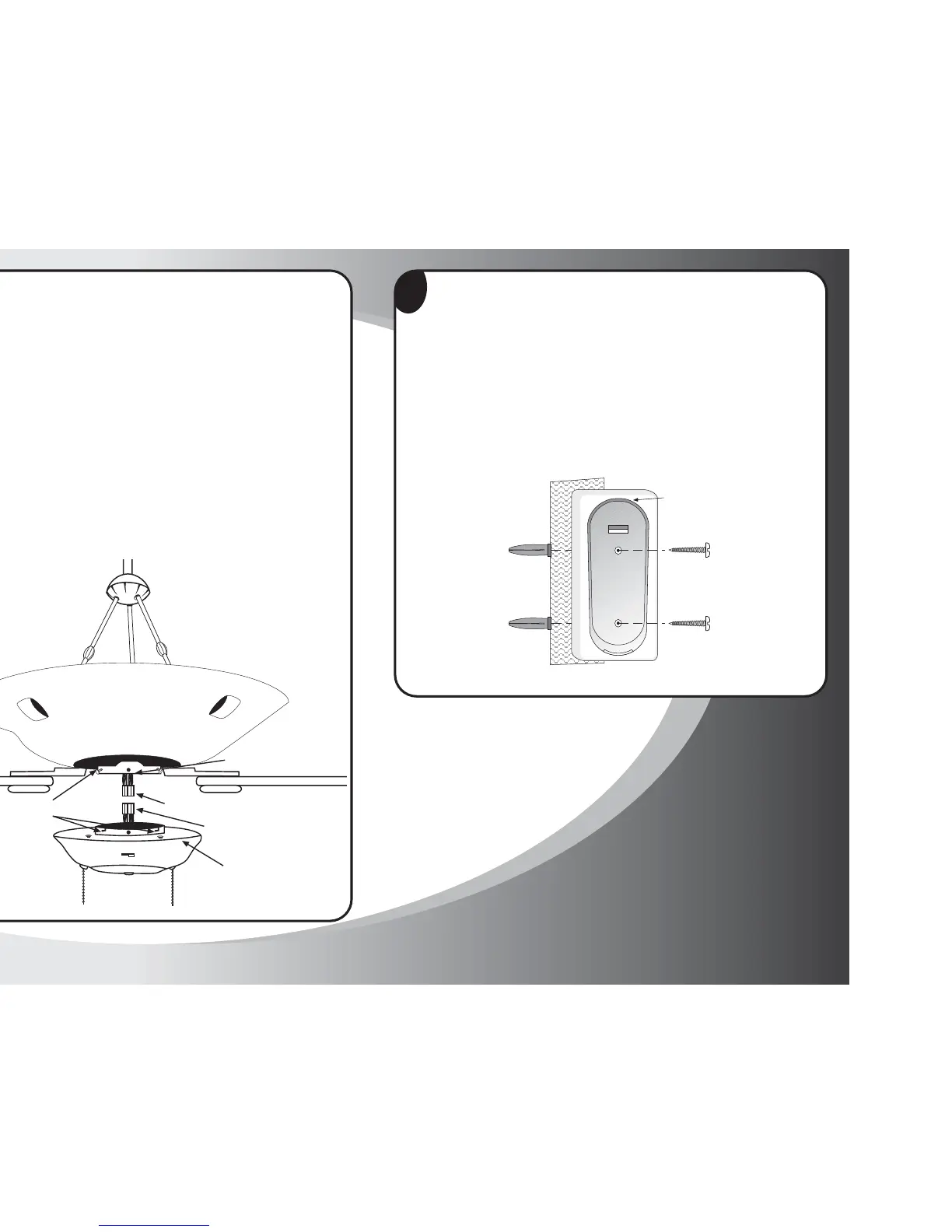

Instalación del soporte de la pared
Su control remoto ha sido diseñado para poder ser operado estando montado
a la pared. El control vienea con el soporte para la pared, dos tornillos y dos
anclas para la pared. Detenga el soporte empujándolo contra la pared y marque
los agujeros para los tornillos, haciendo un agujero de un cuarto de pulgada.
Presione las anclas para la pared e introdúzcalas a los agujeros. Utilizando los
tornillos, fije el soporte a las anclas de la pared como se ilustra. La parte de
atrás del control remoto ha sido ranurada para que se ajuste fácilmente al
soporte. El control remoto puede operarse desde la pared o sacarse del soporte
para ser utilizado como control portátil.
4
Ancla para
pared
Soporte
para pared
Tornillos de
montaje
3
Paso 3
1. Para instalar el ensamblaje de la caja del interruptor (9), ubique ambos
enchufes modulares de cableado (A) y (B). Uno se extiende desde la placa de
montaje (E) en la parte inferior de la estructura del ventilador y el otro se
extiende desde la caja del interruptor (9). Alinee los dos enchufes de tal modo
que el seguro del lado de los enchufes se enganche al unirse. Una ambos enchufes
firmemente hasta que se enganchen.
2. Suelte 2 de los 3 tornillos (F) en la placa de montaje. Retire completamente
uno de los tornillos. Suba la caja del interruptor (9) y alinee las ranuras de
montaje (D) en la caja del interruptor con los tornillos de montaje (F) en la
placa de montaje de la parte inferior de la estructura del ventilador. Gire la
caja del interruptor hacia la derecha hasta que ambos tornillos se asienten
totalmente en las ranuras de montaje. Vuelva a colocar el tornillo que quitó.
Apriete los tres tornillos de montaje firmemente.
IMPORTANTE: Revise que no haya cables atascados en las ranuras de montaje o apretados
entre la caja del interruptor y la placa de montaje.
Enchufe modular de cableado (A)
Enchufe modular de
cableado (B)
Caja del interruptor (9)
Tornillos (D)
Ranuras de montaje (D)
Placa de montaje (E)
