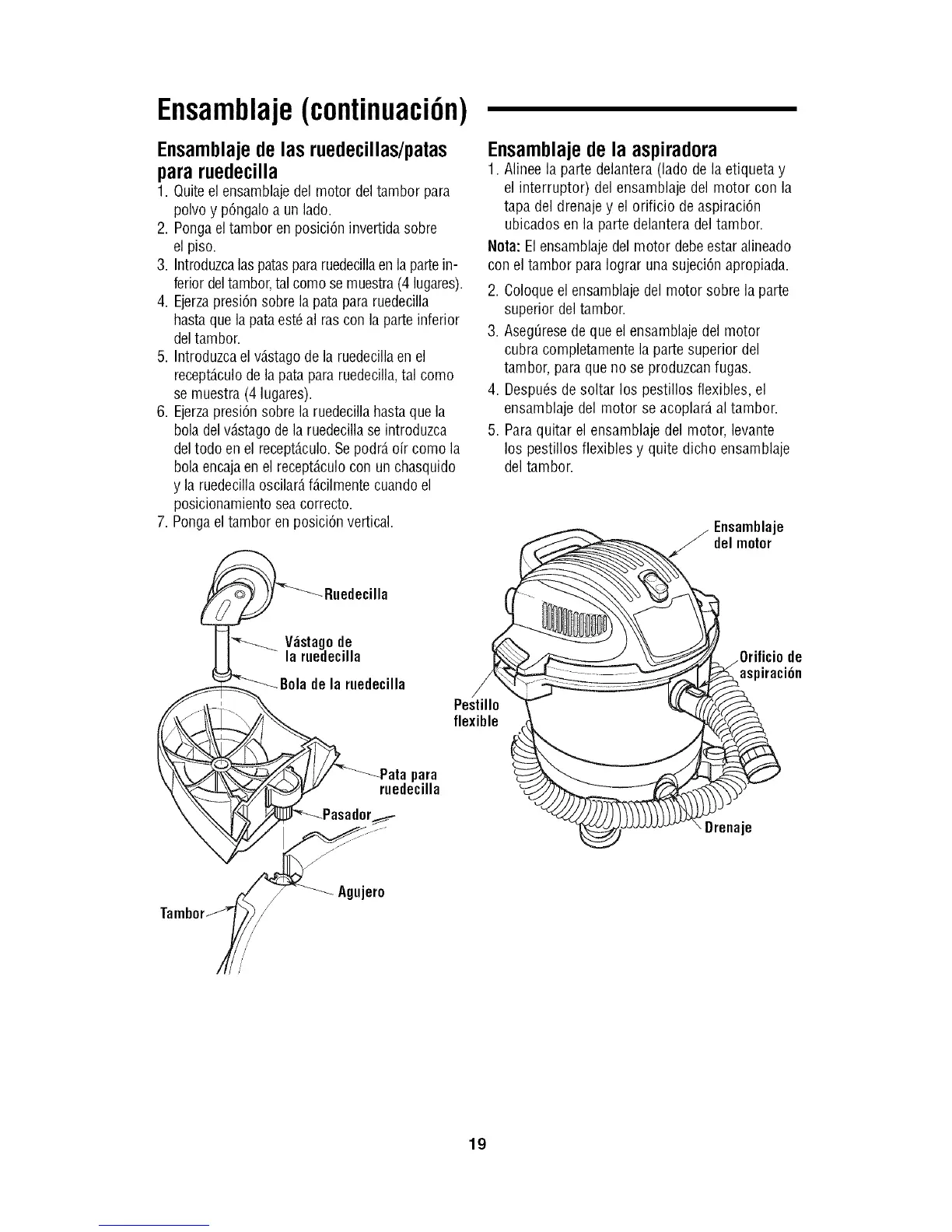

Craftsman 113.177621 - Ensamblajede las Ruedecillas;Patas para Ruedecilla; Ensamblajede la Aspiradora

Ensamblaje(continuaci6n)
Ensamblajedelas ruedecillas/patas
para ruedecilla
1. Quiteel ensamblajedelmotor deltamborpara
polvoy p6ngaloa unlado.
2. Pongaeltamborenposici6ninvertidasobre
el piso.
3. Introduzcalaspataspararuedecillaenla partein-
feriordeltambor,tal comosemuestra(4lugares).
4. Ejerzapresi6nsobrela patapararuedecilla
hastaquelapataest6al rasconla parteinferior
deltambor.
5. Introduzcael v_.stagodela ruedecillaenel
recept_.culode lapatapararuedecilla,tal como
se muestra(4lugares).
6. Ejerzapresi6nsobrela ruedecillahastaquela
boladelv_.stagodela ruedecillaseintroduzca
deltodo enel recept_.culo.Sepodr_,ofr comola
bolaencajaenel recept_.culoconunchasquido
y la ruedecillaoscilar_,f_.cilmentecuandoel
posicionamientoseacorrecto.
7. Pongaeltamborenposici6nvertical.
V_stagode
laruedecilla
delaruedecilla
Pestillo
flexible
Ensamblajedela aspiradora
1. Alineela partedelantera(ladode laetiquetay
el interruptor) del ensambiajedel motor con ia
tapadel drenajey el orificio deaspiraci6n
ubicadosen ia partedeianteradel tambor.
Nora:Elensambiajedel motor debeestaralineado
conel tamborparaIograrunasujeci6napropiada.
2. Coloqueel ensamblajedelmotor sobrelaparte
superiordel tambor.
3. AsegOresedeque elensamblajedelmotor
cubracompletamentela partesuperiordel
tambor,paraquenose produzcanfugas.
4. Despu6sdesoltar los pestillosflexibles,el
ensamblajedel motor se acoplar_,al tambor.
5. Paraquitar el ensamblajedel motor, levante
los pestillosflexiblesy quite dicho ensamblaje
deltambor.
Ensamblaje
delmotor
J
Orificiode
aspiraci6n
i
para
ruedecilla
•Drenaje
gujero
/
//
/
19
