Elementos necesarios:
Perno con cabeza de hongo de 1/4-20 x 5/8” (Cant.: 6)
Arandela de 11/32” (Cant: 6)
Tuerca con brida dentada de 1/4-20 (Cant.: 6)

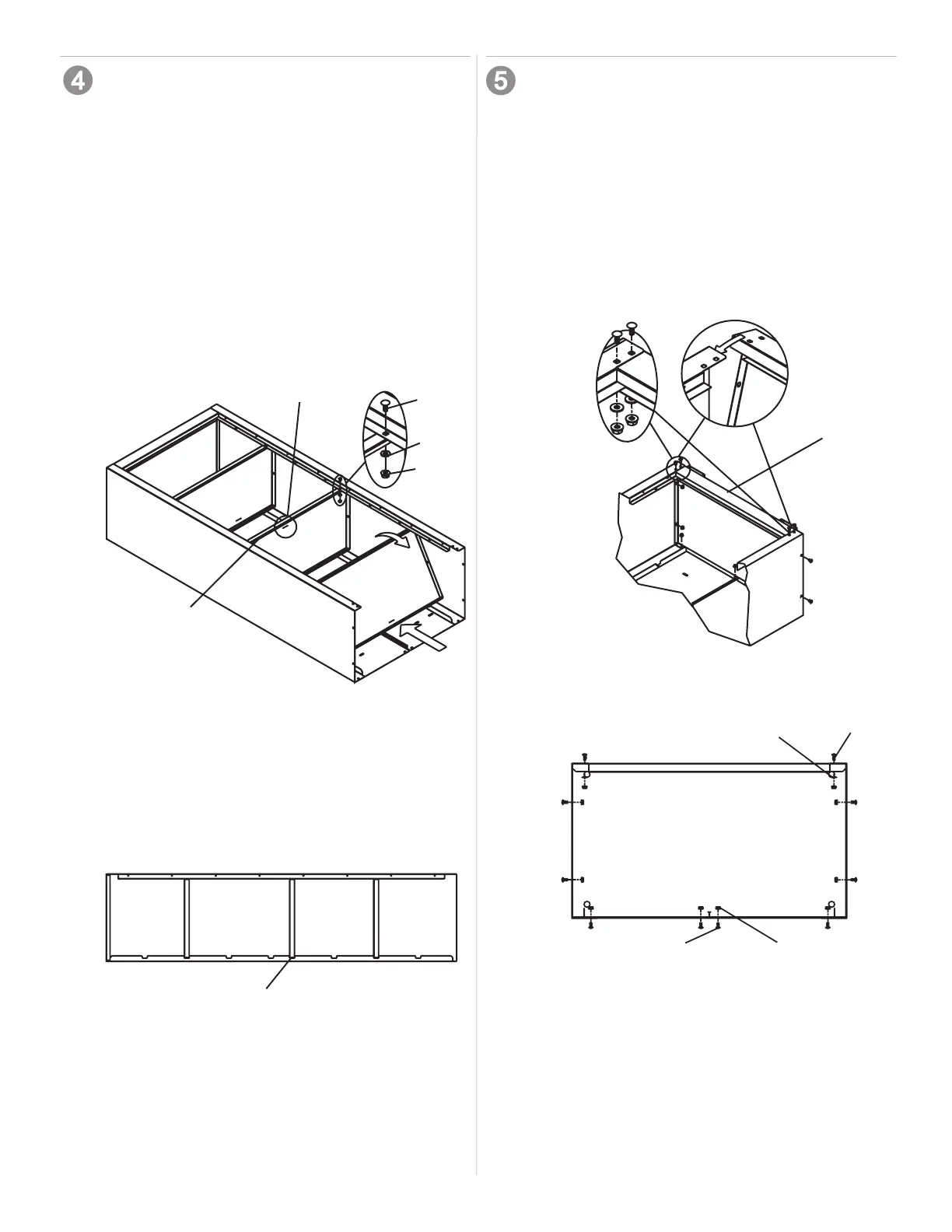

Proceso:
NOTA: Los anaqueles superior e inferior deben tener
ranuras orientadas hacia la parte posterior de la unidad.
Instale el anaquel superior primero.
• Inserte el estante desde la parte inferior de la unidad.
• Coloque en el lugar de montaje deseado en la parte
trasera de la unidad y gire hasta poner en su lugar como
se muestra.
• Sujete con (2) pernos con cabeza de hongo, (2)
arandelasy(2)tuercasenlosoricioscuadradosde
montaje como se muestra.
• Repita hasta que los (3) estantes estén colocados.
• Ajuste a mano.
Perno
Arandela
Tuerca
Bridas hacia
abajo
Parte
superior
Parte
inferior
NOTA: Los estantes se pueden organizar en diferentes
conguraciones.Acontinuaciónseindicalaseparación
inicial recomendada para los estantes. La separación de
los estantes superior e inferior se puede ajustar según sea
necesario.
Parte superior
Parte inferior
El estante medio debe estar en
esta posición, con la ranura de la
cerradura al frente, para la puerta
para trabar
Elementos necesarios:
Perno con cabeza de hongo de 1/4-20 x 5/8” (Cant.: 4)
Tornillo de cabeza ciega de 1/4-20 x 3/4” (Cant: 8)
Arandela de 11/32” (Cant: 4)
Tuerca con brida dentada de 1/4-20 (Cant.: 12)
Proceso:
• Inserte la parte inferior en el extremo inferior del ens-
amble y sujete con (4) pernos con cabeza de hongo, (8)
tornillos, (4) arandelas y (12) tuercas.
• Ajuste a mano.
Parte
inferior
Tornillo
Tuerca
Use la arandela
con el perno
Coloque
pernos en
losoricios
cuadrados
Ranura
