2
1. Vorderer Rahmen
der Grasfangbox
2. Vinylverkleidung
3. Spreizst_.be
4. Splintstift
5. Vinylverkleidung
5
\
4
2
4
5
@
®

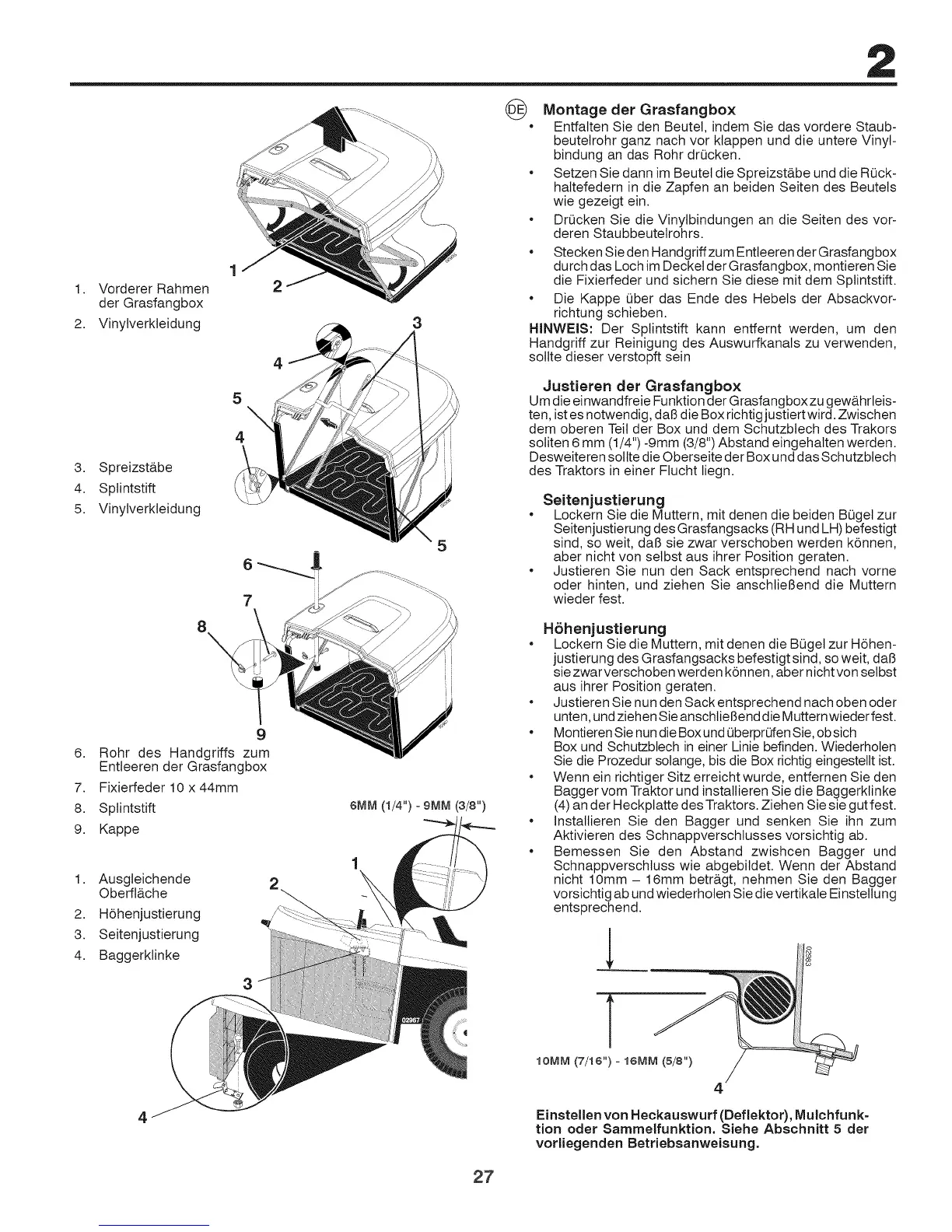

Montage der Grasfangbox
Entfatten Sie den Beutel, indem Sie das vordere Staub-
beutelrohr ganz nach vor klappen und die untere Vinyl-
bindung an das Rohr dr0cken.
• Setzen Sie dann im Beutel die Spreizst_.be und die ROck-
haltefedern in die Zapfen an beiden Seiten des Beutets
wie gezeigt ein.
• DrOcken Sie die Vinytbindungen an die Seiten des vor-
deren Staubbeutelrohrs.
• Stecken Sie den Handgriff zum Entleeren der Grasfangbox
durch das Loch im Decket der Grasfangbox, montieren Sie
die Fixierfeder und sichern Sie diese mit dem Sptintstift.
• Die Kappe Ober das Ende des Hebets der Absackvor-
richtung schieben.
HINWEIS" Der Sptintstift kann entfernt werden, um den
Handgriff zur Reinigung des Auswurfkanals zu verwenden,
sollte dieser verstopft sein
Juatieren tier Graafangbox
Um die einwandfreie Funktion der Grasfangbox zu gew&hrleis-
ten, ist es notwendig, dab die Box richtig justiert wird. Zwischen
dem oberen Teil der Box und dem Schutzblech des Trakors
sotiten 6 mm (1/4") -9mm (3/8") Abstand eingehalten werden.
Desweiteren sottte die Oberseite der Box und das Schutzbtech
des Traktors in einer Flucht liegn.
Seitenjuatierung
• Lockern Sie die Muttern, mit denen die beiden B0gel zur
Seitenjustierung des Grasfangsacks (RH und LH) befestigt
sind, so weit, dab sie zwar verschoben werden k6nnen,
abet nicht von setbst aus ihrer Position geraten.
• Justieren Sie nun den Sack entsprechend nach vorne
oder hinten, und ziehen Sie anschtieBend die Muttern
wieder fest.
9
6. Rohr des Handgriffs zum
Entleeren der Grasfangbox
7. Fixierfeder 10 x 44mm
8. Splintstift
9. Kappe
1. Ausgleichende
Oberft_.che
2. H6henjustierung
3. Seitenjustierung
4. Baggerklinke
3
eMM(1/4")oeMM(3/8")
H6henjustierung
• Lockem Sie die Muttem, mit denen die B%el zur H6hen-
justierung des Grasfangsacks befestigt sind, so weit, dab
sie zwar verschoben werden k6nnen, aber nicht von setbst
aus ihrer Position geraten.
• Justieren Sie nun den Sack entsprechend nach oben oder
unten, und ziehen Sie anschlieBend die Muttern wieder fest.
• Montieren Sie nun die Boxund 0berpr0fen Sie,ob sich
Box und Schutzblech in einer Linie befinden. Wiederholen
Sie die Prozedur sotange, bis die Box richtig eingestellt ist.
• Wenn ein richtiger Sitz erreicht wurde, entfernen Sie den
Bagger vom Traktor und installieren Sie die Baggerklinke
(4)an der Heckplatte des Traktors. Ziehen Sie sie gut fest.
• Installieren Sie den Bagger und senken Sie ihn zum
Aktivieren des Schnappverschtusses vorsichtig ab.
• Bemessen Sie den Abstand zwishcen Bagger und
Schnappverschtuss wie abgebildet. Wenn der Abstand
nicht 10mm - 16mm betr_.gt, nehmen Sie den Bagger
vorsichtig ab und wiederholen Sie die vertikale Einstetlung
entsprechend.
4 Einstellen von Heckauswurf (Deflektor), Mulchfunk=
tion oder Sammelfunktion. Siehe Abschnitt 5 der
vorliegenden Betriebsanweisung,
27
