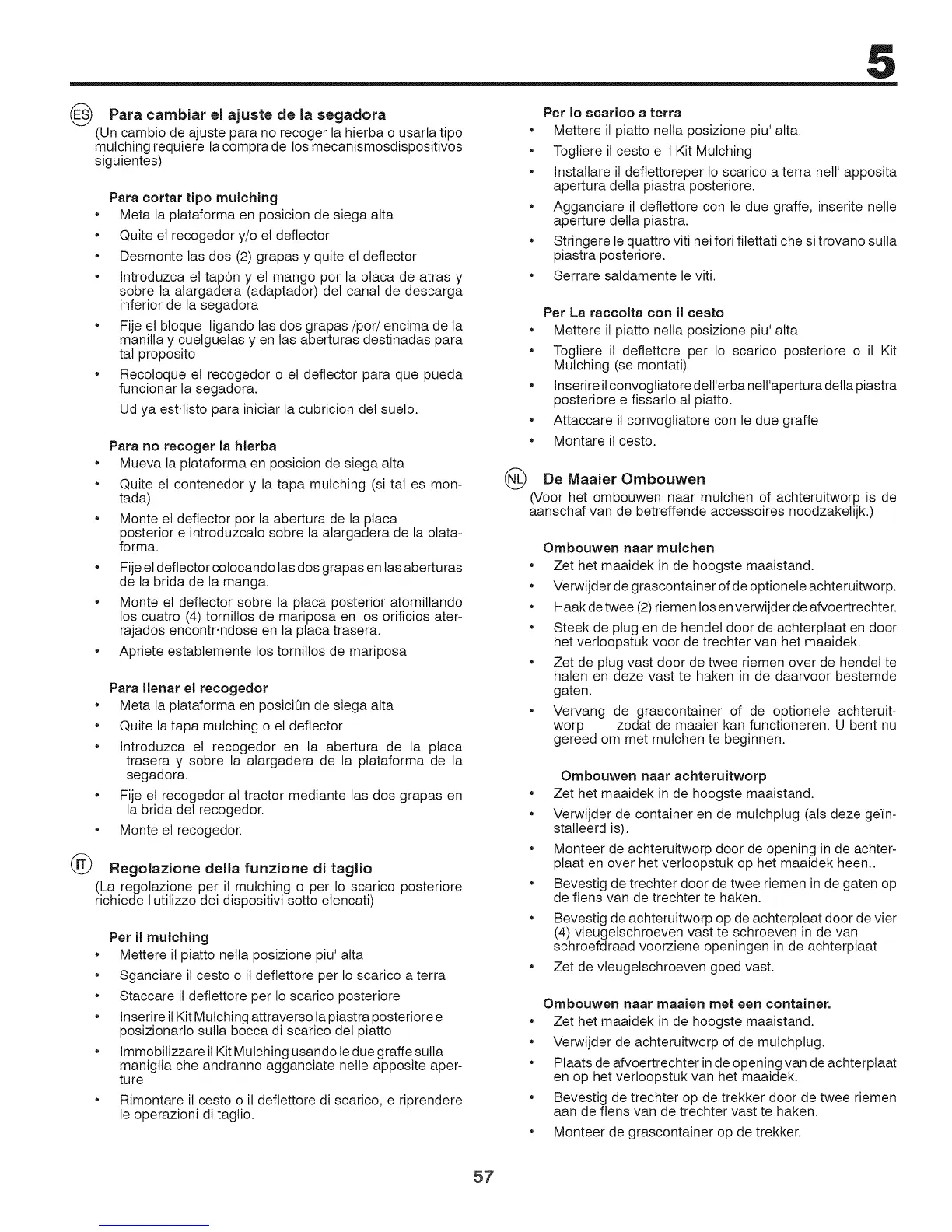

5
Para cambiar el de la
ajuste segadora
(Un cambio de ajuste para no recoger la hierba o usarla tipo
mulching requiere la compra de los mecanismosdispositivos
siguientes)
Para cortar tipo mulching
* Meta la ptataforma en posicion de siega alta
* Quite et recogedor y/o et deflector
* Desmonte las dos (2) grapas y quite el deflector
* Introduzca et tap6n y et mango pot la placa de atras y
sobre la atargadera (adaptador) det canal de descarga
inferior de la segadora
* Fije et btoque ligando las dos grapas/por/encima de la
manitla y cuelguelas yen las aberturas destinadas para
tal proposito
* Recoloque et recogedor o et deflector para que pueda
funcionar la segadora.
Ud ya est.listo para iniciar la cubricion det suelo.
Para no recoger la hierba
* Mueva la plataforma en posicion de siega atta
* Quite et contenedor y la tapa mulching (si tales mon-
tada)
* Monte el deflector pot la abertura de la placa
posterior e introduzcalo sobre la alargadera de la plata-
forma.
* Fije et deflector colocando las dos grapas en las aberturas
de la brida de la manga.
* Monte et deflector sobre la ptaca posterior atorniltando
los cuatro (4) tornillos de mariposa en los orificios ater-
rajados encontr.ndose en la placa trasera.
* Apriete estabtemente los tornitlos de mariposa
Para Ilenar el recogedor
* Meta la ptataforma en posiciOn de siega alta
* Quite la tapa mulching o el deflector
* Introduzca et recogedor en ta abertura de la ptaca
trasera y sobre la alargadera de la ptataforma de la
segadora.
* Fije el recogedor al tractor mediante las dos grapas en
la brida det recogedor.
* Monte et recogedor.
Regolazione della funzione di taglio
(La regotazione per il mulching o per Io scarico posteriore
richiede I'utilizzo dei dispositivi sotto etencati)
Per il mulching
* Mettere il piatto netta posizione piu' alta
* Sganciare il cesto oil deflettore per Io scarico a terra
* Staccare il deflettore per Io scarico posteriore
* Inserire il Kit Mulching attraverso ta piastra posteriore e
posizionarlo sutla bocca di scarico det piatto
* Immobilizzare ilKit Mulching usando le due graffe sulla
maniglia che andranno agganciate netle apposite aper-
ture
* Rimontare il cesto o il deftettore di scarico, e riprendere
le operazioni di taglio.
@
Per Io scarico a terra
* Mettere il piatto nella posizione piu' alta.
* Togtiere il cesto e it Kit Mulching
* Installare il deftettoreper Io scarico a terra nell' apposita
apertura della piastra posteriore.
* Agganciare il deflettore con le due graffe, inserite nelle
aperture della piastra.
* Stringere te quattro viti nei fori filettati che si trovano sutta
piastra posteriore.
* Serrare saldamente le viti.
Per La raccolta con il cesto
* Mettere il piatto netla posizione piu' alta
* Togtiere il deflettore per Io scarico posteriore oil Kit
Mulching (se montati)
* Inserire il convogliatore dell'erba netl'apertura della piastra
posteriore e fissarlo at piatto.
* Attaccare il convogtiatore con le due graffe
* Montare il cesto.
De Maaier Ombouwen
(Voor het ombouwen naar mulchen of achteruitworp is de
aanschaf van de betreffende accessoires noodzakelijk.)
Ombouwen naar mulchen
* Zet het maaidek in de hoogste maaistand.
* Verwijder de grascontainer of de optionele achteruitworp.
* Haak detwee (2)riemen los en verwijder de afvoertrechter.
* Steek de plug en de hendel door de achterplaat en door
het verloopstuk voor de trechter van het maaidek.
* Zet de plug vast door de twee riemen over de hendel te
halen en deze vast te haken in de daarvoor bestemde
gaten.
* Vervang de grascontainer of de optionele achteruit-
worp zodat de maaier kan functioneren. U bent nu
gereed om met mutchen te beginnen.
Ombouwen naar achteruJtworp
* Zet het maaidek in de hoogste maaistand.
* Verwijder de container en de mutchptug (als deze gein-
stalteerd is).
* Monteer de achteruitworp door de opening in de achter-
ptaat en over het verloopstuk op het maaidek heen..
* Bevestig de trechter door de twee riemen in de gaten op
de ftens van de trechter te haken.
®
Bevestig de achteruitworp op de achterplaat door de vier
(4) vteugetschroeven vast te schroeven in de van
schroefdraad voorziene openingen in de achterptaat
Zet de vteugetschroeven goed vast.
Ombouwen naar maalen met can container.
* Zet het maaidek in de hoogste maaistand.
* Verwijder de achteruitworp of de mutchplug.
* Plaats de afvoertrechter in de opening van de achterptaat
en op het verloopstuk van het maaidek.
* Bevestig de trechter op de trekker door de twee riemen
aan de ftens van de trechter vast te haken.
* Monteer de grascontainer op de trekker.
57
