FRANÇAIS
20
ASSEMBLAGE ET AJUSTEMENTS

AVERTISSEMENT: afin de réduire le risque
de blessure corporelle, éteignez l’appareil et
débranchez-le la source d’alimentation et
retirez le bloc-piles avant d’effectuer tout
ajustement ou de retirer/installer des pièces ou
des accessoires. Un déclenchement accidentel du
démarrage peut causer des blessures.
CE PRODUIT UTILISE LA PILE ET LE
CHARGEUR ÉNUMÉRÉS DANS LE
TABLEAU SUIVANT.
Description Numéro de catalogue
Pile lithium-ion 20 V max* CMCB201, CMCB2011, CMCB202,
CMCB204, CMCB205
Chargeur de piles lithium-ion
20 V max*
CMCB100, CMCB102, CMCB104
Rangement (Fig. A)
Rangement de l’adaptateur CA 12V
Enroulez le cordon CA 12V autour de l’enrouleur de cordon
situé sur le côté du gonfleur et insérez le connecteur CA
12V
14
dans son espace de rangement sur l’enrouleur
decordon.
Rangement du cordon CA 120V
Enroulez le cordon d’alimentation 120V
13
dans son
espace de rangement situé sur le côté du gonfleur. .
Rangement du tuyau d’air
Le tuyau à haute pression
10
est situé dans un espace de
rangement autour de la face de l’appareil. Enroulez le tuyau
à haute pression l’espace.
CONSERVER CES CONSIGNES POUR
UTILISATION ULTÉRIEURE
DESCRIPTION (FIG. A)
Usage prévu
Cette gonfleur est conçue pour applicationsdomestique.
NE PAS les utiliser en milieu ambiant humide ou en
présence de liquides ou de gazinflammables.
NE PAS le laisser à la portée des enfants. Une supervision
est nécessaire auprès de tout utilisateur nonexpérimenté.
moins 25,4mm (1po) de long, et de diamètre de tête de
7-9mm (0,28–0,35po), que vous visserez dans le bois en
laissant une longueur optimale d’environ 5,5mm (7/32po)
exposée. Alignez les orifices à l’arrière du chargeur sur les vis
exposées et insérez à fond ces dernières dans les orifices.
Versatrack
Les chargeurs CRAFTSMAN peuvent être installés au mur à
l’aide des fixations VersaTrack de CRAFTSMAN. Les crochets
et les accessoires sont vendus séparément. Veuillez
consulter la feuille d’accessoires des fixations VersaTrack
pour de plus amples renseignements.
Rangement du tuyau à volume élevé
Le tuyau à volume élevé
7
est situé dans un espace de
rangement sur le côté de l’appareil. Enroulez le tuyau à
volume élevé dans l’espace.
Rangement des accessoires
Les accessoires
15

16

17
sont rangés à l’arrière de
l’appareil dans la zone de rangement des accessoires.
Ajustement des accessoires
Adaptateur de valve universel (Fig. B)
Votre gonfleur est offert avec un pointeau de gonfleur
15
,
un coupleur en laiton
16
et la buse conique standard
17
,
situés sur le côté de l’appareil.
1. Pour utiliser l’adaptateur de valve universel
9
, assurez-
vous que le levier est monté.
2. Placez l’adaptateur de valve sur la tige du pointeau
du dispositif de gonflage, l’adaptateur du coupleur en
laiton ou la buse conique.
3. Appuyez sur le levier
18
sur l’adaptateur de valve
universel vers le bas pour le verrouiller en place.
4. Placez le pointeau du dispositif de gonflage, l’adaptateur
de coupleur en laiton ou la buse conique sur l’objet qui
doit être gonflé.
REMARQUE: Assurez-vous toujours que le levier soit monté
lorsque vous n’utilisez pas l’appareil. Utilisez votre dispositif
de gonflage seulement avec l’adaptateur de valve universel
ou avec les buses incluses.
REMARQUE: Assurez-vous que l’adaptateur de valve
universel est fermement verrouillé en place avant mettre en
marche le dispositif de gonflage.

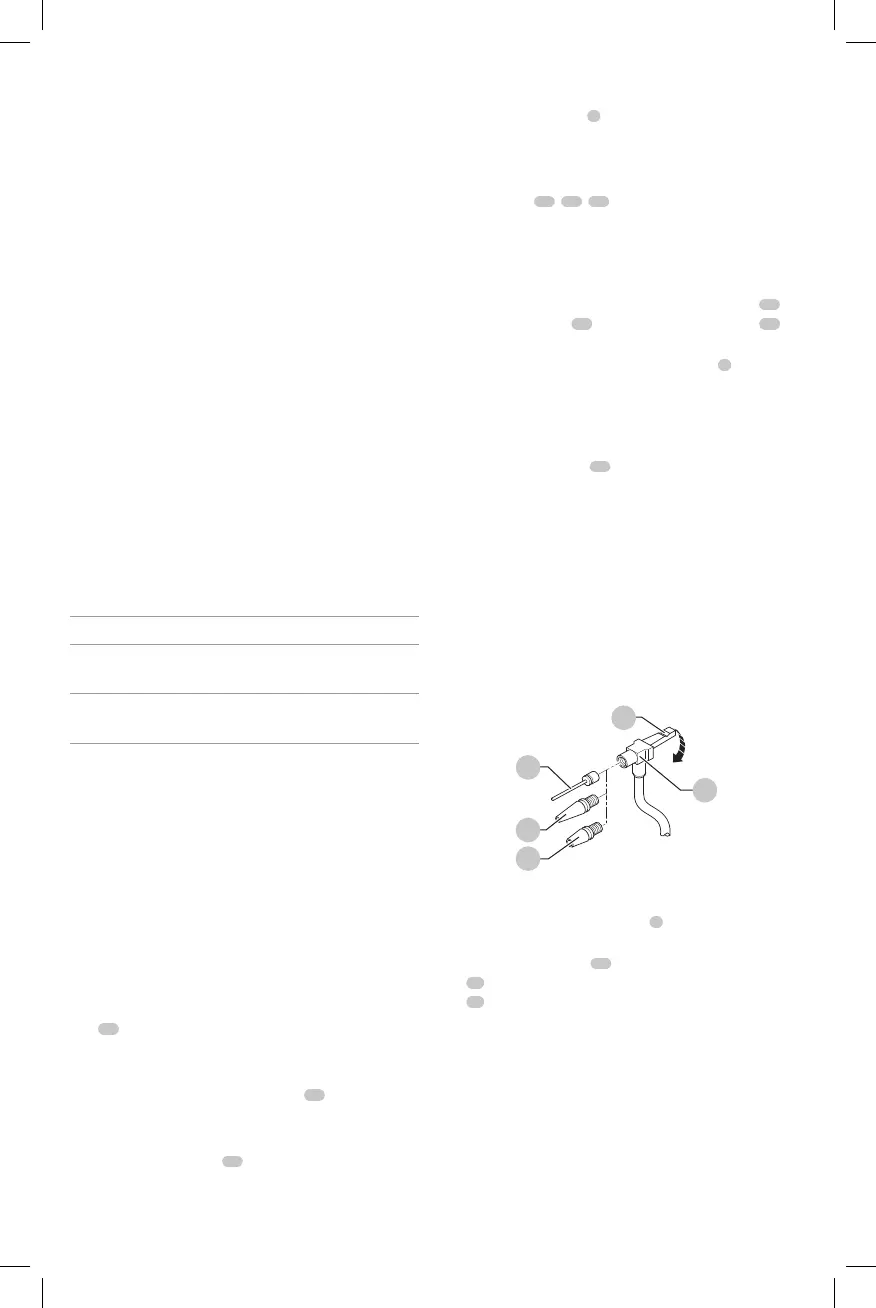

Figure B
17
16
15
18
9
Tuyau à volume élevé (Fig. C)
1. Retirez le tuyau à volume élevé
7
de son espace
derangement.
2. Alignez les encoches
19
du tuyau avec les boutons
20
le raccord de gonflage de pompe à volume élevé
12
. Puis, glissez le tuyau dessus et tournez dans le sens
contraire des aiguilles d’une montre pour sécuriser.
3. Pour retirer, tournez le tuyau dans le sens contraire des
aiguilles d’une montre et glissez-le en le retirant.
