Craftsman CMCE520 - Uso Debido; Montaje y Ajustes

ESPAÑOL
33
MONTAJE Y AJUSTES

ADVERTENCIA: Para reducir el riesgo de lesiones
personales, apague la unidad y desconéctela de
la fuente de energía y retire el paquete de batería
antes de realizar cualquier ajuste o retirar/
instalar conexiones o accesorios. Una activación
de arranque accidental puede causarlesiones.
Almacenamiento (Fig. A)
Almacenamiento de Cable de 12V CA
Envuelva el cable de 12 V CD alrededor del retenedor del
cable ubicado en el lado del inflador y conecte el conector
de 12 V CD
14
en su ubicación de almacenamiento en el
retenedor de cable.
Almacenamiento de Cable de 120V CA
Enrede el cable de 120 V CA
13
en su ubicación de
almacenamiento ubicada en el lado del inflador.
Almacenamiento de Manguera de Aire
La manguera de alta presión
10
está ubicada en un canal
de almacenamiento alrededor de la cara de la unidad.
Envuelva la manguera de alta presión dentro del canal.
ESTE PRODUCTO USA LA BATERÍA
Y EL CARGADOR INDICADOS EN LA
SIGUIENTE TABLA.
Descripción Número de catálogo
Batería de ion de litio 20V Máx*: CMCB201, CMCB2011, CMCB202,
CMCB204, CMCB205
Cargador de batería de ion de litio
20V Máx*:
CMCB100, CMCB102, CMCB104
GUARDE ESTAS INSTRUCCIONES PARA
VOLVER A CONSULTAR EN EL FUTURO
COMPONENTES (FIG. A)
Uso Debido
Esta inflador está diseñada para aplicacionesdoméstico.
NO utilice la herramienta en condiciones de humedad o en
presencia de líquidos o gasesinflamables.
NO permita que los niños toquen la herramienta. Si el
operador no tiene experiencia operando esta herramienta,
su uso deberá sersupervisado.
Components
Tool Use
inflador doméstico
Almacenamiento De Manguera De AltoVolumen
La manguera de alto volumen
7
está ubicada en el canal de
almacenamiento alrededor del lado de la unidad. Envuelva
la manguera de alto volumen dentro del canal.
Almacenamiento de Accesorios
Los accesorios
16 17 18
se guardan en la parte trasera de
la unidad dentro del área de almacenamiento de accesorios.
Colocación de Accesorios
Adaptador de Válvula Universal (Fig. B)
Su inflador está equipado con una válvula de aguja de
inflador
15
, un acoplador de latón
16
, y la boquilla cónica
estándar
17
, ubicada en el lado de la unidad.
1. Para usar el adaptador de válvula universal
9
, asegúrese
que la palanca esté en la posición superior.
2. Coloque el adaptador de válvula sobre el vástago de la
válvula de aguja del inflador, el adaptador del acoplador
de latón y la boquilla cónica.
3. Presione la palanca
18
en el adaptador de la válvula
universal hacia abajo para asegurarla en su lugar.
4. Coloque la válvula de aguja del inflador, el adaptador
del acoplador de latón o la boquilla cónica en el artículo
que va a inflarse.
NOTA: Siempre asegúrese que la palanca esté en la
posición superior cuando o esté en uso. Opere su inflador
únicamente con el adaptador de válvula universal o con las
boquillas incluidas.
NOTA: Asegúrese que el adaptador de la válvula universal
esté asegurado firmemente en su lugar antes de encender
el inflador.

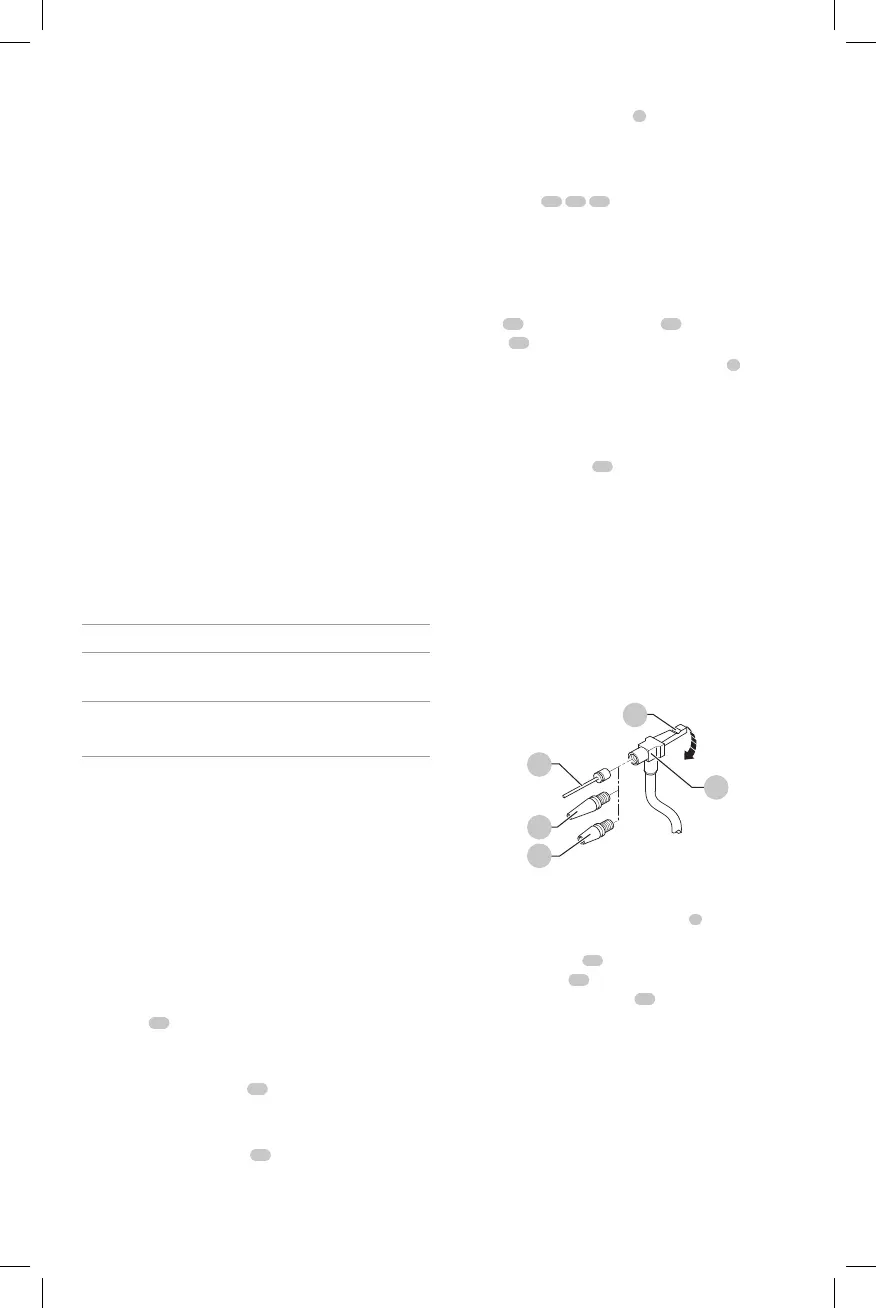

Figure B
17
16
15
18
9
Manguera de Alto Volumen (Fig. C)
1. Retire la manguera de alto volumen
7
de la ubicación
de almacenamiento.
2. Alinee las ranuras
19
de la manguera con las
protuberancias
20
de la conexión del inflador de
la bomba de alto volumen
12
. Después, deslice la
manguera y gire en sentido contrario a las manecillas
del reloj para asegurar.
3. Para retirar, gire la manguera en sentido contrario a las
manecillas del reloj y deslice hacia afuera.
diámetro de 7-9 mm (0,28–0,35"), atornillados en madera
hasta una profundidad óptima dejando el tornillo expuesto
aproximadamente 5,5 mm (7/32"). Alinee las ranuras en
la parte trasera del cargador con los tornillos expuestos e
introdúzcalos totalmente en las ranuras.
Versatrack
Los cargadores CRAFTSMAN pueden montarse en la
pared con VersaTrack Trackwall de CRAFTSMAN. Los
ganchos y accesorios se venden por separado. Consulte
la hoja de accesorios VersaTrack Trackwall para obtener
másinformación.
