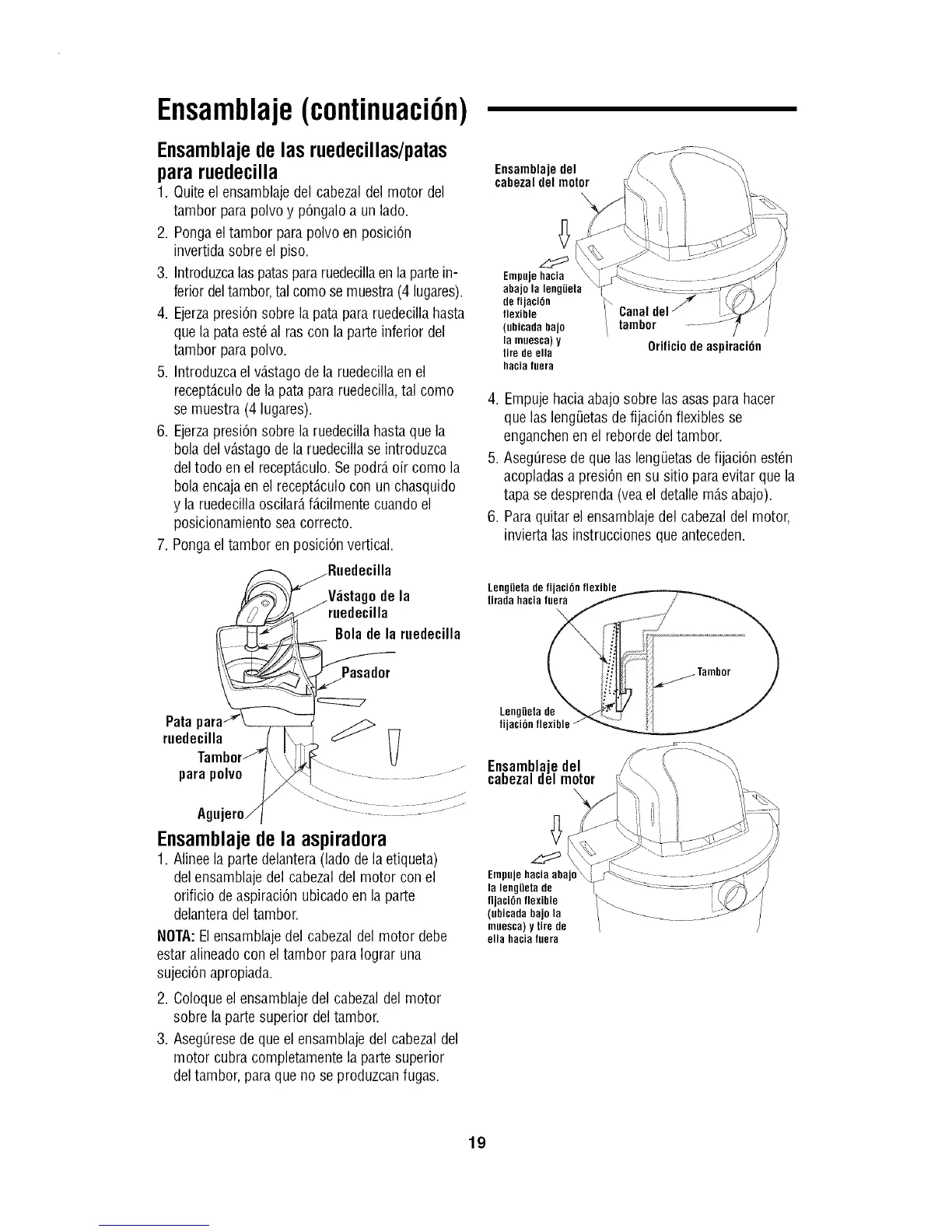

Ensamblaje(continuaci6n)
Ensamblajedelas ruedecillas/patas
para ruedecilla
1. Quiteel ensamblajedel cabezaldel motordel
tamborparapolvoy p6ngaloa unlado.
2. Pongaeltamborparapolvoenposici6n
invertidasobreel piso.
3. Introduzcalaspataspararuedecillaenla partein-
feriordeltambor,tal comosemuestra(4lugares).
4. Ejerzapresi6nsobrela patapararuedecillahasta
quela pataest6al rasconlaparteinferiordel
tamborparapolvo.
5. Introduzcael v_.stagodela ruedecillaenel
recept_.culode lapatapararuedecilla,tal como
se muestra(4lugares).
6. Ejerzapresi6nsobrela ruedecillahastaquela
boladelv_.stagodela ruedecillase introduzca
deltodo enel recept_.culo.Sepodr_,oir comola
bolaencajaenel recept_.culoconunchasquido
y la ruedecillaoscilar_,f_.cilmentecuandoel
posicionamientoseacorrecto.
7. Pongaeltamborenposici6nvertical.
de la
ruedecilla
Boladelaruedecilla
Pata
ruedecilla
Pasador
parapolvo
Ensamblajedela aspiradora
1. Alineelapartedelantera(ladodela etiqueta)
delensamblajedel cabezaldelmotorconel
orificiodeaspiraci6nubicadoenla parte
deianteradeltambor.
NOTA:Elensamblajedelcabezaldel motordebe
estaralineadoconeltamborparaiograruna
sujeci6napropiada.
2. Coloqueel ensambiajedelcabezaldelmotor
sobreiapartesuperiordeltambor.
3. Aseg[iresedequeel ensambiajedel cabezaldel
motor cubracompietamenteia partesuperior
deltambor,paraquenose produzcanfugas.
Ensamblaje del
cabezal del motor
Empuje hacia
abajo la lengiieta
de fijaci6n
flexible
(ubicada bajo
la muesca) y
tire de ella
hacia feera
tambor
Orificio de aspiraciOn
4. Empujehaciaabajosobrelasasasparahacer
quelasleng_Jetasdefijaci6nflexiblesse
enganchenenel rebordedeltambor.
5. Aseg[iresedequelasleng_Jetasdefijaci6nest6n
acopladasa presi6nensu sitioparaevitar quela
tapa sedesprenda(veael detallem_.sabajo).
6. Paraquitarel ensamblajedelcabezaldel motor,
inviertalasinstruccionesqueanteceden.
LengUeta de fijaci6n flexible
tirada hacia feera
\
Lengiieta de
fijaci6n flexible
Ensamblajedel
cabezaldel motor
Empujehaciaabajo
la lengiieta de
fijaci6n flexible
(ubicada bajo la
muesca) y tire de
ella hacia feera
19
