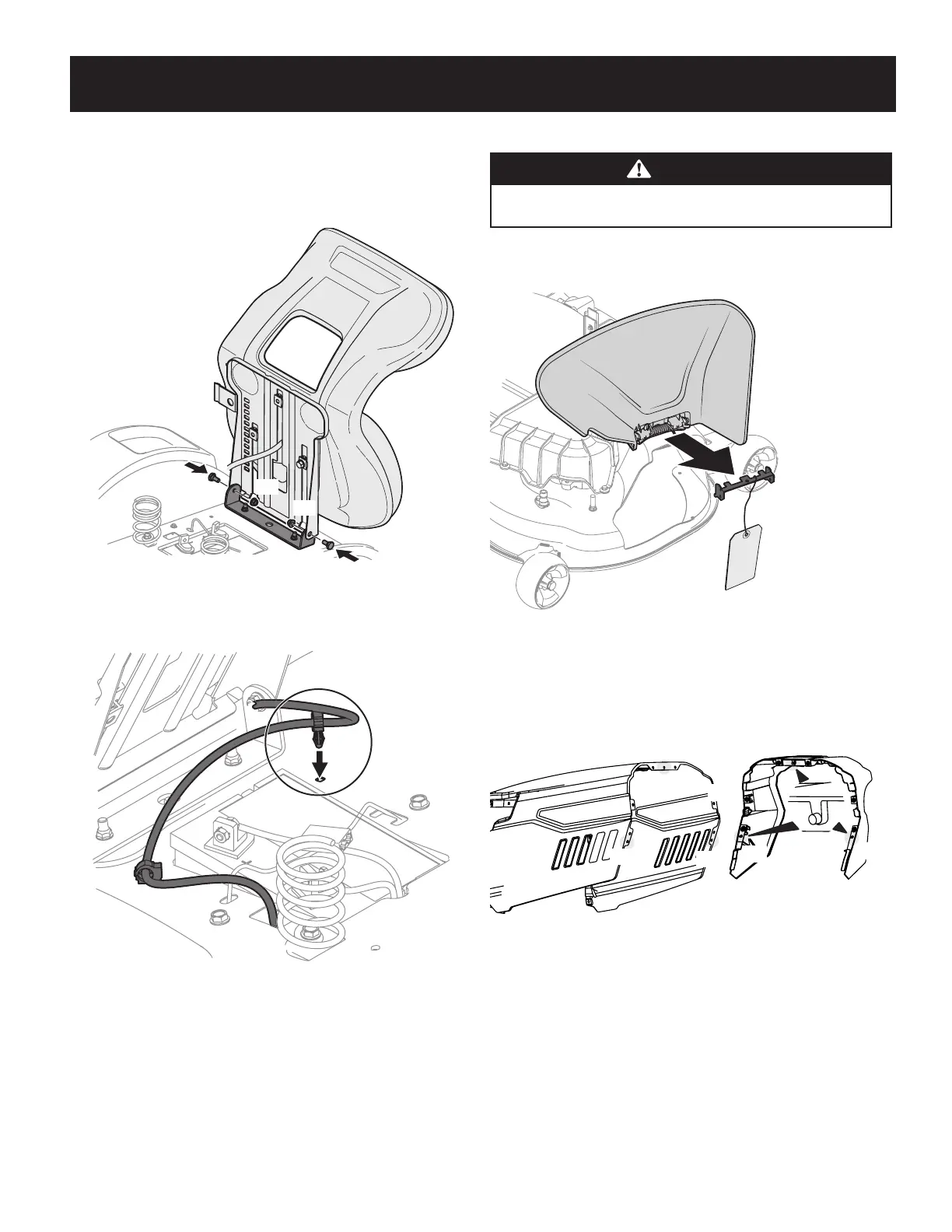

43
MONTAGE
Déflecteur de la goulotte d’éjection
AVERTISSEMENT
N’utilisez jamais le plateau de coupe sans avoir installé et abaissé le
déflecteur de la goulotte.
1. Repérez la pièce qui maintient le déflecteur d’éjection en position verticale
pour le transport. Retenez le déflecteur et retirez cette pièce. Ensuite,
abaissez le déflecteur d’éjection. Vous pouvez jeter la pièce. Voir la Figure 5.
Figure 5
IInstallation du protecteur de tableau de bord (le cas échéant)
Le protecteur du tableau de bord (b) possède trois pattes alignées (a) qui s’insèrent
dans les trois trous correspondants (c) du capot (d). Voir la Figure 6.
(a)
(a)
(a)
(a)
(b)
(c)
(c)
(c)
(d)
Figure 6
4. Fixez l’autre côté du siège avec le boulon (a) et l’écrou (b). Ensuite,
maintenez fermement le siège en place et retirez le tournevis de l’autre trou.
Insérez-y le second boulon et vissez l’écrou dessus. Faites attention de ne pas
pincer ni endommager le faisceau de fils lors de l’installation du siège. Voir
Figure 3.
Figure 3
5. Utilisez l’attache du faisceau pour arrimer l’excédent de fil à l’aile du
tracteur, comme sur la Figure 4.
Figure 4
