46
MONTAGE

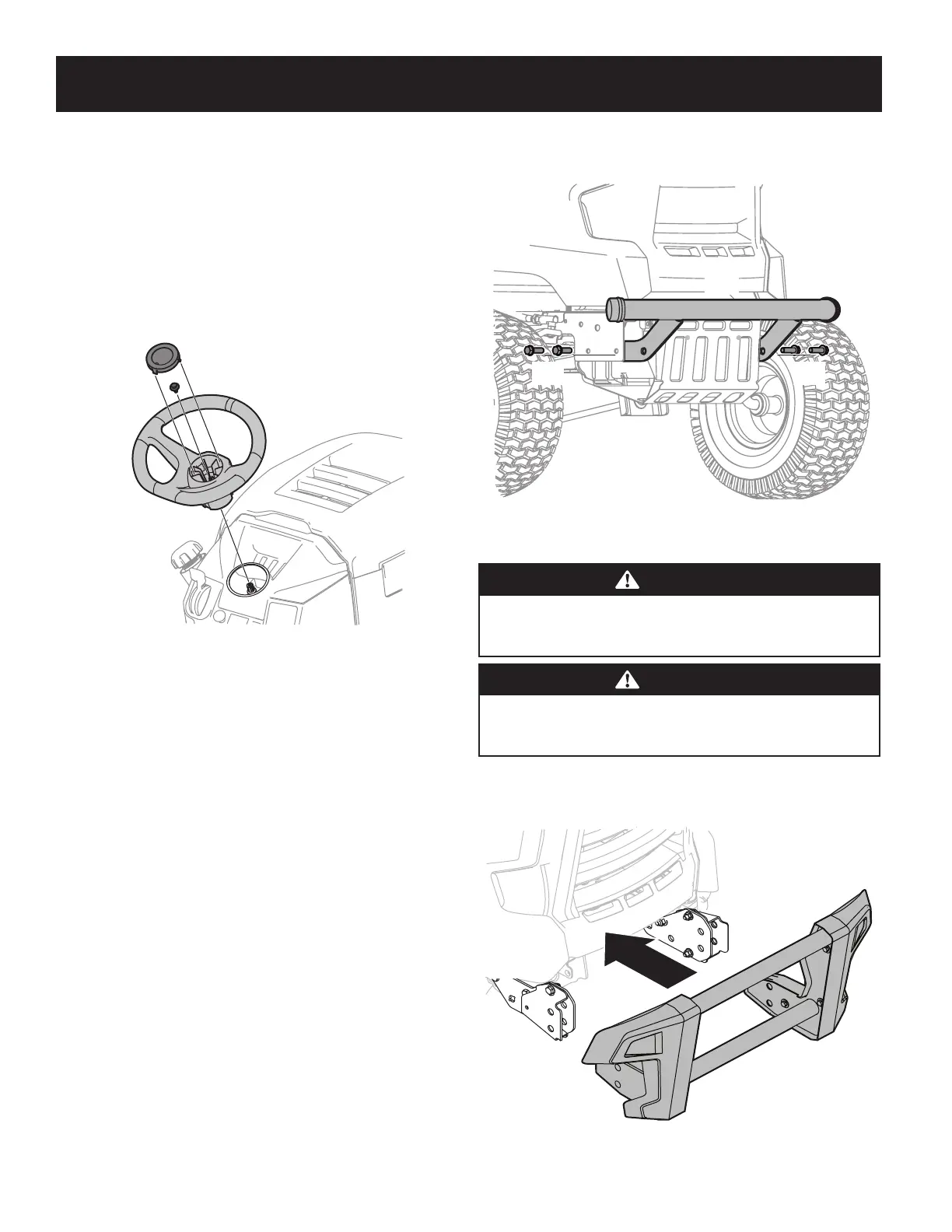

2. Positionnez les deux supports du pare-chocs contre l’intérieur du châssis
et fixez-les avec les quatre boulons à épaulement (a). Voir la Figure 16.
Figure 16
Installation du pare-broussailles FastAttach™ (en option)
AVERTISSEMENT
Débrayez la PDF, serrez le frein à main et éteignez complètement le
tracteur avant de commencer. Stationnez le tracteur sur une surface plane
et stable.
AVERTISSEMENT
Le système d’échappement devient brûlant. Attendez impérativement que
le tracteur ait complètement refroidi pour commencer à installer le pare-
broussailles, sinon vous risquez de vous blesser gravement.
1. Mettez le pare-broussailles en place contre les supports d’installation Fast-
Attach. Voir la Figure 17.
Figure 17
Installation du volant
La boulonnerie nécessaire se trouve dans le volant. Soulevez doucement le
capuchon du volant et sortez-la.
IMPORTANT : Le boulon de fixation du volant est enduit de freinfilet. Si vous le
retirez, il est recommandé d’appliquer une nouvelle couche de freinfilet ou de
remplacer le boulon.
1. Orientez les roues de l’appareil vers l’avant, puis placez le volant (a) sur
l’arbre de direction en vous assurant que la ligne de milieu (b) pointe vers
l’avant et que la partie aplatie (c) soit tournée face au siège. Voir la Figure 15.
Figure 15
2. Fixez le volant (a) avec le boulon hexagonal (e), sous le capuchon (f). Serrez
le boulon à un couple de 18 à 22 po-lb.
3. Placez le capuchon (f) au centre du volant (a) et poussez-le pour l’enclencher.
NOTE: Le boulon hexagonal (e) qui fixe le volant de direction (a) est enduit
de freinfilet. Si vous le retirez, il est recommandé d’appliquer une nouvelle
couche de freinfilet ou de le remplacer.
Installation du pare-chocs avant (si nécessaire)
Vous trouverez la boulonnerie nécessaire dans le pare-chocs.
1. Retirez les quatre boulons (a) du pare-chocs (b).
