63
DEUTSCH

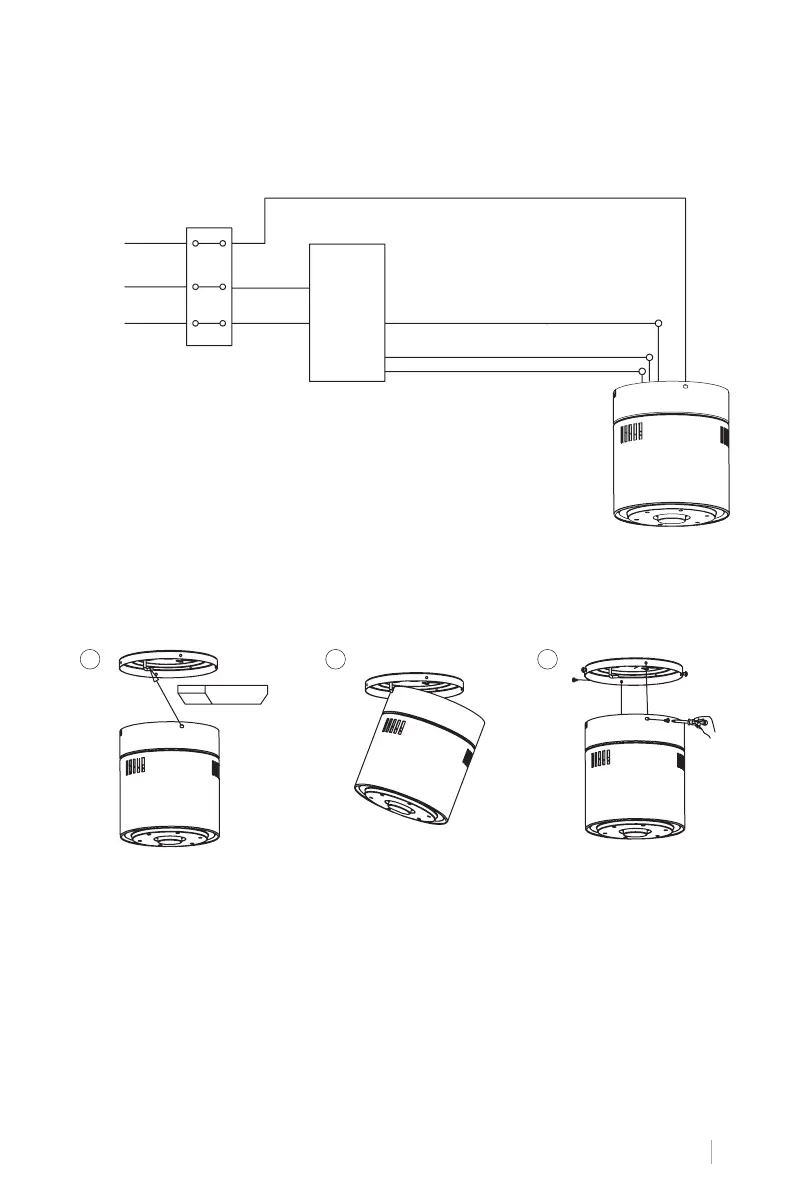

VERBINDUNG ÜBER FERNBEDIENUNG
Grau DC Motor L
Grün-gelb gestreift
Rosa DC Motor L
Rot DC Motor L
Eingang L
Eingang N
Erdungskabel
L
N
Einbauort des Empfängers: Hängen Sie den Motor an den linken Haken und führen Sie dann
die Verkabelung durch.
1 2 3
Zeitersparnis: Die Unterlegscheiben der Flügelblattschrauben können vor der Montage der
Flügelblätter auf jede Schraube gesteckt werden.
Die Löcher an den Flügelblättern deckungsgleich zu den motorseitigen Löchern bringen und
dann nach Befestigung sämtlicher Flügelblätter alle Schrauben anziehen. Vor dem endgülti-
gen Festziehen der Schrauben Vorgang mit den übrigen Flügelblättern wiederholen.
Hinweis: Flügelblattschrauben zwei Mal anziehen.
ZUSAMMENBAU DER FLÜGELBLÄTTER
WIND CALM
OHNE LED-LICHT
