Creative SoundBLASTER AE-9 - Page 16

DA
A) Lydstyringsmodul (LSM)
1. XLR / 6.3mm Mikrofonindgang
2. +48V Phantom Power Knap
3. Volumen / Status Display
4. Hovedtelefon impedansomskifter
5. LSM Link Kabel
6. AUX Indgang (Venstre/Højre)
7. 3.5mm Mikrofonindgang (Mono)
8. 3.5mm Headset / Hovedtelefon
Indgang
9. 6.3mm Headset / Hovedtelefon
Jackstik
10. SBX-knap
11. Volumen Kontrol Knap /
Hovedtelefon / Højttaler Omskifter
B) Lydkort
1. LSM Link Port
2. Venstre front
3. Højre front
Oversigt
4. Bagside
5. Center / Subwoofer
6. Optisk udgang
7. Optisk indgang
8. Operationsforstærker
Par 1 (Single DIP)
9. Operationsforstærker
Par 2 (Dual DIP)
Installation af lydkortet
1. Tag computerens stik ud af stikkontakten
2. Fjern computerens kabinet
1. Fjern det bestående lydkort
2. Fjern PCIe slottets afskærmning
(i) PCI-slot
(i) PCIe-slot
Sæt forsigtigt Sound Blaster AE-9 ydkortet ind i PCIe-slottet
1. Sæt netledningen tilbage i computeren
2. Monter computerens kabinet
A:
B:
Tilslutning af enheder til lydkortet
A) 2.0 / 2.1 Analoge Højttalere
B) AV Modtager
C) Blu-ray / DVD afspiller
D) 5.1 Analoge højttalere
(i) Y-forgreningskabel
Front (Venstre)
Front (Højre)

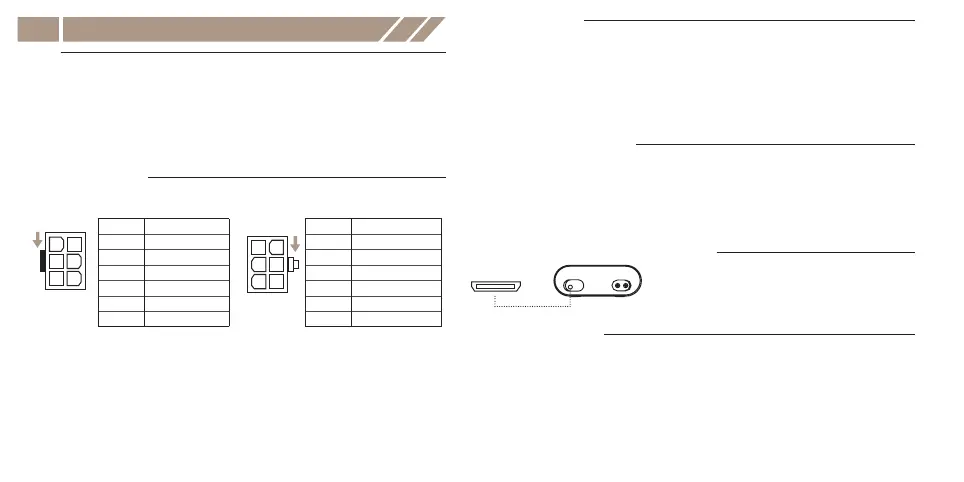

Tilslutte strømforsyningen
Strømforsyning PCI Ekspres Stik Lydkortstik
PC Strømforsyningsenhed ^
Ben Definition
1 +12 VDC
2 +12 VDC
3 +12 VDC
4 Jord (G)
5 Jord (G)
6 Jord (G)
3
2
1
6
5
4
Bemærk :
- Det er kun tilladt at anvende PCI Ekspres 6-polet stik
- PCIe-stikket skal tilsluttes lydkortet i en konguration til Pin-to-Pin-matchning.
- Saml IKKE stikkene med kraft, hvis de ikke passer
- Tilslut IKKE ATX 4-polede / P4 / EPS-stik til lydkortets PCI Ekspres-stik. Dette vil medføre
beskadigelse af lydkortet og / eller PC / strømforsyningen.
6
2
4
3
5
1
Sørg for, at låsen på det 6-polede PCI Ekspres strømforsyningsstik er korrekt monteret i griberen
på lydkortets stik
GND +12V
Ben Definition
1 +12 VDC (Gul)
2 +12 VDC (Gul)
3 +12 VDC (Gul)
4 Terre (G) (Noir)
5 Terre (G) (Noir)
6 Terre (G) (Noir)
GND+12V
^
Strømforsyningsenheden skal være 80 PLUS Bronze-certiceret med mindst 500 watt udgangseffekt med et 2 x 6
PCIe-stik.
Attache
Prise
(ii) Front
(iii) Lydindgange
(iv) Optisk udgang
(v) Optisk indgang
(vi) Bagside
(vii) Center / Subwoofer
Bemærk:
- Tilslut ikke LSM Link-kabel til andre mini-HDMI porte på
andre enheder
- Tilslut ikke andre mini-HDMI enheder til LSM Link porten
på lydkortet
Display & Control Interface
Tilslutning af enheder til lydstyringsmodulet (LSM)
(A) +48V Knap
Tænd: Aktiverer +48 Phantom power til XLR mikrofon
SLUK: Deaktiverer +48 Phantom power til XLR mikrofon
+48 Phantom power er kun tilgængelig på XLR-stik
(B) Volumen LED
• -90.0dB (min.) Minimum • -00.0dB (max) Maksimum
(C) IEM Omskifter
IEM: IEM: 16 - 31Ω in-ear monitor
Normal(N) 32 - 149Ω in-ear / hovedtelefoner
Høj: 150 - 600Ω hovedtelefoner
ACM LINK
C:
D:
LSM Link Port
