NO
A) Lydkontrollmodul (ACM)
1. XLR/6.3mm Mikrofon Inn
2. +48V Phantom På-knapp
3. Volum/Statusdisplay
4. Hodetelefonimpedansbryter
5. ACM Link Kabel
6. AUX Inn (Venstre/Høyre)
7. 3.5mm Mikrofon Inn (Mono)
8. 3.5mm Headset/Hodetelefon Inn
9. 6.3mm Hodetelefon Inngang
10. SBX-knapp
11. Volumkontrollknapp / Hodetelefon
/ Høyttalerbryter
B) Lydkort
12. ACM Link Port
13. Venstre foran
14. Høyre foran
Oversikt
15. Bak
16. Senter/subwoofer
17. Optisk utgang
18. Optisk inngang
19. Op-Amp Par 1
(Enkel DIP)
20. Op-Amp Par 2
(Dobbel DIP)
Installasjon av Lydkortet
1. Koble fra datamaskinens strømforsyning
2. Fjern datamaskinens kabinett
1. Fjern det eksisterende lydkortet
2. Fjern PCIe sporets metallinnfatning
(i) PCI-spor
(i) PCIe-spor
Forsiktig, men fast fest Sound Blaster AE-9 lydkortet inn i PCIe sporet
1. Plugg strømkabelen tilbake i datamaskinen
2. Erstatt datamaskinens kabinett
A:
B:
Koble Enheter til Lydkortet
A) 2.0 / 2.1 Analoge Høyttalere
B) AV Mottaker
C) Blu-ray / DVD Spiller
D) 5.1 Analoge høyttalere
(i) Y-Splitter Kabel
Front (Vensre)
Front (Høyre)

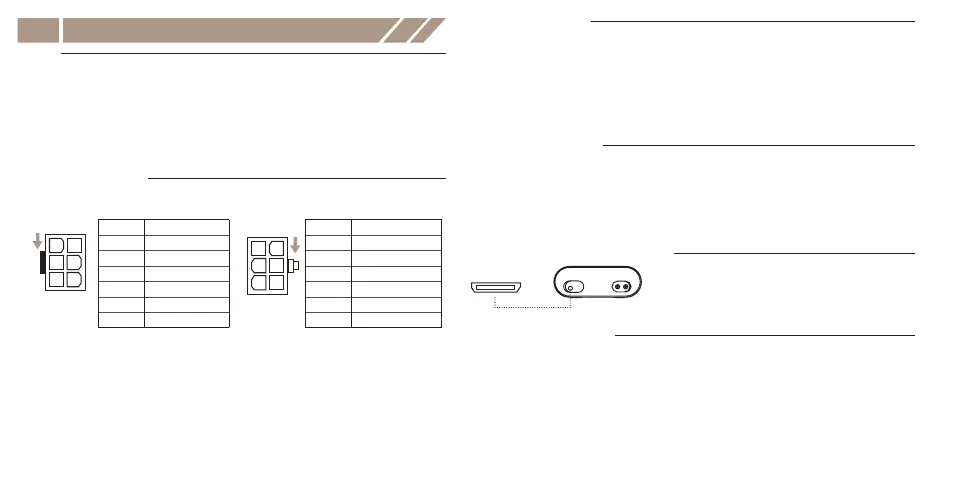

Koble til Strømforsyningen
Strømforsyning PCI Express TilkoblingLydkort Tilkobling
PC Strømforsyningsenhet ^
Pinne Definisjon
1 +12 VDC
2 +12 VDC
3 +12 VDC
4 Jord (G)
5 Jord (G)
6 Jord (G)
3
2
1
6
5
4
Merknad:
- Bare bruk av PCI Express med 6-pin Tilkobling er tillatt
- PCIe-kontakten må være koblet til lydkortet i en Pin-to-Pin-samsvarende kongurasjon.
- IKKE TVING tilkoblingen hvis den ikke passer
- IKKE KOBLE ATX 4Pin/P4/EPS Tilkobling til lydkortets PCI Express Tilkobling.
Ved å gjøre dette kan det skade lydkortet og / eller PC / strømforsyningen.
6
2
4
3
5
1
Forsikre deg om at 6-pin PCI Express strømforsyningens tilkoblingsspake er riktig festet på
lydkortets feste.
GND +12V
Pinne Definisjon
1 +12 VDC (Gul)
2 +12 VDC (Gul)
3 +12 VDC (Gul)
4 Jord (G) (Svart)
5 Jord (G) (Svart)
6 Jord (G) (Svart)
GND+12V
^
Strømforsyningsenheten må være 80 PLUS Bronse sertisert med minimum 500 watt Strømutgang med en 2 x 6
PCIe-kontakt.
Attache
Prise
(ii) Front
(iii) Lydinnganger
(iv) Optisk utgang
(v) Optisk inngang
(vi) Bak
(vii) Senter/subwoofer
Merknad:
- Ikke koble til ACM Link kabelen til andre mini-HDMI
porter på andre enheter
- Ikke koble andre mini-HDMI enheter til ACM Link porten
på lydkortet
Display & Kontrollgrensesnitt
Koble Enheter til Lydkontrollmodul (ACM)
(A) +48V Knapp
PÅ: Aktiver +48 Phantom strøm til XLR mikrofon
AV: Deaktiver +48 Phantom strøm til XLR mikrofon
+48 Phantom strøm er bare tilgjengelig på XLR tilkobling
(B) Volume LED
• -90.0dB (min.) Minimum • -00.0dB (maks) Maksimum
(C) IEM Valgbryter
IEM: 16-31 Ω in-ear monitor
Normal(N) 32-149 Ω in-ear / hodetelefoner
Høy: 150-600 Ω hodetelefoner
ACM LINK
C:
D:
ACM Link Port
