Installerar Ljudkort
1. Koppla ur datorns nätkabel
2. Ta bort datorns fodral
1. Avlägsna det bentliga ljudkortet.
2. Avlägsna PCIe-slitsens metallhölje
(i) PCI-kortplats
(i) PCIe-kortplats
Lägg fast men säkert Sound Blaster AE-9 ljudkortet in i PCIe-kortplatsen
1. Byt ut datorns fodral
2. Koppla enheter Till Ljudkortet
A:
B:
Tilslutning af enheder til lydkortet
A. 2.0 / 2.1 Analog Högtalare
B. AV-Mottagare
C. Blu-ray / DVD-spelare
D. 5.1 analog högtalare
(i) Y-Slitter Kabel
Främre(Vänster)
Främre (Höger)
(ii) Framsida
(iii) Ljudingångar
(iv) Optisk utgång
(v) Optisk ingång
(vi) Baksida
(vii) Mitten/subwoofer
Obs:
- Anslut inte ACMs Länk-kabel till andra mini-HDM-portar
på andra enheter
- Anslut inte andra mini-HDMI enheter till ACM länkport av
ljudkortet
Display och Kontrollgränssnitt

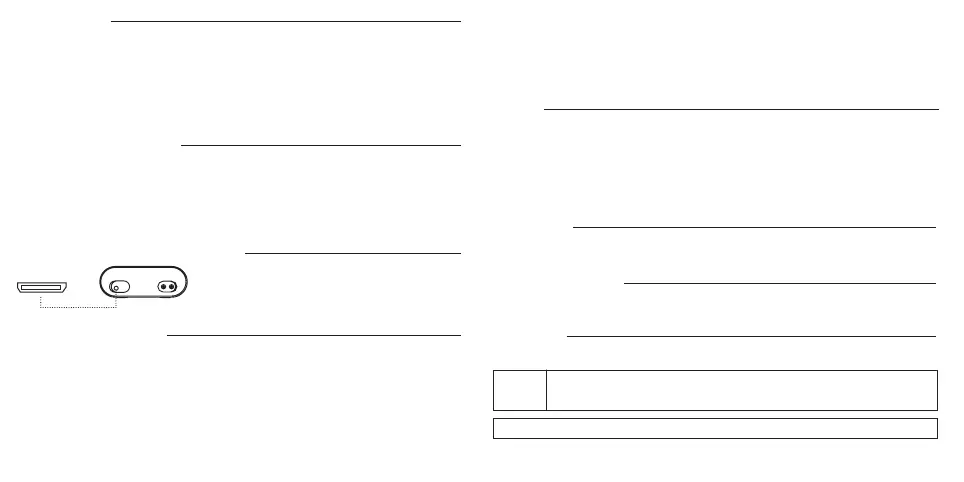

Koppla enheterna till Ljud kontrollmodul (ACM)
(A) +48V Knapp
PÅ: Möjligt +48 Phantom power till XLR mikrofon
AV: Ej möjligt +48 Phantom power till XLR mikrofon
+48 Phantom power är endast tillgängligt till XLR anslutning
(B) Volym LED
• -90.0dB (min.) Minimum • -00.0dB (max) Maximum
(C) IEM Väljarkontakt
IEM: 16-31 Ω i örat monitor
Normal(N) 32-149 Ω i örat / hörlurar
Hög: 150-600 Ω Hörlurar
Lås upp din Sound Blaseter AE-9 med Sound Blaster Command programvara. Ladda ner på
creative.com/support/SBAE-9
Med Sound Blaster Command, kan du:
• Upplev professionella ljudförinställningar för spel, lmer och musik.
• Personiera ljudeffekter med Sound Blaster Akustisk Verktyg
• Kongurera högtalare och hörlurar
• Ställ in uppspelning och inspelning inställningar
Ladda ner
(D) Volym Knopp
Tryck och håll i 2 sek
Växla mellan hörlurar och högtalarutgång
• Hörlursläge • Högtalarläge
Tryck och håll i 4 sek
• Stäng av volym LED • Slå på volym LED
Produkctregistrering
Om du registrerar din produkt får du garanterat den senaste och mest korrekta servicen och produktsupporten som nns. Du
kan registrera din produkt under installationen eller på www.creative.com/register.
Garantin påverkas inte av om du registrerar din produkt eller inte.
Teknisk support och kundsupport
Gå till creative.com/support/blasterx-ae5 för att lösa och felsöka tekniska frågor genom Creatives 24-timmars kunskapsbas.
Där nns också information om kundtjänst och annat nyttigt.
Annan Information
Kompletterande dokumentation för den här produkten, inklusive DoC och säkerhets- och regleringsinformation, kan laddas
ner från creative.com/support/SBAE-9 webbplatsen
Behåll detta dokument för framtida användning.
Garantiinformationen medföljer din produkt i ett separat dokument.
Spara ditt inköpsbevis under hela garantiperioden.
Garanti
(E) SBX-Knapp
PÅ: SBX-Akustisk Verktyg är PÅ
AV: SBX-Akustisk Verktyg är AV
ACM LINK
C:
D:
ACM Länk Port
