RU

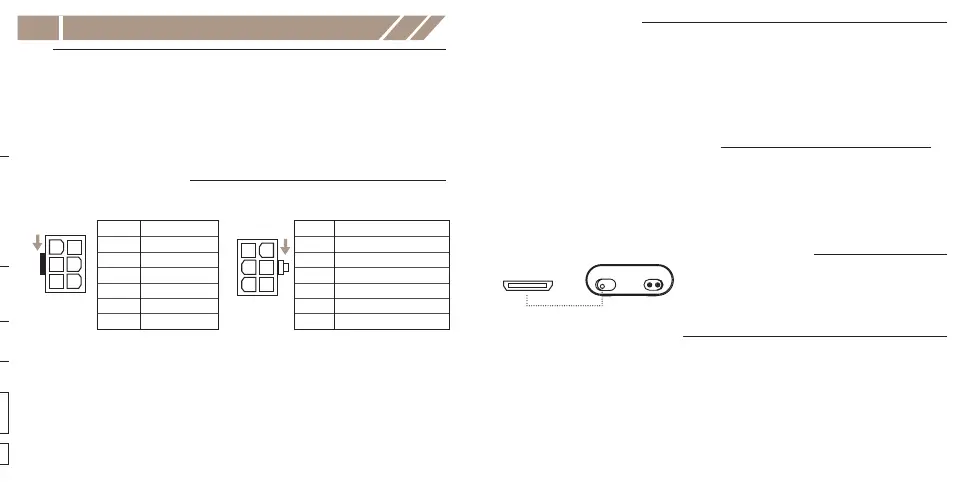

Контакт Описание
1 +12 VDC
2 +12 VDC
3 +12 VDC
4 Заземление (G)
5 Заземление (G)
6 Заземление (G)
Контакт Описание
1 +12 VDC (Желтый)
2 +12 VDC (Yellow)
3 +12 VDC (Yellow)
4 Заземление (G) (черный)
5 Заземление (G) (черный)
6 Заземление (G) (черный)
A) Модуль для регулировки звука
(ACM)
1. XLR/6.3мм микрофонный вход
2. Кнопка фантомного питания +48В
3. Дисплей громкости/статуса
4. Переключатель сопротивления
наушников
5. Кабель подключения ACM
6. AUX вход (левый/правый)
7. 3.5мм разъем для микрофона
(моно)
8. 3.5мм разъем для гарнитуры/
наушников
9. 6.3мм разъем для наушников
10. Кнопка SBX
11. Кнопка регулировки громкости/
переключатель наушников/
динамиков
B) Звуковая плата
12. Разъем для подключения ACM
13. Передний левый
14. Передний правый
Обзор
15. Задний
16. Центральный канал/
Сабвуфер
17. Оптический выход
18. Оптический вход
19. Пара операционных
усилителей
1 (одинарный DIP)
20. Пара операционных
усилителей
2 (двойной DIP)
Подключение источника питания
PCI Express коннектор питанияКоннектор звуковой карты
Блок питания ПК^
3
2
1
6
5
4
Примечание:
- Разрешено использование только 6-контактного PCI Express коннектора
- Коннектор PCIe должен быть подключен к карте в соответствии с конфигурацией «контакт
к контакту
- НЕ ПРИМЕНЯЙТЕ силу если разъем и коннектор не соединяются
- НЕ ПОДКЛЮЧАЙТЕ ATX 4Pin/P4/EPS коннекторы к разъему PCI Express на карте.
Так Вы можете повредить звуковую карту и/или ПК /блок питания.
6
2
4
3
5
1
Убедитесь, что 6-контактный PCI Express коннектор питания должным образом
подключен к разъему на карте
GND +12V
GND+12V
^
Блок питания должен быть 80 PLUS Bronze, сертифицированный с выходной мощностью не менее 500 Вт и
2 x 6 PCIe коннекторами.
‘Защелкивать’
Захват
Установка звуковой карты
1) Отсоедините кабель питания компьютера
2) Откройте корпус компьютера
1) Извлеките установленную звуковую карту.
2) Извлеките металлический корпус PCIe разъема
(i) Разъем PCI
(i) Разъем PCIe
Аккуратно и до конца вставьте звуковую карту Sound Blaster AE-9 в PCIe разъем
1) Подключите кабель питания к компьютеру
2) Закройте корпус компьютера
A:
B:
C:
D:
Подключение устройств к звуковой карте
A) Аналоговые динамики 2.0 / 2.1
B) AV ресивер
C) Blu-ray / DVD плеер
D) Аналоговые динамики 5.1
(i) Кабель-разветвитель
Передний левый
Передний правый
(ii) Передняя сторона
(iii) Звуковые входы
(iv) Оптический выход
(v) Оптический вход
(vi) Задний
(vii) Центральный канал/Сабвуфер
Дисплей & Интерфейс управления
Подключение устройств к модулю регулировки звука (ACM)
(A) +48В кнопка
ВКЛ: Включите +48 фантомное питание для XLR микрофона
ВЫКЛ: Отключите +48 фантомное питание для XLR микрофона
+48 фантомное питание доступно только для XLR коннектора
(B) Дисплей громкости
• -90.0дБ (мин.) • 0.0дБ (макс)
(C) IEM переключатель
IEM: 16-31 Ω для внутриканальных наушников
Нормальное (N) 32-149 Ω для внутриканальных наушников / наушников
Высокое: 150-600 Ω наушники
Примечание:
- Не подключайте кабель ACM в другие разъемы
mini-HDMI на других устройствах
- Не подключайте другие mini-HDMI устройства к
разъему ACM на звуковой карте
ACM LINK
Разъем для подключения ACM
