15
Ø 9.9 mm / 0.4”
490 mm / 19.3”
880 mm / 34.6”
9 mm / 0.4”
77 mm / 3”
77 mm / 3”
5.4 mm / 0.2”
120 mm / 4.7”
3.9 mm / 0.1”
9.4 mm / 0.37”
131.3 mm / 5.2”
180 mm / 7.1”
490 mm / 19.3”

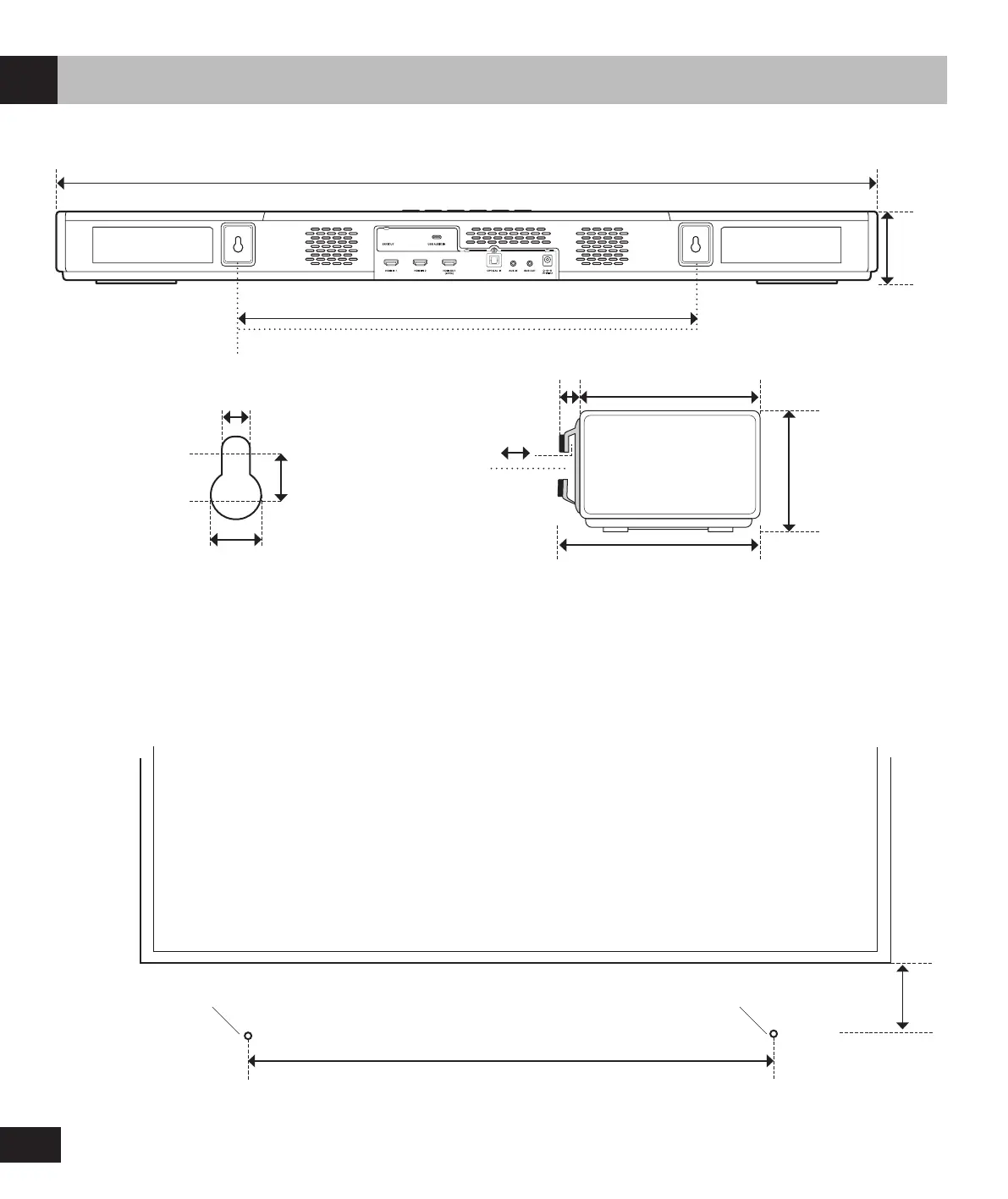

Montage mural de Creative SXFI CARRIER (facultatif)
TV
Fixation 1 Fixation 2
Matériel de préparation
1. Déterminez la position de montage de la barre de son. Assurez-vous qu'elle est correctement centrée par rapport au
téléviseur et mise à niveau horizontalement
2. Notez et marquez les emplacements de xation recommandés selon le schéma ci-dessous. Veillez à ce qu'ils ne croisent
pas des tuyaux, des conduits ou des câbles enterrés dans le mur
Orice
Orice
Vue latérale de la barre de son
FR
