Crimson CQUAD65 - Assembly & Installation

4
CQUAD65-001

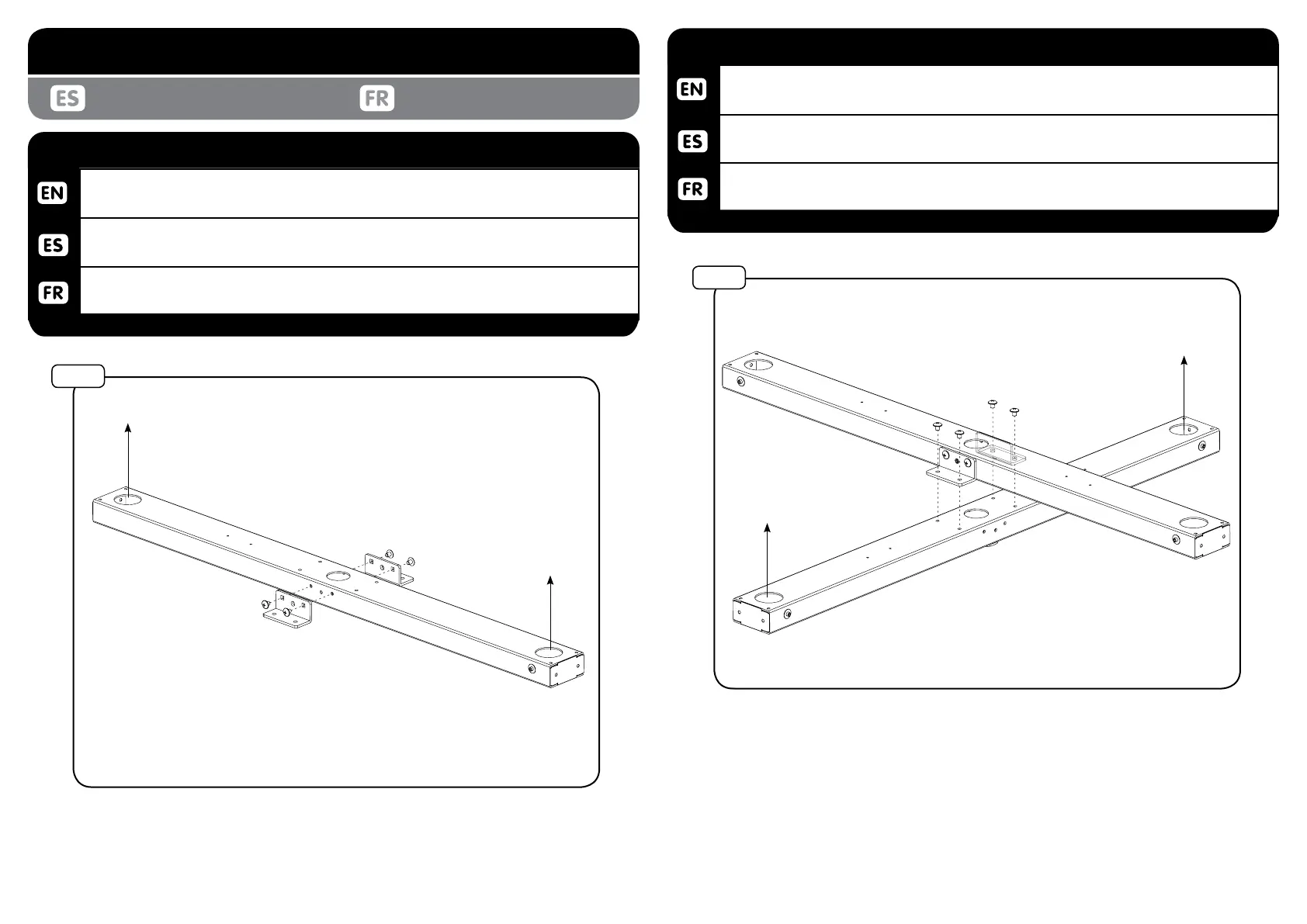

Attach “L” brackets to side of horizontal extrusion with screws M8x16mm. Note: Make
sure that larger openings face up.
Adjuntar “L” los soportes a la extrusión horizontal con los tornillos M8x16mm. Nota:
Asegúrese de que las grandes aberturas hacia arriba.
Fixez “L” les supports à l’extrusion horizontale avec vis M8x16mm. Note: Assurez-vous
que les grandes ouvertures vers le haut.
1a-1
ASSEMBLY INSTALLATION
1a-2
INSTALL INSTRUCTIONS
Instrucciones de instalación Instructions d’installation
1a-1
Attach 2nd horizontal extrusion to bottom of “L” brackets with screws M8x16mm. Note:
Make sure that larger openings face up.
Adjuntar extrusión horizontal a la parte inferior de los soportes con los tornillos
M8x16mm. Nota: Asegúrese de que las grandes aberturas hacia arriba.
Fixez extrusion horizontale en bas de crochets avec vis M8x16mm. Note: Assurez-
vous que les grandes ouvertures vers le haut.
1a-2
ASSEMBLY INSTALLATION
