Originalgebrauchsanweisung
Wenn das Gerät auf schrägem
Untergrund betrieben wird ist die
Schmierung nicht mehr gewähr-
leistet und das Gerät kann be-
schädigt werden.
Grundsätzlich auf ebenem Unter-
grund betreiben.
5. Aufbauanleitung

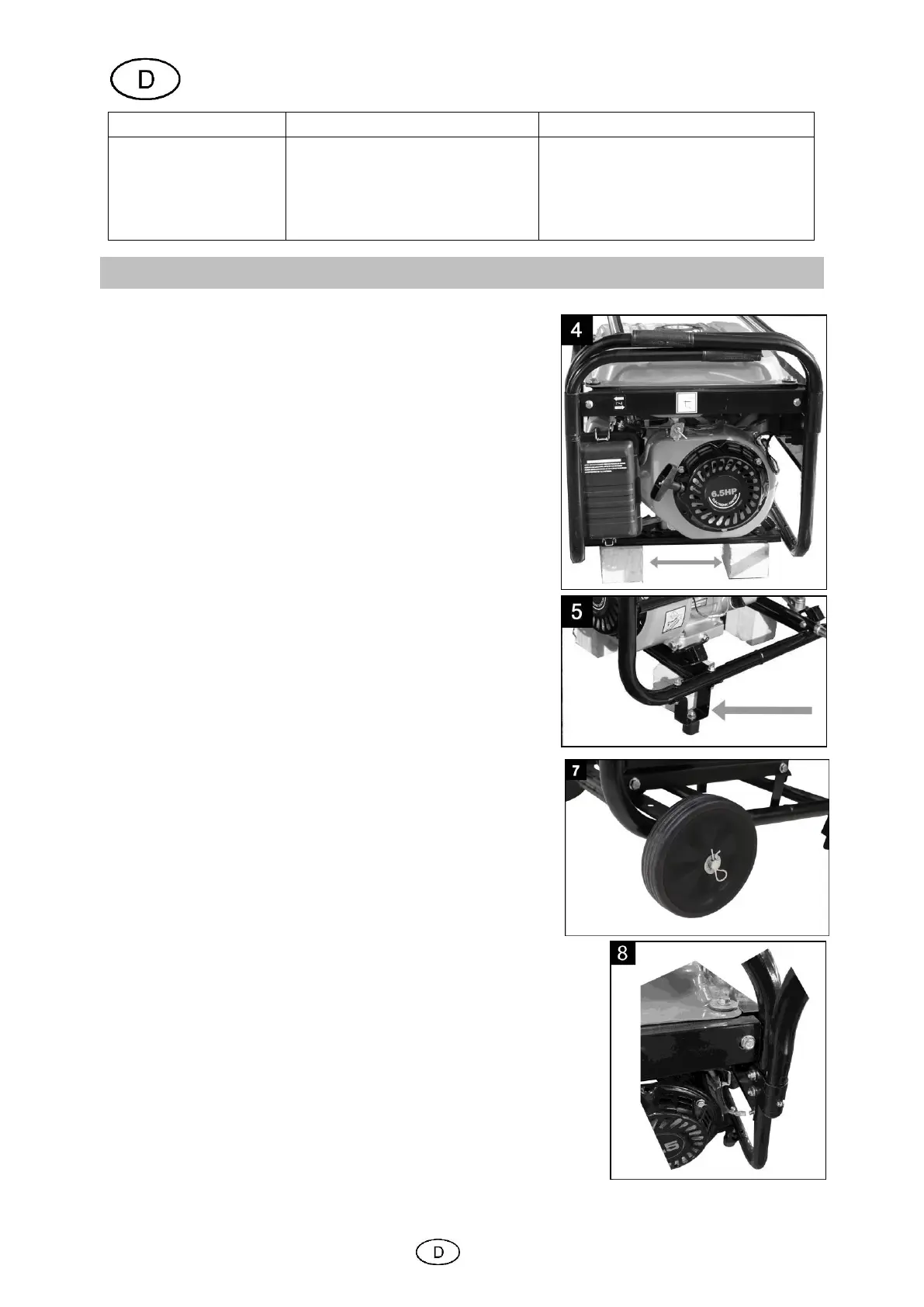

5.1. Aufbau zur mobilen Verwendung
Zur Installation sollten Sie folgende Hilfsmittel bereitlegen:
2 x Schraubenschlüssel (SW10)
2 x Schraubenschlüssel (SW13)
Zur leichteren Montage empfehlen wir den Geräterahmen
auf z. B. Holzklötze zu stellen (Abb. 4).
Überprüfen Sie den festen Sitz der Gummipuffer durch
Festziehen der Muttern (SW13). Setzen Sie die Füße mit
Hilfe der Schrauben an die zwei im Rahmen vorgebohrten
Löcher an (Abb. 5). Fixieren Sie die Schrauben durch
Festziehen der Muttern (SW10).
Montieren Sie die Stützfüße und die Räder (die benötigten
Teile finden Sie unter Abb. 3, Seite 2).
Zum Montieren der Räder schieben Sie zuerst die Rad-
achse durch die Halterungen auf der Unterseite des
Stromerzeugers und montieren die Räder. Die Unterleg-
scheiben müssen sowohl innen, als auch außen ange-
bracht werden. Fixieren Sie die Räder mit den beigefüg-
ten Sicherungssplints (Abb. 7).
Legen Sie die Griffe mit den Rastnasen in die Führungen und
positionieren Sie diese an den Bohrungen des Rahmens.
Schrauben Sie die Griffe mit Hilfe der beiliegenden Schrauben
und Muttern fest.
